Tubería para cableado eléctrico: instalar comunicaciones

Las tuberías de plástico y metal para el cableado eléctrico se utilizan en casi todas partes. Sin embargo, la mayoría de las veces este método de instalación se utiliza en la formación de la red eléctrica de la casa, cuyos muros de carga y particiones están hechos de materiales combustibles. Aquí, nuestra tarea principal es proteger contra la ignición, y el uso de canales tubulares nos da la oportunidad de brindar esta protección en su totalidad.

A continuación, explicaremos por qué se puede usar el tendido de cables en varias tuberías, así como qué materiales son mejores para usar para estos fines.

Consejos de montaje ocultos

La necesidad de utilizar canales cerrados tubulares para colocar cables en las paredes, debajo del piso y el techo se explica por tales consideraciones:

• Lo principal en este caso es, por supuesto, el cumplimiento de los requisitos de seguridad contra incendios. En casas de madera, así como en construcciones construidas con tecnología de paneles con aislamiento de combustible en el grosor de las paredes, todos los cables deben tenderse en acero o en cajas de plástico refractario.
• En segundo lugar, los tubos para el cableado eléctrico en una casa de madera protegen a los conductores de daños durante el encogimiento estructural debido al secado natural de la madera.

Presta atencion Esto es especialmente cierto para los nodos de tope, ya que en estos puntos una carga desigual puede actuar en áreas del conductor muy separadas.

• En tercer lugar, si el cable se coloca debajo del piso, una tubería de acero o de plástico rígido lo protegerá de daños causados ​​por cargas operativas.

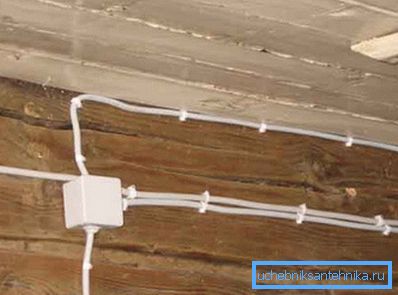

• Finalmente, esta técnica de montaje facilita el cambio de conductores. El tubo de PVC para el cableado eléctrico con la salida a la caja de conexiones es muy conveniente para el mantenimiento, y si no somos demasiado perezosos y estamos codificados por colores con los conductores, entonces no deberían surgir dificultades.

Como puede ver, los argumentos a favor del uso de tales detalles son suficientes. Solo podemos recoger modelos específicos de acuerdo con las características de su operación.

Selección de tubería

Variedades plasticas

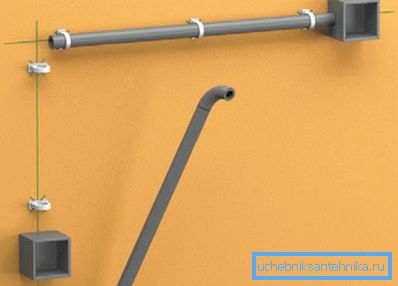

Como regla general, para la instalación de cableado oculto en el grosor de las paredes, y en ocasiones en su superficie, se utilizan canales de plástico o de cable metálico. Todas las variedades utilizadas tienen ventajas y desventajas, y a continuación las analizaremos con cierto detalle.

Los más comunes hoy en día son los modelos de plástico.

Para su fabricación se utiliza cloruro de polivinilo (PVC), así como polietileno de alta y baja presión (LDPE / HDPE).

• Los productos de cloruro de polivinilo están disponibles en una gama bastante amplia.. La masa principal consiste en canales con un diámetro de 16 a 60 mm, pero en algunos casos se pueden usar tuberías más gruesas. Se caracterizan por un precio asequible que, junto con buenos indicadores de resistencia y resistencia térmica, hace que esta variedad sea muy popular.
• La tubería de HDPE para el cableado eléctrico también se puede utilizar al terminar habitaciones con paredes hechas de materiales combustibles (madera, revestimiento de plástico, etc.). Las superficies de polietileno son bastante suaves, lo que facilita el reemplazo de los conductores.

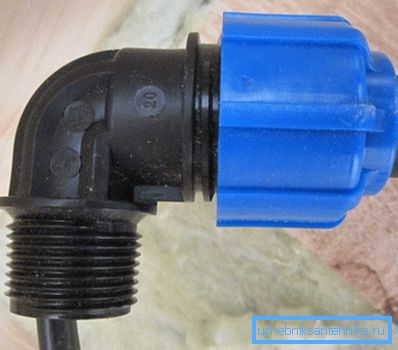

• Los accesorios de plomería estándar se utilizan comúnmente para el montaje de dichos productos.. El hecho de que la estanqueidad de las uniones no necesariamente cumple, acelera significativamente el proceso de instalación: el tubo de plástico se conecta perfectamente a la rodilla o al travesaño con la ayuda de un zócalo y un manguito de goma.

Las principales ventajas de los tubos de polímeros tecnológicos son su baja masa, resistencia a la corrosión y resistencia suficiente para la mayoría de las situaciones. Además, tanto el polietileno como el PVC son dieléctricos, porque el canal del cable se puede considerar como uno de los circuitos de aislamiento.

Productos de acero

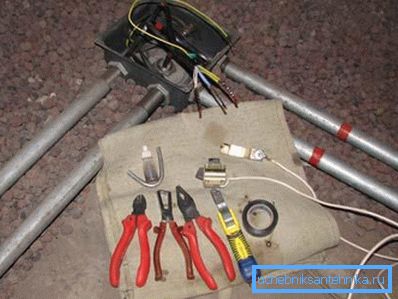

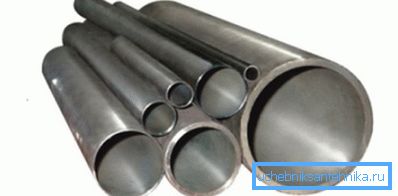

A diferencia del plástico, los tubos de acero tienen una masa significativa, pero al mismo tiempo, se caracterizan por su mayor resistencia. Además, las instrucciones de seguridad contra incendios recomiendan encarecidamente el uso de una tubería de acero al colocar cables en edificios de madera.

En la selección e instalación de dichos productos se deben seguir una serie de reglas simples:

• El diámetro de la tubería debe garantizar el enrutamiento libre de todos los cables sin sellar las fundas de aislamiento.
• Las curvas y vueltas del canal del cable tubular se realizan de tal manera que se evite la acumulación de cables.

Presta atencion El ángulo óptimo de rotación - 90⁰. Si en el sitio necesita hacer dos o más curvas, la longitud del canal no debe exceder los 5 m.

• La superficie interior de la tubería debe ser lisa, sin soldaduras y rebabas sobresalientes.
• Para minimizar el riesgo de corrosión, vale la pena colocar las tuberías con una ligera inclinación hacia el tablero de distribución.

Sin embargo, lo principal en este caso es garantizar la seguridad eléctrica: el acero es un buen conductor, ya que todos los canales deben estar conectados a tierra y el estado del aislamiento de los cables debe controlarse cuidadosamente.

Cobre y latón

El tubo de cobre / latón de pared delgada es una excelente opción tanto para la instalación oculta como para montar cables en la superficie de la pared.

Hay varias ventajas para esta solución:

• Primero, ni el cobre ni el latón son tan susceptibles a la corrosión activa como los productos de acero. Por supuesto, con el tiempo, se forma una capa de pátina en la superficie, pero solo degrada ligeramente las propiedades de rendimiento del canal.
• En segundo lugar, una amplia selección de accesorios le permite hacer su propio cableado con bastante rapidez. Y los tubos de pared delgada generalmente se pueden doblar al radio deseado.

• Finalmente, los tubos de cobre o latón, montados abiertamente y pulidos con cuidado, pueden ser una verdadera decoración del interior, diseñados en un estilo vintage.

Sin embargo, esta solución todavía no es universal:

• En primer lugar, estos metales tienen una buena conductividad térmica, por lo que deben colocarse lejos de las tuberías de calefacción. De lo contrario, existe el riesgo de sobrecalentar el cableado e incluso derretir el aislamiento.
• En segundo lugar, las paredes delgadas no proporcionan una protección confiable contra daños mecánicos: tanto los tubos de acero como los de plástico de alta calidad serán más resistentes que el canal de cobre.
• Tampoco es necesario hablar sobre el costo de tales decisiones: si está buscando una opción económica, entonces ni el cobre ni el bronce definitivamente se adaptarán a usted.

Corrugación tecnológica

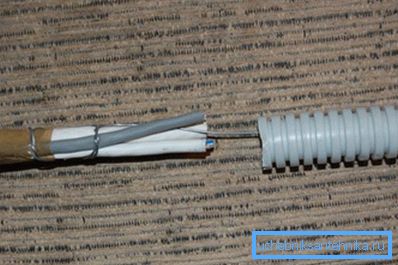

Anteriormente, consideramos el uso de tuberías comunes para nuestros propósitos. Sin embargo, hay una opción que está especialmente adaptada para colocar cables en el espesor de la pared.

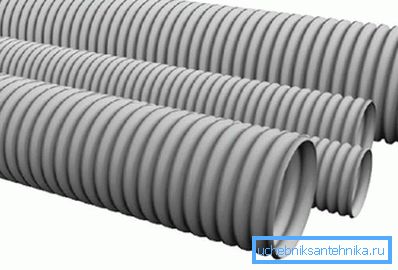

Este es un tubo corrugado, que puede estar hecho de diferentes materiales:

• El PVC corrugado, HDPE o LDPE tiene todas las ventajas del plástico. Su superficie acanalada aumenta significativamente la resistencia mecánica de toda la estructura.

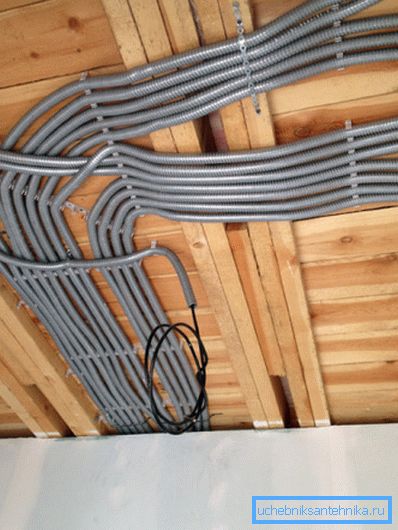

• La posibilidad de doblar canales sin herramientas especiales facilita y acelera enormemente el cableado de configuraciones complejas.
• Una amplia gama de diámetros nos permite elegir el canal que es óptimo en sección transversal para conductores individuales y sistemas completos.
• Finalmente, el tubo de metal corrugado es una excelente protección contra incendios. Aunque, para ser honesto, los polímeros modernos son solo ligeramente inferiores al metal en este parámetro.

Conclusión

En la disposición de las comunicaciones ocultas, se pueden utilizar las tuberías más diferentes para el tendido de un cableado eléctrico. Y si antes solo se utilizaban productos de acero (extremadamente raramente, cobre) para este propósito, hoy en día, los modelos lisos y corrugados hechos de polímeros o compuestos de metal-polímero son una excelente alternativa para ellos.

El video de este artículo contiene una cantidad de información adicional sobre dichos productos: en primer lugar, serán interesantes para los electricistas principiantes, pero un profesional también puede encontrar algo nuevo para él.
