¿Cuál debería ser la tubería NPVH según GOST R 51613-2000? ¿Dónde se utilizan estos tubos? ¿Cómo se montan? ¿El material tiene alguna característica que deba considerarse durante la instalación? Tratemos de encontrar respuestas.

Nosotros estudiamos GOST
Sorpresa sorpresa
Estamos acostumbrados al hecho de que al instalar accesorios de plomería, las tuberías de NPVH (cloruro de polivinilo no plastificado) se utilizan principalmente como tuberías de aguas residuales. Al mismo tiempo, el sistema de alcantarillado, que es interno y externo, es principalmente auto-fluido.

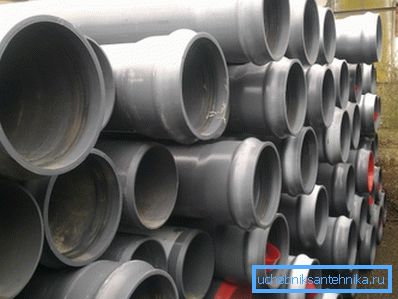

El estudio de los documentos reglamentarios nos traerá un descubrimiento inesperado: GOST R 51613-2000 es el único estándar estatal por el cual se fabrican las tuberías de PVC. Además, cualquier tubo fabricado de acuerdo con él es un tubo de presión.
Por cierto: por supuesto, no hay obstáculos para el uso de tuberías de presión cuando se colocan aguas residuales de flujo libre. Lo único que puede confundir a un cliente o comprador potencial es el grosor excesivo de las paredes y, en consecuencia, no es el precio más modesto.
Requerimientos
El campo de aplicación formulado por la norma parece bastante vago: los productos están diseñados para transportar agua, incluida el agua potable, y otras sustancias líquidas y gaseosas. Obviamente, no hay obstáculos para el uso de tuberías cuando se colocan alcantarillas.
Entonces, ¿qué reglas deben cumplir las tuberías de PVC para aguas residuales?
- El rango de temperatura de trabajo es de 0 a +45 grados. Detente, la confusión ya ha comenzado. ¿Por qué, entonces, un almacén de tuberías tiene un rango de temperaturas mucho más amplio? Palabra clave - cabeza de presión. Con el aumento de la presión, el plástico se vuelve más frágil en el frío y dúctil cuando se calienta.

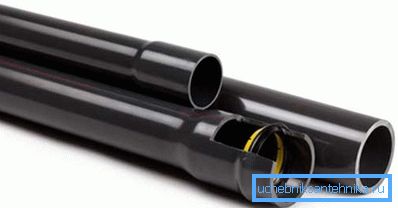

- Las siguientes opciones para la fabricación de tuberías:
- Sin zócalo
- Con un zócalo para la unión adhesiva.
- Con una campana debajo del sello de goma. En el montaje de sistemas de alcantarillado de alcantarillado de flujo libre, como regla general, se utiliza dicho método de conexión.

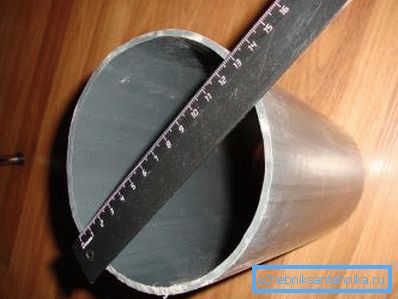

- El diámetro nominal estipulado por el estándar puede ser de 10 a 315 mm con un espesor de pared de 1.5 a 23.2 mm. Cada tamaño estándar corresponde a varias variantes de SDR (relación dimensional estándar). Cuanto menor sea el SDR (se calcula como una fracción con un diámetro en el numerador y un espesor de pared en el denominador), mayor será la presión de trabajo del tubo de descarga.

Brindamos la dependencia de la presión máxima de trabajo en el espesor de la pared y SDR en el más popular para el sistema de alcantarillado con un diámetro nominal de 110 mm:
Espesor de la pared mm | DEG | MOP (presión máxima de trabajo), MPa |
2.7 | 41 | 0.63 |
3.4 | 33 | 0.8 |
4.2 | 26 | 1.0 |
5.3 | 21 | 1.25 |
6,6 | 17 | 1.6 |
8.1 | 13.6 | 2.0 |
- Los productos se fabrican en longitudes de al menos 4 y no más de 12 metros.
Por cierto: según lo acordado con el cliente, la longitud se puede reducir o (si se resuelve el problema del transporte) se aumenta.

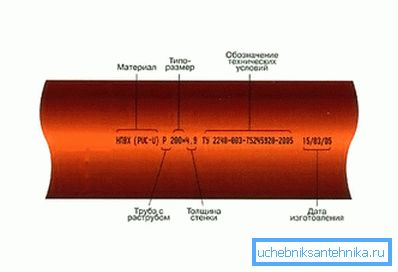

¿Cómo se marcan las tuberías de presión de alcantarillado de PVC-U y otras tuberías de PVC?
La designación debe contener:
- Palabra trompeta;
- El material a partir del cual se produce (PVC-100 para cloruro de polivinilo, diseñado para la máxima tensión en las paredes de la tubería de 10 MPa, y PVC-125 125 para 12.5 MPa);
- Tipo de enchufe (en su ausencia - no indicado);
- DEG;
- Dash;
- Diámetro nominal;
- Espesor de la pared;
- Cita (bebiendo o técnica);
- El nombre de la norma.
Así, el tubo con la marca NPVH 125 R SDR17 225x13.4 bebiendo GOST R 51613-2000 es un producto diseñado para la máxima tensión en las paredes de 12.5 MPa; equipado con una campana debajo de la junta de goma; con una relación de diámetro a espesor de pared de 17, con un diámetro de 225 y un espesor de pared de 13,4 mm; destinados al agua potable.

Características especiales
¿Qué se debe considerar cuando coloque las aguas residuales con sus propias manos utilizando tuberías y accesorios de PVC?
El PVC es un material bastante frágil. Las tuberías no deben instalarse con tensión y dobleces; Golpes fuertes en el proceso de trabajo también son inaceptables.

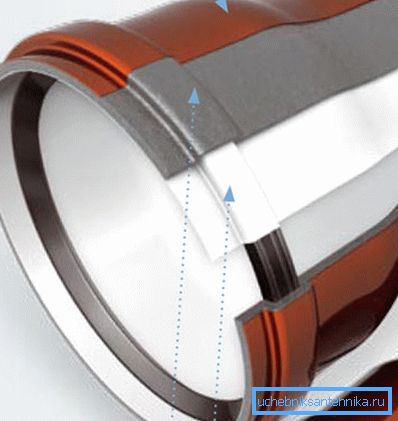

A diferencia del hierro fundido, el PVC salta e incluso amplifica los sonidos. Drenar el agua del inodoro hasta la parte superior de los vecinos se escuchará en el silencio de la noche. Parte del problema se resuelve en el llamado sistema silencioso de alcantarillado: la estructura multicapa y el aumento del espesor de la pared apagan bien el ruido.

La resistencia a altas temperaturas es limitada incluso en las alcantarillas autoguiadas. Cuando se lavan los radiadores en inviernos severos, cuando la temperatura del refrigerante alcanza el máximo estipulado por el SNiP 95C, es mejor no descargar el agua del radiador en la tubería de alcantarillado plástica.
Sugerencia: si no tiene dónde restablecerlo más, un simple truco le ayudará. Dirigir el chorro hacia el baño y abrir el agua fría. La mezcla que cae en el sistema de alcantarillado tendrá una temperatura segura.
¿Qué más se puede recomendar para el reparador de tuberías de PVC?

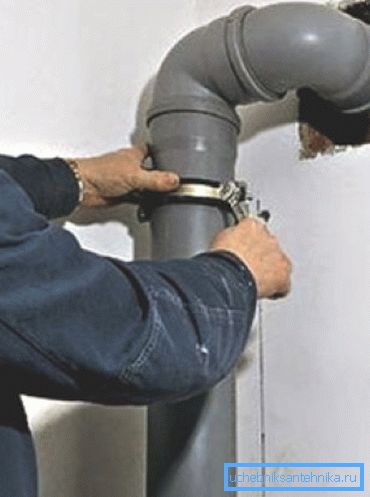

- Al instalar elevadores, tubos y tubos de compensación deben fijarse con collares debajo del cuello. La alternativa es sellar el zócalo en el techo.

- Al ensamblar las conexiones del zócalo, es necesario aplicar una tira de sellador de silicona en la superficie interna del zócalo en frente del sellador.. La instrucción está relacionada con el hecho de que el caucho se seca con el tiempo y pierde su elasticidad; El sellador evitará las fugas.
- Las secciones horizontales se fijan con suspensiones o abrazaderas con un paso de no más de 10 diámetros: 50 cm para un tubo de 50 mm, y así sucesivamente. Con un paso más grande, la tubería puede doblarse en 2-3 años, creando secciones con una contra-pendiente.
- Cortar el plástico es mejor con una sierra o amoladora con cualquier rueda de corte. Una sierra para metales con dientes grandes dejará rebabas ásperas y, por descuido, puede dividir el filo.

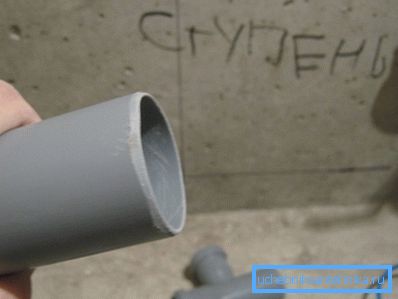

- Antes de insertar un tubo que se ha cortado en su lugar en el zócalo, asegúrese de quitar el chaflán del interior y el exterior.. Esto reducirá el esfuerzo requerido para el montaje y evitará el bloqueo en el futuro.

Conclusión
Esperamos que nuestras recomendaciones ayuden al lector a elegir y autoinstalar el equipo sanitario. Como de costumbre, se puede encontrar información adicional en el video de este artículo. ¡Éxitos!
