Tubería metálica: un análisis exhaustivo del material y su

19-06-2018
Tubos

Las tuberías metálicas de acuerdo con GOST se pueden utilizar para resolver una lista extremadamente extensa de problemas de ingeniería. Esto se debe a su buen rendimiento, así como a una amplia gama de productos fabricados por la industria moderna.

En el marco de un pequeño artículo de revisión, es imposible contar todos los matices de la producción y el uso de dichos productos; sin embargo, intentaremos dar una idea general de lo que son las tuberías de metal.

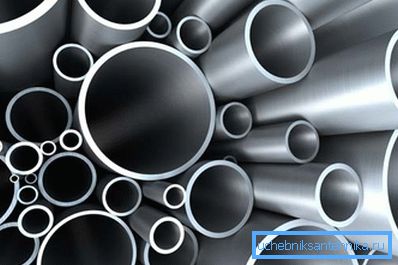

El laminado de tuberías se utiliza en casi todas partes.

Especificaciones tecnicas

Tecnologia de produccion

El documento que regula los procesos tecnológicos en la fabricación es GOST para tubos de metal. Para ser perfectamente precisos, existen varios GOST de este tipo, dependiendo de qué tipo de forma necesitamos y de qué material la fabricaremos.

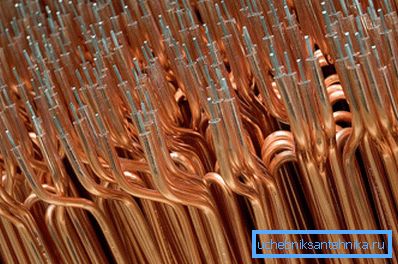

Los productos hechos de cobre son valorados por su conductividad térmica.

Dependiendo de las materias primas utilizadas las tuberías son:

  • Acero - el más común.
  • Hierro fundido - utilizado principalmente para la colocación de aguas residuales.
  • Tuberías de cobre: ​​tienen una buena conductividad térmica, debido a que hacen los elementos de calefacción y aire acondicionado. Además, la instrucción permite el uso de cobre en la instalación de tuberías de agua.
  • Tuberías de latón: tienen una baja tendencia a la corrosión, se utilizan en sistemas de suministro de agua.

Además, en algunos casos es posible fabricar productos laminados de tubería a partir de metales no ferrosos, pero el precio de dichos productos será mucho más alto que el de los productos ordinarios.

También hay varios métodos de producción:

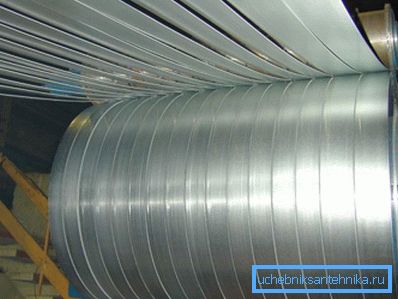

Materias primas para productos soldados.
Tecnologia Características del proceso
Moldeado De acuerdo con este esquema, se producen productos de hierro fundido, así como accesorios para tuberías de metal (adaptadores, accesorios, codos, etc.). La materia prima fundida se vierte en el molde, desde donde se retira después del enfriamiento y se somete a un tratamiento de acabado.
Sin costura El cerdo se calienta, se cose en una prensa especial, y luego se va al laminador. Los rodillos del laminador amplían el orificio del firmware, adelgazando las paredes de las tuberías y extendiéndolas al tamaño requerido.

El tubo corrugado de metal antes del acabado se enrosca en una forma especial, donde las costillas se aplican a su superficie.

Soldada La chapa metálica de la marca correspondiente se disuelve en tiras. Luego las tiras caen sobre la moldura, donde una de ellas es la tubería. En la etapa final, los bordes de la tira se sueldan y la soldadura sobresaliente se corta.

Dependiendo de la configuración, separe los tubos longitudinales y espirales.

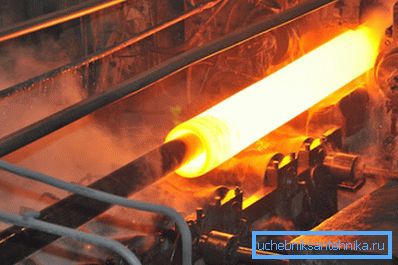

En la foto - billet de firmware

Parámetros basicos

Dependiendo de la forma de la sección, se distinguen estos tipos de tubos de metal:

  • Redondo
  • Perfil

La última categoría incluye productos cuadrados, rectangulares y otros que se utilizan para resolver problemas específicos.

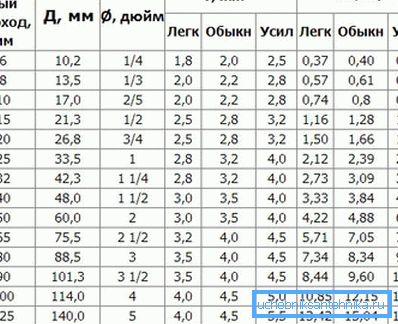

Tabla de parámetros (para piezas de acero)

Otros parámetros importantes incluyen:

  • Diámetro (para perfil - sección o relación de aspecto).
  • Longitud (relevante solo para las variedades de piezas, ya que algunos modelos se suministran en bobinas debajo del corte).
  • Espesor de la pared

Estos parámetros pueden ser muy diferentes, y la mayoría de ellos están contenidos en los Estándares Estatales correspondientes. En el artículo solo daremos algunos ejemplos en forma de extractos de estos documentos.

En principio, conociendo estos parámetros, puede calcular la masa de la tubería. Cómo calcular el peso de una tubería de metal de sección circular con sus propias manos, le indicaremos a continuación.

La fórmula es la siguiente:

M = (D –T) * T * 0.025, donde:

  • M - peso específico, kg.
  • T - espesor de la pared, mm
  • D - diámetro exterior, mm.
  • Coeficiente 0,025 para productos redondos de acero.

Presta atencion Para un tubo cuadrado, esta cifra es 0.32, para un tubo rectangular es 0.16.

Una corrugación tiene una configuración bastante complicada, ya que su peso generalmente no se calcula, y para los cálculos se usa un valor tabular. Lo mismo se aplica a otros productos de una forma especial.

Este esquema ayudará a calcular el peso.

Beneficios

Las ventajas de tales productos dependen en gran medida del material del que se fabrica la pieza. Y sin embargo, hay características comunes de los diferentes productos.

Entre ellos se encuentran:

  • Alta resistencia mecánica.
  • Capacidad para manejar herramientas simples.

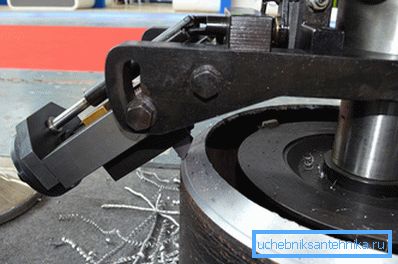

Deslizador de tubo metálico - herramienta de extremo frontal
  • La posibilidad de disponer conexiones herméticas.
  • La durabilidad del producto.
  • Una amplia gama de piezas, lo que le permite elegir el elemento para cualquier diseño.
  • Costo razonable (excluyendo variedades extremadamente de alta tecnología).

Ámbito de aplicación

La lista de tareas para las que se utilizan productos de tubería es muy extensa:

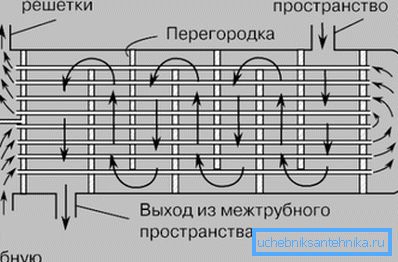

Circuito intercambiador de calor
  • Los tubos redondos más delgados de cobre o aluminio se utilizan en la producción de intercambiadores de calor en el suministro de agua caliente, calefacción, refrigeración y aire acondicionado.
  • Tubos de mayor diámetro, hasta 40-50 mm, la principal materia prima para la colocación de tubos de agua. También se pueden utilizar para la instalación de gasoductos.

Presta atencion Esto se aplica solo a redes privadas: para autopistas, se pueden usar variedades con una sección transversal de hasta un metro o más.

  • Perfil de tubería - un material de construcción y acabado universal. Los marcos están hechos literalmente para todo lo que necesita soporte: muebles, pequeñas formas arquitectónicas (cobertizos, miradores, paradas), invernaderos, casas de verano, etc.
  • Además, los tubos de perfil se utilizan como lechos para el equipo, de los cuales se ensamblan los bastidores del vehículo y se ensamblan los dispositivos tecnológicos.

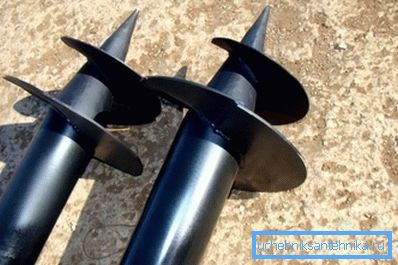

Tornillo de pilas con puntas.
  • También debemos mencionar los montones de tubos de metal: pueden ser pequeños (para casas de campo y otros edificios livianos) o gigantes (para edificios de apartamentos).

Presta atencion Para evitar la deformación e impartir la rigidez necesaria a la cavidad de las tuberías, en este caso es mejor rellenarla con concreto.

Conclusión

Por supuesto, obviamente no utilizará toda la gama de tubos metálicos en su trabajo; estos detalles son demasiado diferentes. Pero para familiarizarse con los principales tipos de costos, y para esto primero recomendamos ver el video en este artículo.
