Tubería longitudinal de acero: características y

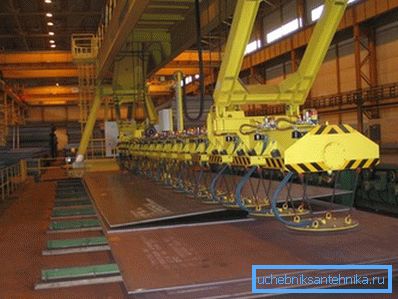

Las tuberías longitudinales soldadas según GOST 10704 91 y 10705-80 son piezas metálicas soldadas con tiras de acero. La producción industrial de este tipo de productos incluye pasos tales como formar espacios en blanco a partir de chapa y soldarlos en un solo conjunto.
Las características técnicas y operativas del producto están determinadas en gran medida por la calidad del metal utilizado y la tecnología de soldadura de las piezas. Consideremos con más detalle cuáles son los herrajes, fabricados de acuerdo con GOST 10704 91.
Características clave

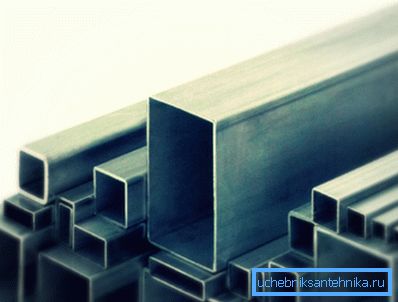

La tubería longitudinal soldada eléctricamente es un producto totalmente metálico con forma de sección transversal redonda o rectangular, que se fabrica exclusivamente en condiciones de fábrica utilizando equipos especiales de laminación. La producción del producto se lleva a cabo enrollando la chapa de acero en un tocho, que se hierve mediante el método de unión directa.
De acuerdo con el método de formación de la palanquilla, los tubos de costura recta se dividen en los siguientes tipos:
- frio deformado
- laminado en caliente
- laminado en frío
- estirado en frío
La soldadura tiene una dirección longitudinal, que proporciona parámetros de resistencia óptimos.
Importante: Las tuberías soldadas por este método no ofrecen la posibilidad de que se doblen mecánicamente, ya que esto puede provocar su agrietamiento o aplastamiento con la pérdida de la configuración inicial y las propiedades de resistencia.
En la fabricación de tuberías soldadas eléctricamente se utilizaron las marcas St1, St2, St3, St4, 08Yu y 22GYu de las calmas, semi-tranquilas y en ebullición de carbono y acero bajo en carbono.
Las propiedades de resistencia óptima del producto se proporcionarán con el contenido en acero:
- carbono - no más del 0,25%;
- azufre - 0,056%;
- fósforo - 0,046%.
De acuerdo con el tipo y grado de acero utilizado, los productos metálicos soldados longitudinales se dividen en los siguientes tipos:
- SP - modificación del acero en calma;
- PS - modificación del acero semiesciente;
- KP - Modificación del acero en ebullición.

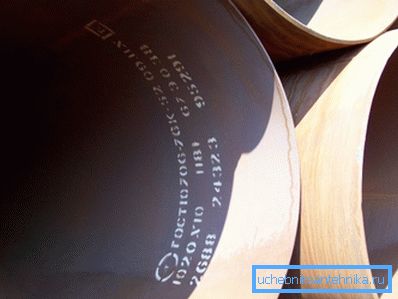

La pertenencia a una de las categorías anteriores se indica en la marca aplicada a la superficie de las tuberías o se indica en la documentación adjunta.
Los tubos soldados longitudinales de acero poco aleado y al carbono, cuyo diámetro es de 10-530 mm, se dividen en los siguientes grupos:
- con composición química normalizada;
- con propiedades mecánicas clasificadas;
- Con propiedades mecánicas clasificadas y composición química;
- Con prueba de presión hidráulica estandarizada.
El uso de los grados de acero anteriores no puede proporcionar al producto terminado con suficiente resistencia a los procesos de corrosión. Por eso, los tubos terminados antes o después del trabajo de instalación están sujetos a un tratamiento especial, que consiste en el uso de compuestos protectores especiales o en la aplicación de pinturas y barnices tradicionales (LKM). (Ver también el artículo Protección contra la corrosión de tuberías de acero: características).

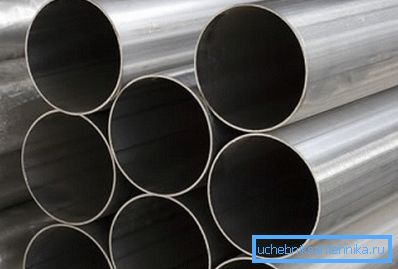

Una categoría separada es un tubo soldado galvanizado, para cuya producción se utilizan los grados de acero al carbono 10, 20, 35, 45 y 15XM. Dichos herrajes pueden usarse para su propósito previsto con un mínimo tratamiento anticorrosión o sin ellos.
Los productos terminados, independientemente del grado de los materiales de producción utilizados, deben soportar una presión de trabajo a largo plazo de no más de 16 MPa. Esta calidad determina en gran medida el alcance del uso de los tubos longitudinales soldados.
Ámbito de aplicación

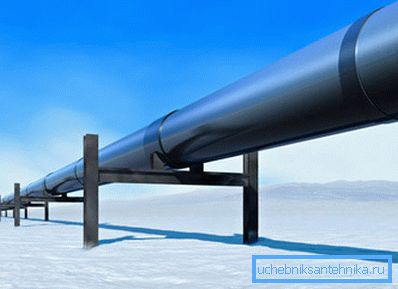

La gama de tubos soldados longitudinales en el mercado ha encontrado una amplia aplicación en las industrias de procesamiento y extracción de petróleo y gas, de acuerdo con los requisitos establecidos en GOST 20295-85. Con el uso de estos productos se construyen tuberías, tanto con ubicación externa como empotrada. (Ver también el artículo Sistema de alcantarillado: características.)
Importante: El grosor de la pared de la tubería con ubicación subterránea debe ser de al menos 3 mm. Las tuberías en el suelo o sobre el suelo están hechas de tuberías con un espesor de pared de no más de 2 mm.
El principal campo de aplicación de los tubos soldados longitudinales se eligió por casualidad, ya que estos productos tienen las siguientes cualidades distintivas:
- Sencillez de la conexión de soldadura al realizar derivaciones, juntas de esquina y extremos, al instalar válvulas y así sucesivamente
- Peso relativamente bajo en comparación con otros productos de metales ferrosos. y, como resultado, facilidad de transporte y trabajos de instalación más económicos.
- Precio razonable, lo que tiene un efecto positivo en el costo de la tubería en su conjunto.
- Resistencia a la precipitación y otros efectos negativos de factores ambientales. (sujeto a previa preparación anticorrosiva).
- La posibilidad de operación en casi todas las zonas climáticas sin comprometer la integridad de las soldaduras y tuberías en general..
Por supuesto, el ámbito de aplicación de las tuberías longitudinales soldadas no se limita a la construcción de oleoductos y gasoductos, ya que dichos productos se caracterizan por su versatilidad de uso.
De acuerdo con el ámbito de aplicación, estas tuberías se dividen en las siguientes clases:
- Clase 1: equipado con productos destinados al transporte de medios líquidos y gaseosos a baja presión. Además, tales tuberías se utilizan comúnmente en la construcción de andamios y estructuras metálicas similares, en las que existe una baja carga mecánica.
- Clase 2: se utiliza principalmente en la construcción de oleoductos, gas y agua. Además, el uso de productos metálicos correspondientes a esta clase se extiende a equipar a las empresas de la industria química.
- Grado 3 - utilizado en las industrias químicas y alimentarias. Una característica distintiva de estos productos es la resistencia a altas temperaturas y a una presión excesiva a corto plazo.
- Clase 4: tales tuberías se utilizan principalmente para la exploración de campos de gas y petróleo.
- Grado 5: es la solución óptima para el montaje de estructuras metálicas en demanda en las industrias de ingeniería y construcción de automóviles. Menos comúnmente, tales tuberías se usan en sitios de construcción para armar andamios o marcos para construir una serie de objetos de construcción.
- Grado 6 - se utiliza exclusivamente en la industria de la ingeniería.
Tamaños principales
Las instrucciones para la selección y compra de tuberías soldadas eléctricas, así como también otros laminados de metal, dependen de los tamaños. Considere la combinación estándar de longitudes y diámetros que utilizan los fabricantes nacionales.
Productos con longitud no medida:
- Desde 2 metros o más con un diámetro de sección transversal de hasta 30 mm;
- A partir de 4 metros y más con un diámetro de 30-70 mm;
- A partir de 5 metros y más con un diámetro de no menos de 152 mm.
Productos con una longitud:
- 5-9 metros con un diámetro de no más de 70 mm;
- 6-9 metros con un diámetro de 70-219 mm;
- 10-12 metros con un diámetro de no más de 426 mm.
Además, se produce un tubo de acero soldado eléctricamente de varias longitudes, cuya multiplicidad es más de 250 mm.
Conclusión
Ahora ya sabe qué son las tuberías longitudinales soldadas, cómo están hechas y para qué fines se utilizan. ¿Tienes alguna pregunta para aclarar? Más información útil que puede encontrar al ver el video en este artículo.
