Tubería flexible de acero inoxidable: características,

La mayoría de nosotros pensamos en cómo instalar el sistema de tuberías en un apartamento o en una casa privada, para que no ocupe mucho espacio y, al mismo tiempo, sea confiable. En este artículo le diremos cuáles son los tubos flexibles de acero inoxidable corrugado, cuál es su alcance y cuáles son las características de su instalación.

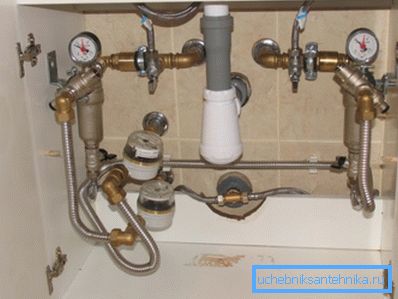

Los beneficios de usar obvio

Características de uso

Todos los sistemas de tuberías de agua y gas construidos con el uso de tuberías rígidas son comunicaciones potencialmente poco confiables que, si están mal instaladas y no se llevan a cabo profesionalmente, pueden fluir en una de las juntas. Por lo tanto, la instalación de tuberías de agua rígidas siempre ha supuesto la necesidad de un enfoque profesional para la implementación, en el uso de accesorios y herramientas de alta calidad.

La situación cambió drásticamente cuando apareció en el mercado el tubo flexible corrugado flexible de acero inoxidable. Con la llegada de tales productos, tanto el método de instalación como el enfoque para la implementación de la instalación con sus propias manos han cambiado.

La principal ventaja de las tuberías flexibles, en comparación con los análogos rígidos, es la posibilidad de construir un sistema completo con dos puntos de conexión, independientemente del número de curvas. Al mismo tiempo, un sistema de suministro de agua rígido con dos puntos de conexiones es, en la mayoría de los casos, un tubo recto.

Beneficios clave

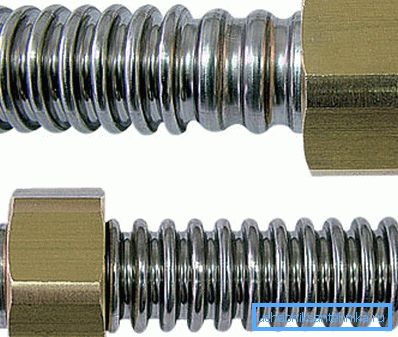

En la foto de los accesorios finales.

Entre las principales ventajas de los tubos de acero inoxidable corrugado, destacamos las siguientes propiedades:

  • La posibilidad de cambiar la configuración del sistema durante la operación., Lo que es imposible en tuberías rígidas.
  • doblar la tubería de acero inoxidable de pared delgada se hace a mano sin el uso de equipos especializados de doblado;
  • Simplicidad y facilidad de instalación. Debido al pequeño número de elementos de conexión usados;
  • precio razonable del resultado final Debido a la pequeña cantidad de accesorios utilizados;
  • La capacidad de realizar trabajos de instalación de fontaneros sin experiencia.;
  • Capacidad para trabajar en condiciones reducidas. (por ejemplo, en fregaderos de cocina);
  • Aspecto estéticamente atractivo del sistema acabado..

Área de aplicación

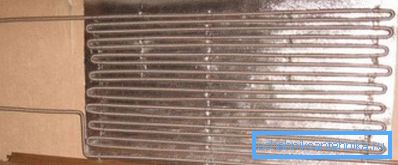

Radiador casero de tubos corrugados.

El tubo flexible de acero inoxidable con una superficie corrugada se desarrolló en los años 80 de la vigésima rama y desde entonces se ha utilizado para la construcción de sistemas de tuberías de agua y gas para uso doméstico.

Gracias a estos productos, fue posible construir tuberías en aquellas condiciones en las que el uso de tuberías rígidas de metal y plástico es difícil o imposible. Además, se utiliza una junta corrugada en los casos en que la fuga del medio transportado es inaceptable.

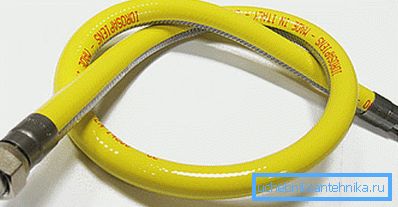

Conector flexible para suministro seguro de gas.

Por ejemplo, la distancia desde una tubería de gas rígida hasta una estufa o una caldera de calefacción es pequeña, pero siempre se han utilizado conectores flexibles para su paso. No hace mucho tiempo, para estos fines, se usó una manguera de oxígeno que, por toda su fiabilidad, no tenía la durabilidad suficiente y, después de un cierto tiempo, se cubrió con microcracks a través de los cuales apareció el gas.

La solución al problema de la conexión segura fue el uso de tubos de acero inoxidable corrugados.

Importante: los conectores corrugados de alta calidad están especialmente certificados y se permite su uso al instalar equipos de calefacción o estufas de cocina con gas natural.

Otro campo de aplicación donde se utilizan tuberías de agua flexibles de acero inoxidable es la conexión móvil.

Por ejemplo, el transporte de agua desde la mezcladora a la regadera en la ducha o el baño se realiza en una manguera corrugada de acero inoxidable. Según las estadísticas, la estanqueidad de tal conexión de tuberías con el movimiento regular de la regadera se mantiene durante al menos 5 años, lo que es un buen negocio.

Especificaciones de producción

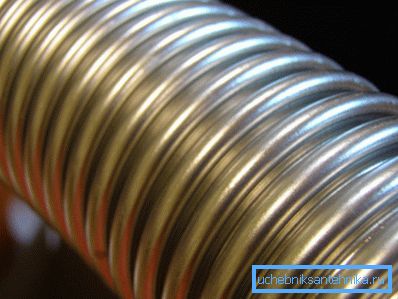

Dispositivo suena

La instrucción para la producción de mangueras de metal corrugado permite el uso de acero inoxidable de bajo carbono grado AISI (SUS) 304. Esta aleación contiene un 8% de níquel y un 18% de cromo del volumen total del material.

Dicha composición de componentes proporciona resistencia a largo plazo de la aleación a procesos corrosivos y estrés mecánico debido al aumento de las propiedades de resistencia.

El proceso de producción es el siguiente:

  • la lámina de acero inoxidable se corta en listones del tamaño apropiado;
  • La sección transversal de la cinta tiene una forma semicircular;
  • se forma una ondulación a partir de una cinta metálica con un perfil dado;
  • Las uniones son hervidas por soldadura TIG automática;
  • Se realiza el control láser de la integridad de la costura;
  • El tratamiento térmico a corto plazo (hasta +1150 ° C) de las corrugaciones se realiza para darle flexibilidad adicional;
  • accesorios de extremo están unidos;
  • una prueba final se realiza en un banco de pruebas con un líquido bajo presión.

Dependiendo de la modificación y la marca del fabricante, la distancia entre los anillos centrales y su grosor puede variar dentro de las limitaciones tecnológicas indicadas en GOST 10705 y 15763.

Importante: los productos destinados al suministro de gas sobre el metal se cubren con aislamiento de polímero para formar un compuesto dieléctrico completo. Si, al elegir una manguera de suministro de gas, compró un producto con dimensiones más pequeñas y planea construir una pieza adicional de tubería, la conexión de los accesorios debe estar aislada con cinta adhesiva.

Parámetros de productos terminados.

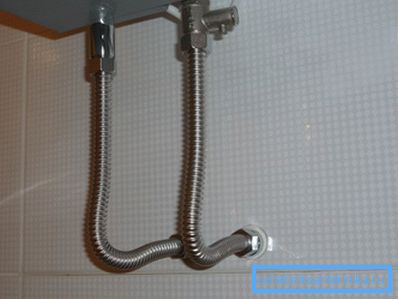

Suministro de agua flexible

La mayoría de los fabricantes de mangueras corrugadas de acero inoxidable suministran productos al mercado con los siguientes parámetros:

  • espesor de pared de 0.25 a 0.3 mm;
  • radio mínimo de flexión de al menos 30 mm;
  • Presión de trabajo hasta 65 bar.
  • Presión máxima a corto plazo hasta 200 bar;
  • Temperatura máxima de funcionamiento hasta +100? С.

Características del trabajo de instalación.

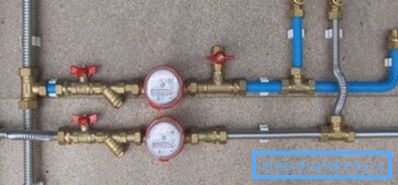

Ejemplo de trabajo de instalación

Las instrucciones de instalación que utilizan tubos corrugados especiales no implican el uso de equipos especiales, como alicates de engaste o una máquina de soldar.

Para hacer una conexión de este tipo con sus propias manos, necesitará una llave de extremo abierto del tamaño adecuado. Si no hay llaves con el tamaño deseado, puede usar una llave inglesa.

Los extremos de los tubos están equipados con accesorios de latón especiales, la mayoría de las veces en forma de una tuerca con rosca interna (hembra). El interior del accesorio está equipado con una rosca y una junta tórica de goma. Como resultado, el uso de cinta de arrastre o de humo no es obligatorio.

La instalación consiste en atornillar una tuerca de sombrerete en el extremo de un tubo rígido con una rosca externa. El accesorio está apretado completamente, pero sin una fuerza excesiva, lo que puede dañar el anillo de sellado. Después de que uno de los accesorios está fijo, el tubo se deforma manualmente para obtener la configuración deseada, después de lo cual se atornilla el segundo accesorio. (Ver también el artículo Pipe crimping: características).

Importante: el tubo de acero inoxidable corrugado flexible de agua o gas se implementa en segmentos con una longitud fija. Por lo tanto, siempre es mejor elegir un segmento con un pequeño excedente que construir un tubo corto con una pieza adicional durante el trabajo de instalación.

Conclusión

Por lo tanto, hemos considerado las principales características inherentes a los tubos de acero inoxidable corrugado. Es hora de decidir la elección del tamaño deseado y comprar el producto que necesita para realizar una instalación en particular.

¿Hay preguntas que necesitan aclaración? En este caso, mira el video en este artículo.
