Tubería en la azotea: instalación correcta

12-10-2018
Tubos

Lo más difícil en cuanto a cómo sujetar la tubería a través del techo de una casa puede llamarse sus métodos de impermeabilización, es decir, el agua de la precipitación no debe pasar por el agujero en el techo. Existen varios métodos y dispositivos para esto, además, mucho depende del tipo de material del techo: su estructura, textura y relieve, y la sección transversal de la chimenea o ventilación aquí es casi irrelevante.

A continuación, analizaremos con usted varias opciones para dicha edición, así como también puede ver una demostración temática del video en este artículo.

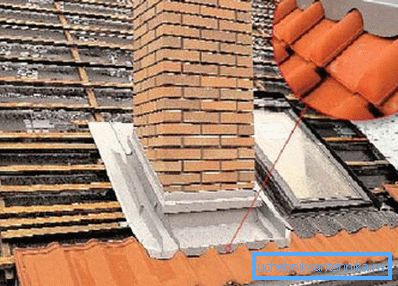

Impermeabilización de tuberías en el techo antes de montar el techo.

Metodos de conexion

Nota El lugar de unión del material del techo al horno o tubo de ventilación puede denominarse uno de los nodos más importantes de todo el techo. Todo el valor del techo como material de impermeabilización depende de la corrección y la calidad de su instalación.

Disposiciones generales

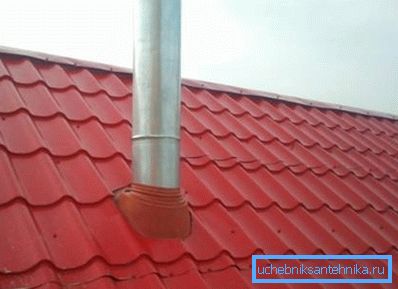

Adyacente a la teja metálica.
  • Para empezar, ¿cuál es la expresión habitual, cómo evitar la chimenea en el techo no es del todo correcto, ya que esta es la unión del material del techo a las paredes de la chimenea o ventilación?. La tarea principal aquí es asegurarse de que el lugar de esta junta sea muy bien sellado con algún material para evitar que el agua entre en la habitación del ático.
  • No es difícil hacer un agujero para la chimenea con sus propias manos y generalmente se corta con una amoladora o tijeras para techos; esto puede hacerse tanto durante la instalación del material del techo como después, todo depende del deseo.. Es mucho más difícil llevar a cabo el segundo momento: la unión misma con la ayuda de un delantal (generalmente está hecho de estaño galvanizado), así como el sellado de la junta, donde la función del sellador puede ser realizada por varias siliconas y morteros de cemento y arena, pegamento de baldosas e incluso betún.
  • Para llevar a cabo dicha tarea, el material con el que se lleva a cabo la unión debe corresponder al material del techo.. Por ejemplo, para la pizarra, la instrucción recomienda el uso de estaño galvanizado y masilla bituminosa, para una loseta de betún, se necesita una alfombra final, y para Ondulin, un material que corresponde a su estructura.

Adyacente al techo de metal.

Ahora veremos cómo hacer un adyuvante en la rampa si el horno o el tubo de ventilación no exceden los 80 cm de ancho. Aquí tenemos que resolver dos tareas principales, la primera de las cuales es interceptar el agua que fluirá a lo largo de la pendiente y redirigirla sobre el techo, pero ya debajo de la chimenea (consulte también el Diámetro y la altura de la tubería sobre el techo para ventilación).

Pero la segunda parte de la tarea se refiere a las paredes de la tubería, a través de las cuales el agua fluye hacia abajo, también debe ser interceptada y redirigida a la parte inferior de la rampa, evitando la penetración en el ático.

Instalación de la junta en la pendiente.

Ahora, cortar el tubo en el techo dependerá del delantal, que debemos hacer con chapa galvanizada, y alrededor del perímetro debe cubrir aproximadamente 200-300 mm de inclinación del techo, y el giro de la chimenea debe ser de aproximadamente 100-150 mm. Dependiendo de la sección de la chimenea o el conducto, puede usar hojas que correspondan a GOST 14918-80 y tengan un grosor de 0,4 mm, donde el perímetro será de 10002000 mm o 12502500 mm.

Montaje en delantal

En esta situación, es importante que la baldosa o la plataforma de metal se corten correctamente, es decir, la lámina de metal no debe apoyarse contra la tubería, lo que provocará su deformación y creará condiciones para las fugas de agua, pero al mismo tiempo, el espacio no debe hacerse demasiado grande 3-5 mm es suficiente.

Cuando el delantal esté listo, debe cuidar su sellado y para esto puede usar un impermeabilizante especial de betún, que puede comprar en la tienda, pero si su precio parece demasiado alto, puede derretir la resina habitual.

Por supuesto, puede verter esta resina debajo del delantal en los puntos de unión, pero así es como mancha el material del techo que está cerca, por lo tanto, debe colocar algo como una junta en la que se encuentra el delantal de metal. La tela de yute es la más adecuada para este propósito, es decir, arpillera común de bolsas de yute antiguas.

De este tejido, la ropa de cama y la cinta de sellado se cortan en el lugar donde el metal se une al tubo, y después de untarlo con resina caliente, se coloca un delantal en la parte superior. Mientras que la resina se endurecerá, debe usar tiras de sujeción, que pueden estar hechas de listones viejos.

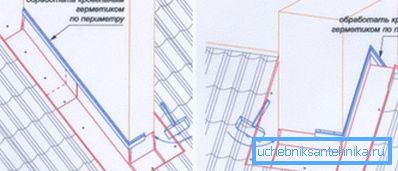

Instalación de un delantal debajo de la cresta y en la cresta

Muy bien, cuando la chimenea o la ventilación están ubicadas en las inmediaciones de la cresta, de modo que tenga la oportunidad de comenzar la parte superior del faldón por debajo del borde de la cresta y, por lo tanto, deshacerse de las fugas. Pero la tubería también puede estar en un patín, lo que también facilita la tarea, ya que el delantal está ubicado en ambas rampas, por lo tanto, simplemente no hay fugas desde arriba, ya que el agua se extenderá a ambos lados del delantal.

Nota Si es necesario, la chapa metálica se fija a la chimenea y al material del techo mediante tornillos con una arandela de presión.

Techo blando

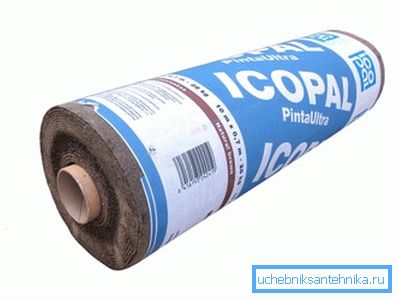

Alfombra final iCopal Pinta Ultra

Para un techo blando, por ejemplo, para las tejas, se utilizan dos tipos de unión: abierta y cerrada, aunque la segunda opción se usa muy raramente, ya que es bastante complicada de instalar y poco práctica, por lo tanto, prestaremos atención al primer método. En esta situación, tanto los tubos de ventilación en el techo como las chimeneas se unen al material del techo siguiendo el mismo principio que el revestimiento metálico, es decir, con la ayuda de un delantal y varios tipos de selladores (consulte también el artículo Accesorios para tuberías: tipos y dispositivos).

Solo para un techo blando, un delantal no está hecho de metal, sino de una alfombra que se ajusta debajo de las tejas.

Clay K-36 de Katepal

El principio de colocar un delantal suave es que la loseta se fusiona con ella en un todo, y en los lugares donde el material del techo está contiguo a la alfombra, no hay fugas, y el agua no debe fluir hacia la habitación del ático a través de la tubería, por lo tanto, la alfombra tiene chimenea.

Para la fijación, aquí se utilizan varias mastiques de betún, pero no todos están justificados; después de uno u otro período de tiempo, se produce el desprendimiento y luego el agua penetra a través de las grietas.

La práctica sugiere que el pegamento K-36 de Katepal es muy adecuado para este propósito, que sirve durante mucho tiempo y no teme las fluctuaciones de temperatura, la radiación ultravioleta y la humedad.

Nota Hay un punto muy importante aquí: es adyacente a la chimenea de la alfombra: si la adherencia con las tejas de betún es excelente, entonces esto no se puede decir de la pared de ladrillo de la chimenea. Por lo tanto, para crear condiciones para la adhesión, la tubería en la unión se trata con una imprimación y le da la oportunidad de secarse completamente.

Ondulina

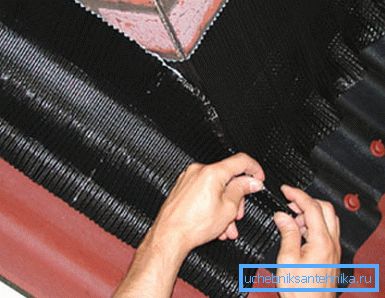

Impermeabilización de la unión de la chimenea en el techo ondulinovaya

Para sellar juntas en el techo cubierto con Ondulin, puede utilizar materiales de marca, como la cinta eléctrica súper de Onduflash y el delantal de la cubierta de Ondulin. El principio de instalación sigue siendo el mismo que para un techo blando o duro: aquí es importante observar el sellado de la unión, como se muestra en la foto de arriba.

La instalación del delantal se lleva a cabo no solo con la ayuda de cinta aislante, sino también con tornillos autorroscantes con una arandela de presión, con los que se fija el delantal a Ondulin (si es necesario, también puede usar diferentes masillas o el mismo pegamento K-36 de Katepal).

Conclusión

En general, los accesorios de tubería en un techo de pizarra, ondulina, metalizados o revestimientos blandos se hacen de acuerdo con el mismo principio: los puntos de unión deben estar apretados no solo en el plano horizontal, sino también en el plano vertical (girando hacia el tubo). En algunos casos, como el delantal, especialmente para revestimientos blandos, use fieltro para techos y colóquelo sobre el betún fundido.
