Tubería de pvc corrugado de plástico para trabajos

Al realizar tendidos externos o internos de redes de cables de corriente y de baja corriente, para un funcionamiento seguro e ininterrumpido, es importante garantizar una protección confiable del cable de suministro contra la humedad y daños mecánicos externos.

En este caso, el medio de protección más adecuado es una tubería corrugada flexible hecha de cloruro de polivinilo rígido, cuyo uso ayuda a resolver varios problemas a la vez.

Colocación de cables eléctricos en manguitos corrugados.

El uso de tubos corrugados en la construcción individual.

Para tener una idea del rendimiento adecuado de la instalación eléctrica, este artículo tratará los aspectos principales del uso de tuberías corrugadas de plástico cuando se colocan líneas de cables en el hogar.

Además, aquí se presentará una instrucción paso a paso que describe la tecnología de colocación del cable en un manguito corrugado protector utilizando una sonda de cable.

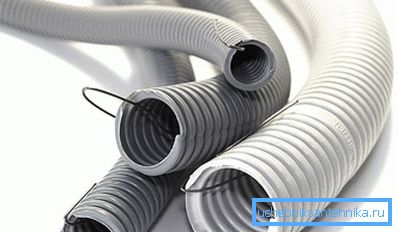

Mangueras corrugadas eléctricas de varios diámetros.

Especificaciones tecnicas

Debe notarse de inmediato que este tipo de producto fue diseñado específicamente para redes eléctricas, por lo que las propiedades físicas y las características técnicas básicas de las tuberías corrugadas de PVC cumplen con todos los códigos de construcción y las normas de seguridad contra incendios.

  1. El PVC duro no se ve afectado por la humedad y la mayoría de los ambientes corrosivos, resistentes a los rayos UV, no envejecen con el tiempo y no se degradan bajo la influencia del ozono., por lo tanto, puede ser utilizado tanto para trabajos internos como externos.
  2. El rango de temperatura de operación de operación está en el rango de -20 ° C a +80 ° C.
  3. El PVC es un material autoextinguible., que no admite la combustión independiente, por lo tanto, se puede utilizar para la instalación de cableado eléctrico, tanto en edificios de madera como en edificios de ladrillo.
  4. La resistencia de aislamiento mínima a una tensión de 500 V es de 100 mΩ, y el índice de resistencia dieléctrica es de al menos 2 kV, que le permite utilizarlo en instalaciones eléctricas con una tensión de hasta 1000 V.
  5. Dependiendo del tipo de tubería, la resistencia nominal a la compresión es: para una serie ligera 320 N / 5 cm, para una serie pesada - 750 N / 5 cm y para una súper pesada - 1250 N / 5 cm.

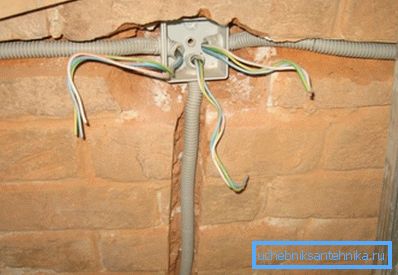

Instalación adecuada de las comunicaciones eléctricas en una pared precortada en la pared.

Presta atencion El tubo corrugado se entrega a la venta minorista enrollada en bobinas de 50 a 200 m de largo, y su precio depende principalmente del diámetro exterior. El color más a menudo es gris claro (RAL 7035), pero también hay otros colores (negro, naranja).

Selección de diámetro

En la construcción de viviendas individuales se utilizan con mayor frecuencia manguitos de plástico corrugados con un diámetro exterior de 16 a 63 mm. La elección del diámetro deseado debe realizarse de acuerdo con la tabla 1 anterior, según el número y el área de la sección transversal de los cables utilizados.

Tabla1.

La sección transversal del alambre, mm?. Número de alambres, piezas Diámetro exterior del tubo, mm.
1.5 2/3/4/5 16/16/20/20
2.5 2/3/4/5 16/16/20/25
4 2/3/4/5 20/20/25/25
6 2/3/4/5 20/25/32/32
10 2/3/4/5 25/32/32/40
16 2/3/4/5 32/32/40/40
25 2/3/4/5 32/40/50/50
35 2/3/4/5 40/50/50/63
50 2/3/4/5 50/50/63/63
70 2/3/4 50/63/63
95 2/3 63/63
120 2 63
150 2 63

Presta atencion De acuerdo con los datos de la tabla, se puede concluir que las características físicas de un tubo corrugado de PVC de 16 mm permiten utilizarlo para colocar dos o tres cables con una sección transversal de 1.5 a 2.5 mm.

Soportes de plástico a presión para montaje en pared.

Alcance

Con base en la práctica de usar mangas corrugadas en una construcción individual, al realizar trabajos eléctricos con sus propias manos, para la elección óptima del diámetro exterior, debe seguir las siguientes reglas.

  1. Instalación en tuberías de instalación eléctrica de apliques y plafones - D = 16 mm.
  2. Conexión de interruptores de luz y tomas de consumo - D = 20 mm.
  3. Cable tendido en tubos de plástico entre el cuadro eléctrico y las cajas de distribución - D = 25 m.
  4. La conexión del cuadro eléctrico principal con el cuadro de distribución - D = 32 mm.
  5. Para la penetración del techo y los techos de entrepisos, según el número de cables, se selecciona un diámetro de tubo de 40 a 63 mm.
  6. Para el tendido coaxial, se pueden usar redes de cable de fibra óptica y teléfono corrugado con un diámetro de 16 a 25 mm.

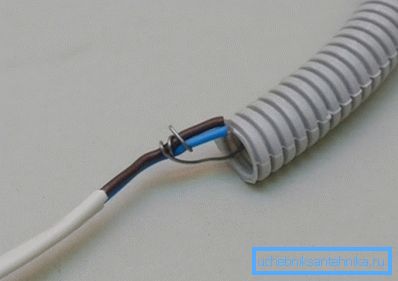

La foto muestra el método de sujetar el extremo del cable a la sonda de cable antes de apretar el manguito.

Tecnología de colocación

La mayoría de las veces, un manguito corrugado de plástico se produce con una sonda, es decir, con un alambre metálico elástico delgado, que se encuentra en su luz interior a lo largo de toda la longitud.

La presencia de la sonda acelera significativamente el trabajo eléctrico y simplifica el apriete del cable en un tubo corrugado flexible.

  1. Antes de apretar el cable, mida la cantidad necesaria del manguito corrugado y córtelo con cuidado sin cortar el cable de la sonda.
  2. En el lugar del corte, disuelva los extremos de las ondulaciones en diferentes direcciones y corte el cable con cortadores de alambre, doblando sus extremos fuera de los bordes de la tubería, evitando que caiga dentro.
  3. Ata un cable eléctrico a un extremo de la sonda, endereza el manguito y, con un movimiento suave sobre el cable, aprieta el cable en toda su longitud en un tubo corrugado.
  4. Fije los extremos del cable con nudos o abrazaderas de plástico fuera del manguito corrugado, evitando que caigan a través de la luz interior.
  5. Coloque el tubo de plástico con el cable apretado en el cazador precortado, o fíjelo a la pared con la ayuda de soportes de plástico especiales.

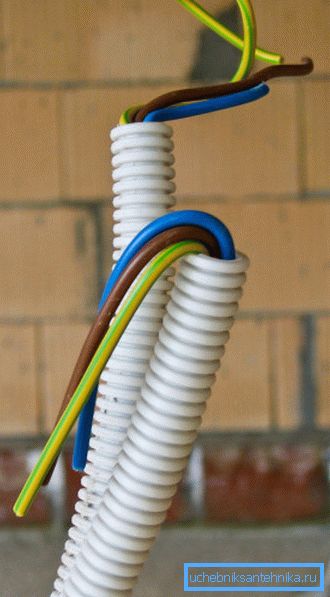

Fijación de los extremos del cable después de apretar la manguera flexible.

Conclusión

Después de leer este artículo, queda claro que el uso de tuberías corrugadas de plástico flexible es un método universal para colocar las comunicaciones por cable en la construcción de edificios de cualquier material. Para obtener más información, puede ver el video en este artículo o leer materiales similares en nuestro sitio web.
