Tubería de presión de agua.

28-08-2018
Tubos

Las causas más probables de perturbaciones en el funcionamiento del sistema de suministro de agua en una casa privada son, como saben, la corrosión de las paredes de la tubería, la deposición de sales en ellas y la alta presión del agua en la tubería. Teniendo en cuenta el hecho de que en los últimos años sus contrapartes de plástico están reemplazando las tuberías de metal cada vez más, solo las dos últimas razones mencionadas anteriormente representan una amenaza real para su sistema de suministro de agua. El tema de la lucha contra los depósitos de sal no está incluido en el tema de nuestro artículo (aunque afectan en parte a los indicadores de presión en las tuberías), en relación con lo cual consideraremos solo el último factor.

Abastecimiento de agua en una casa particular.

Para evitar posibles problemas, debe familiarizarse con el pasaporte adjunto y asegurarse de que puedan soportar las presiones previstas en su sistema de suministro de agua antes de comprar productos de tubería.

Sugerencia El aumento de la presión en el sistema implica un aumento en el consumo de agua.

Esto lleva al consumo adicional de energía consumido por los equipos de bombeo, lo que garantiza la circulación continua del agua en el sistema.

Valor de presion

Es bien sabido que el mantenimiento del nivel normal de presión del agua en las tuberías es la condición más importante para la operación de la red de suministro de agua, así como su operación a largo plazo y sin problemas. En este caso, la presión en la tubería puede diferir significativamente del promedio fijo, normalizado para los sistemas de plomería del hogar.

Así, por ejemplo, para el funcionamiento normal de una válvula de cocina, la presión del transportador en el sistema de suministro de agua no debe ser inferior a 0,5 bar.

Pero en términos reales, el valor de este indicador, como regla, es algo diferente del valor especificado. Es por eso que al aceptar el sistema de suministro de agua (después de su reparación, en particular), es conveniente verificar la presión de trabajo para cumplir con los estándares establecidos.

Bueno, en el caso de tendido automático de tuberías antes de comenzar el trabajo, uno debe leer cuidadosamente los requisitos básicos para los sistemas de plomería del hogar, así como el orden generalmente aceptado de su disposición.

Balanceadores de presion

Considere algunos dispositivos que ayudarán a igualar la presión.

Tanque de expansion

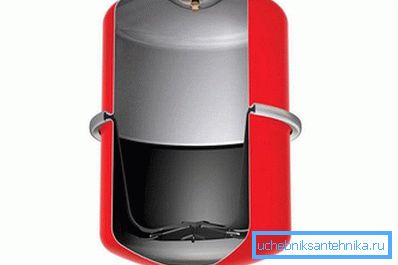

Tanque de expansion

Para igualar la presión del agua en tuberías domésticas, se pueden utilizar herramientas especiales para eliminar el exceso de medios. Además, el exceso de presión en el sistema se puede compensar de manera muy simple: para esto, se instala un llamado tanque de expansión, que se hace cargo de todo el exceso de medios.

De acuerdo con su diseño, todas las muestras conocidas de tanques de expansión (compensación) se dividen en dispositivos de tipo abierto y cerrado. Muy a menudo se utilizan en los sistemas de suministro de agua caliente, ya que en este caso la probabilidad de que se produzcan caídas de presión en el sistema es muy alta. Esto se debe al hecho de que el refrigerante en el proceso de su circulación a través de la red (desde el "retorno" a la caldera de calefacción y luego al sistema) aumenta ligeramente su volumen.

Sugerencia Cuando la temperatura del agua cambia en 10 ° С, por ejemplo, la velocidad de expansión del refrigerante en el sistema alcanza el 0,3% del volumen total de líquido en él.

La desventaja de los dispositivos de expansión de tipo abierto es que su instalación pone al sistema en un modo que se caracteriza por una baja presión del refrigerante y, como resultado, un mal manejo. Además, en un sistema abierto, hay una evaporación gradual del portador. Necesitará esfuerzos adicionales para su recuperación continua.

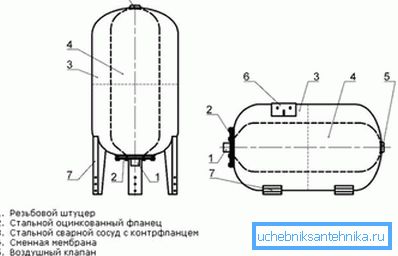

Tanque de compensacion

A todo lo anterior, puede agregar el hecho de que, debido a la apertura del tanque, constantemente fluyen nuevas porciones de aire hacia él, lo que provoca una aceleración de los procesos de corrosión en el sistema.

Sugerencia Dado que los tanques de expansión de tipo abierto deben colocarse en la parte más alta del edificio, requieren aislamiento obligatorio. Está claro que el costo de todo el sistema de suministro de agua en su conjunto en este caso aumenta notablemente.

Es posible evitar todos los problemas anteriores debido al uso de un tanque de tipo cerrado como dispositivo de compensación, cuyo sitio de instalación, por regla general, no está estandarizado. Estos tanques están equipados con un mecanismo de membrana incorporado que le permite ajustar la presión del transportador en el modo cerrado.

Acumulador

Acumulador

Además de los tanques de compensación en los sistemas de suministro de agua, se pueden instalar los llamados acumuladores, que se utilizan para proteger la tubería de un fenómeno tan peligroso como un martillo de agua.

El fenómeno del golpe de ariete generalmente se manifiesta cuando se produce una parada de emergencia del equipo de bombeo de la red o cuando hay un cierre brusco (apertura) de la válvula de admisión de agua. Las cargas dinámicas resultantes pueden exceder significativamente los valores permitidos para una tubería en particular. Tenga en cuenta que dichos dispositivos generalmente se operan en tuberías con agua potable y le permiten crear un pequeño suministro de medios que pueden redirigirse automáticamente al sistema (en caso de una disminución de la presión en el mismo). Al igual que en los dispositivos de compensación considerados anteriormente, los acumuladores se pueden operar en forma cerrada Forma abierta y tiene todas las desventajas anteriores.

Sugerencia Al mismo tiempo, con acumuladores hidráulicos, se recomienda colocar tanques de expansión de pequeña capacidad (aproximadamente 0,2 litros) en los puntos de extracción de agua.

El principio de funcionamiento del acumulador hidráulico.

Al estudiar el diseño del acumulador hidráulico de tipo cerrado más simple, encontramos que su acción se basa en el mismo mecanismo de membrana (similar al tanque de expansión). En un volumen cerrado, la membrana está en un estado estable, equilibrada por presiones aproximadamente iguales del refrigerante y la burbuja de aire ubicada en los lados opuestos de la partición. . Este cambio se transmite automáticamente al elemento sensible del relé incorporado, que apaga la bomba cuando este parámetro alcanza un cierto valor.

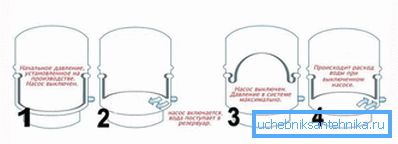

El principio de funcionamiento del acumulador hidráulico.

En el proceso de consumo de agua en el sistema, su presión disminuye notablemente, lo que de nuevo conduce a la activación del relé, pero ahora para encender. Indicadores hidraulicos

El cálculo de la presión del portador suficiente para el funcionamiento normal de su línea de agua le permitirá determinar con precisión las muestras de productos tubulares comprados antes de su instalación. Debe recordarse que los valores límite de presión en la red generalmente están asociados con los siguientes indicadores:

  • los umbrales superior e inferior de presión del fluido, para los cuales se diseñan los dispositivos de compensación de tipo cerrado instalados en la red (tanque de expansión y acumulador);
  • valores de presión que crean condiciones para el funcionamiento normal de los electrodomésticos que dependen del suministro de agua (una lavadora, por ejemplo);
  • valores límite de presión para los que están diseñados los tubos comprados por usted y los accesorios adjuntos (válvulas, tees, mezcladores, etc.).

Sugerencia La unidad para medir la presión de un portador que circula en la red de agua es de 1 bar (o 1 atmósfera). El valor de este indicador para la red de agua urbana (de acuerdo con los requisitos de la SNiP actualmente válida) debe ser de aproximadamente 4 atmósferas.

También tenga en cuenta que las válvulas instaladas en la tubería de calefacción, los mezcladores, así como las tuberías en sí mismas deben soportar picos de presión a corto plazo de hasta 6 atmósferas. Al comprar muestras básicas de equipos domésticos conectados a su red de suministro de agua, debe elegir modelos que tengan un pequeño margen de seguridad en términos del factor limitante. Dicha previsión le permitirá protegerlos de los aumentos repentinos de presión en la red causados ​​por choques hidráulicos.

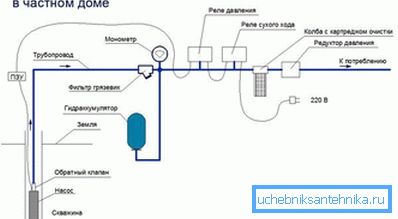

Abastecimiento de agua de una casa particular.

Es muy importante que la presión del agua en el sistema de suministro de agua de una casa privada tenga un nivel que le permita incluir simultáneamente varios puntos de consumo a la vez, lo que se puede lograr con un mínimo de 1.5 bar.

Para la lectura directa de la presión en la red de suministro de agua, los manómetros de medición estándar se utilizan con una escala lineal estándar, calibrada en unidades apropiadas.

Recomendaciones de servicio

De acuerdo con los requisitos de SNiP, la verificación de la operabilidad de los dispositivos en la red de calefacción, así como el estado de todos los equipos auxiliares, deben llevarse a cabo al menos una vez al año.

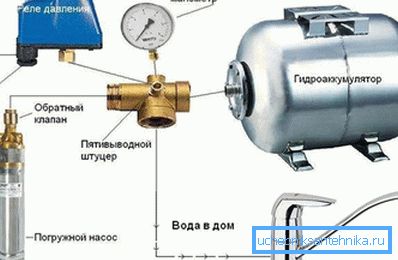

Sistema de control de presion

Durante esta prueba, en primer lugar, se establece la presencia de fugas en el sistema de suministro de agua y la caída de presión resultante. Después de que todas las fugas hayan sido reparadas, será necesario verificar la presión en el sistema de suministro de agua como lo indica el manómetro instalado en el acumulador hidráulico principal.

En el funcionamiento normal del sistema, la lectura de este dispositivo debe ser cercana al valor mínimo (Pmin). Con una diferencia notable de Pmin (más del 10%), deberá intentar aumentar la presión a la velocidad deseada al encender el equipo de bombeo que opera en su red. Si la presión del agua en la red de calefacción aumenta (inmediatamente después de que se dispare el relé de parada de la bomba), será necesario realizar nuevamente las mediciones de presión, pero ahora en el modo de apagado. El parámetro especificado, por analogía con el caso anterior, no debe diferir del valor Pmax en más del 10%.
