Tubería de metal prensado

Cuando se trabaja en la instalación y operación de sistemas de calefacción y suministro de agua, a menudo es necesario conectar las tuberías entre sí. Anteriormente, cuando solo se usaban tuberías de metal, la pregunta se resolvía en la mayoría de los casos con la ayuda de una conexión roscada. Sin embargo, con el desarrollo de la industria química, los tubos de metal y plástico se han generalizado bastante, y no es posible organizar una conexión firme y estrecha utilizando hilos. La forma de salir de la situación es la tecnología, conocida como tubos de plástico-plástico de prensado, en la que los elementos están interconectados por elementos de conexión especiales. Se explicará más a fondo cómo hacerlo exactamente y cuáles son los matices que existirán.

La esencia del proceso.

Para la conexión engarzada de tuberías de metal y plástico, generalmente se utilizan elementos de conexión especiales, llamados accesorios. Pueden tener algunas diferencias estructurales entre sí, pero consisten principalmente en la parte principal insertada en el tubo y el anillo de compresión (también se denomina manguito), que se usa en el exterior del tubo y sirve para engarzarlo directamente.

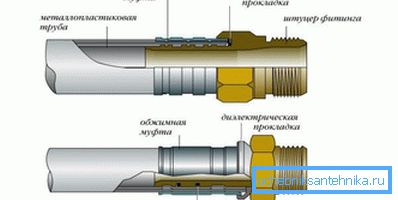

Diagrama de conexión y conexión de tuberías.

Como resultado del uso de dicho elemento de conexión, se obtiene una conexión firme y duradera, que no requiere el uso de sellos especiales. Debe agregarse que la conexión no necesita ningún dispositivo técnico complejo, y puede hacer todo el trabajo con sus propias manos, lo que ahorrará dinero y acelerará el proceso.

Etapas de trabajo

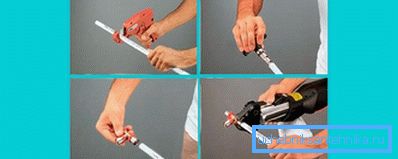

Pasos para la instalación de accesorios.

Todos los pasos de trabajo deben llevarse a cabo con el mayor cuidado, así como las normas de seguridad.

  • Lo primero que debe hacer es medir y cortar a medida los tubos a conectar. Para el corte de tales tubos se utilizan pinzas especiales. Para llevarlos a la posición de trabajo, los brazos están separados al máximo. A continuación, haciendo movimientos de apretar con mangos, debe cortar el tubo en el lugar correcto, luego girarlo un poco y continuar cortando. Entonces, girando gradualmente la tubería, se debe cortar completamente.
  • A continuación, el tubo debe ser calibrado. El hecho es que cuando se corta, la mayoría de las veces se convierte en ovalada, y este defecto se elimina con un calibrador especial. El dispositivo se inserta en la tubería y, con la ayuda de movimientos de rotación, alinea el extremo de la tubería en una forma redonda. Esto se hace quitando el chaflán interno de la tubería. Esta acción es necesaria para que la boquilla de conexión se inserte en la tubería con la mayor facilidad posible y los sellos de goma no se dañen.
  • Después de realizar este trabajo, se coloca un manguito de compresión en la tubería. Se asemeja a una lavadora amplia y viene con un accesorio.
  • Luego, la parte principal del elemento de conexión se inserta en el tubo: un niple. Es necesario asegurarse de que todas las juntas de goma, que se proporcionan para su diseño, estén en su lugar. Tampoco olvide la presencia de un anillo de sellado especial. Por cierto, es necesario no solo como un sellador adicional, sino también para que el metal apropiado y la malla metálica que forma parte de la tubería no entren en contacto y no se corroan.
  • Cuando la junta está lista, puede proceder al engaste directo. Una herramienta especial debe ser utilizada para ello. Estas pueden ser eléctricas o mecánicas. Las herramientas eléctricas de este tipo solo se pueden encontrar en organizaciones especializadas, por lo que la descripción de su trabajo no es práctica, pero las pinzas de presión mecánica son una herramienta más común y recomendada para el uso en el hogar. Para ponerlo en condiciones de funcionamiento, los mangos deben girarse hacia los lados 180 grados, luego abrir el cabezal de engarce de trabajo, en el que necesita insertar bujes de sellado especiales correspondientes al diámetro de la tubería. Después de eso, la herramienta se coloca en la parte superior de la unión y, al apretar las manijas, el acoplamiento se enrosca alrededor de la tubería y se inserta el accesorio en ella. Luego, el mango se coloca hacia un lado y se retiran las pinzas de presión.

Como resultado de las manipulaciones descritas, se obtiene una conexión estrecha, fuerte y estrecha. El método es simple de usar y universal. Se puede usar cuando se conectan tuberías que se supone que deben estar disfrazadas y que no sobresaldrán. Los accesorios de conexión de este tipo están disponibles en una amplia variedad de formas y configuraciones y pueden resolver una amplia gama de tareas.

Accesorios de prensa deslizante

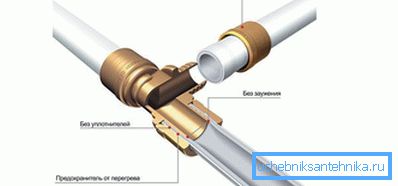

Ajuste de prensa deslizante

Vale la pena señalar que el método descrito anteriormente para el engarzado de la conexión de tuberías de metal y plástico no es el único. Aquí vale la pena mencionar la conexión con la ayuda de los llamados accesorios de prensa deslizante. Este método se utiliza en los casos en que se requiere una conexión de tubería más densa y confiable. Como norma, esto es necesario si la presión estimada en las tuberías es significativa. La esencia del proceso en su conjunto es similar al método anterior, pero tiene ciertas características.

  • Al principio el tubo también se corta a medida.
  • A continuación, se coloca en el acoplamiento de engaste.
  • Luego, el extremo de la tubería debe tratarse con una herramienta especial llamada expansor. Su trabajo es que él expandirá la sección final de la tubería y el resultado será algo así como un zócalo.

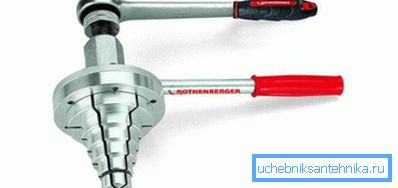

Expansor
  • Después de estos trabajos, se inserta una conexión en el tubo.
  • Después de eso, con la ayuda de una prensa hidráulica especial, el manguito de acoplamiento se desliza hacia la junta. Esto en sí mismo dará una conexión bastante estrecha.
  • La etapa final del trabajo es la fijación final de la junta, para la cual se utiliza una prensa de engarce especial, que creará la unión más fuerte y más estrecha posible.
Prensa que prensa

Como en el caso anterior, hay muchos tipos de accesorios de conexión adecuados para este método. En el mercado puede encontrar elementos de una variedad de modificaciones y configuraciones.

Sugerencia Para trabajar con un tipo específico de tubo, el fabricante recomendó un tipo específico de conexión, así como modelos bien definidos de accesorios de conexión.

Entre los argumentos a favor de los métodos de conexión descritos se puede llamar la simplicidad tecnológica del trabajo y la conexión firme, fuerte y duradera de las tuberías. Sin embargo, para ser justos, hay que decir que hay ciertas desventajas. Más precisamente, la desventaja no es el método de conexión en sí, sino el hecho de que usarlo requiere el uso de una herramienta especial, que no todos tienen. La adquisición de ticks de prensa para una conexión de una sola vez no es aconsejable, pero puede intentar alquilar una herramienta y muchas tiendas hacen tales concesiones. El resto del método se caracteriza solo por el lado positivo. Para una comprensión completa del proceso, puede ver los videos relevantes que ayudarán a comprender todas las complejidades.

El video

Este video muestra el proceso de engarce de la tubería.

Otro video que te ayudará en tu trabajo.
