Tubería de hierro fundido según gost 9583 75: requisitos

Las tuberías de hierro fundido, en general, se asocian consistentemente con las aguas residuales. Pocas personas saben que se han utilizado masivamente para instalar líneas de suministro de agua durante más de dos siglos. En este material estudiaremos las características de las tuberías de agua de hierro fundido, los requisitos de GOST para ellas, los métodos de instalación y reparación aplicables.

Hierro fundido o acero

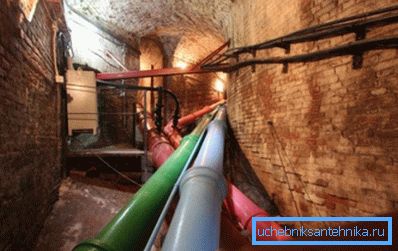

Aquellos que estaban en el sótano de Peterhof, sin duda llamaron la atención sobre las enormes tuberías que abastecen de agua sus famosas fuentes. Esta es una de las tuberías de hierro que funcionan más antiguas antes de nuestro tiempo. Fue construido durante siglos; al mismo tiempo, los constructores de la residencia real, francamente hablando, no consideraron particularmente los costos.

En la segunda mitad del siglo pasado, la conveniencia económica pasó a primer plano. De hecho, ¿por qué construir un sistema de suministro de agua con un recurso de medio siglo si, después de 40 años, el área de la ciudad se expandirá y se reconstruirá con el tendido de nuevas carreteras?

Fue entonces cuando la red de agua principal de acero se generalizó: era relativamente barata y, lo más importante, mucho más tecnológica en términos de instalación.

Consejo: la soldadura eléctrica y la impermeabilización externa con betún se realizan mucho más rápido que el gofrado manual con el relleno del zócalo.

Las consecuencias del ahorro son bastante predecibles y aún se sienten:

• El recurso de una tubería tendida en el suelo, a pesar de las medidas de impermeabilización, rara vez supera los 30-40 años. Después de este tiempo, numerosas fístulas en él hacen que la pérdida de agua potable sea inaceptable.

Curiosamente: según estimaciones de las autoridades locales, en Sebastopol, la ciudad donde vive el autor, debido al deterioro de la red de suministro de agua, se pierde el 40% del agua.

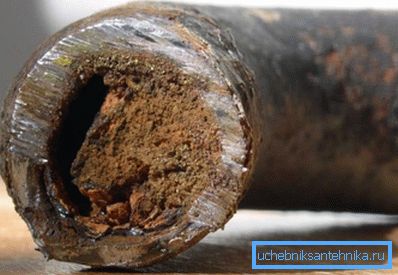

• No solo eso: el tubo de acero está cubierto de depósitos de cal y óxido. Durante un par de décadas, el espacio puede reducirse de 3 a 4 veces con la correspondiente caída de presión y maniobrabilidad.

¿Y cómo se ve el hierro fundido en este fondo opaco?

• Con una impermeabilización externa de calidad adecuada, la vida útil real de la tubería tendida en el suelo no es inferior a un siglo.
• La tubería prácticamente no crece demasiado desde el interior.

El único problema de una tubería de hierro fundido es una gran sensibilidad al movimiento del suelo: cuando el tubo de acero está ligeramente deformado, el hierro fundido estallará.

Estándar

El estándar actual para tuberías de agua de fundición gris se introdujo en 1977; los últimos cambios se hicieron al texto bastante recientemente, en 2011. Entonces, ¿cuáles deberían ser las tuberías de hierro fundido para el suministro de agua de acuerdo con GOST 9583-95?

Dimensiones

El estándar proporciona tuberías de agua de hierro fundido de tres clases para grosor de pared: LA, A y B.

La masa del medidor de carrera de la tubería varía de 11,3 kg (65 mm, clase LA) a 627 kg (1000 mm, clase B). El estándar contempla la producción de tubos en forma de campana de longitud medida (2; 3; 4; 5; 6; 7; 8; 9 y 10 metros) y longitud no medida de 2 a 10,5 m.

Requerimientos

La transición del cilindro en el zócalo se puede hacer con una pendiente o en forma de una repisa.

Las dimensiones de las tuberías de hierro fundido para el suministro de agua pueden diferir de las nominales dentro de los siguientes límites:

• La longitud del tubo de medición es de + -20.
• Espesor de la pared - -1 + 0.5.
• Diámetro exterior (hasta 300 mm) - + - (4.5 + 0.0015D).
• Diámetro exterior (más de 300 mm) - + (4.0 + 0.0015D) - (5.0 + -0.0015D).
• El diámetro interior del zócalo es + (2.5 + 0.002 D) - (1.5 + 0.002D).

Nota: para D, al calcular las tolerancias, se toma el diámetro nominal.

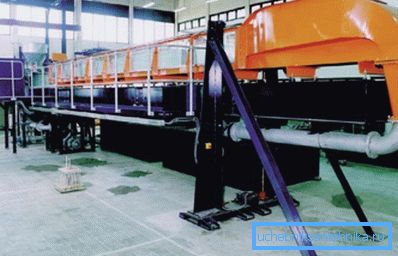

La ovalidad no puede deducir una tubería para desviaciones normalizadas del tamaño nominal. La desviación de la masa real de una tubería de la calculada no puede exceder el cinco por ciento. Las tuberías están sujetas a pruebas de presión hidráulica, que están determinadas por su clase y tamaño nominal.

Nota: la presión de trabajo en la red de agua por lo general no supera las 3-4 atmósferas. Hasta 8-10 kgf / cm2 puede aumentar solo después del bombeo, dentro del sistema de ingeniería de una casa o un pequeño microdistrict.

La cara del extremo del tubo opuesta a la campana debe cortarse perpendicular a su eje con una desviación de no más de 0.5 grados.

El interior y el exterior del producto están cubiertos con un material protector no tóxico. En este caso, el recubrimiento no debe interferir con el sellado de la junta a tope, desprenderse y suavizarse a temperaturas de hasta +60 ° C.

Importante: a petición de los clientes, los elementos de la tubería se pueden suministrar sin recubrimiento.

Instalacion y reparacion

¿Cómo calafatear tuberías de fontanería durante la instalación? ¿Están los enchufes agrietados y desconchados?

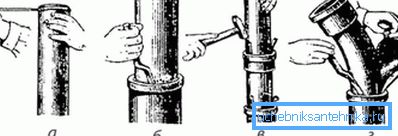

La etapa principal del sellado del zócalo del tubo es su sellado con un cabol engrasado con fibra orgánica. El arnés encaja en la junta de la campana centrada lo más apretadamente posible, después de lo cual se compacta adicionalmente a mano con la ayuda de la persecución y un martillo.

Butt little seal: el cabol debe estar protegido de la biodegradación, daños mecánicos y otras adversidades.

¿Cómo se hace esto?

• Marca de cemento convencional 400.. La mezcla de agua y cemento, preparada en una proporción de 1: 9, lo más estrechamente posible obstruye el zócalo y se compacta mediante estampación hasta que comienza a rebotar en el tapón de cemento. Luego, el zócalo se envuelve con trapos mojados hasta por un día.

• Mezcla de cemento de asbesto, preparado en una proporción de 1: 2, seguido de la adición de 10 a 12 por ciento en volumen de agua. Se compacta como el cemento; Las fibras de asbesto previenen el agrietamiento.

Importante: con el mismo éxito puede usar fibra de vidrio cortada en fibra.

• Cemento expansible. A diferencia de lo habitual, no requiere compactación.
• Se derrite el azufre con la adición de 10 a 15% de caolín molido. Por razones obvias, solo puede verter una toma vertical o inclinada; Como regla general, el conjunto gris está sellado en la fábrica.
• Plomo fundido.
• Por último, el plomo se puede utilizar para estampar sobre los taxistas.. Una delgada barra de metal blando rellena herméticamente la ranura, protegiendo de forma fiable la fibra orgánica.

Importante: el plomo y sus compuestos son tóxicos. La fibra de asbesto y la fibra tampoco son tan útiles para los órganos respiratorios. Por lo tanto, la instrucción obvia: cuando realice el trabajo relevante con sus propias manos, no debe olvidarse del equipo de protección personal.

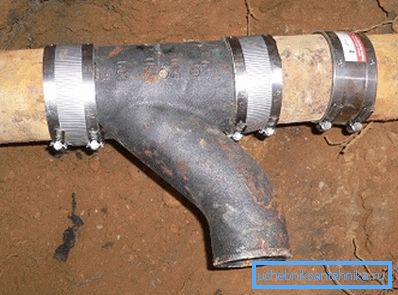

La reparación de tuberías de agua de hierro fundido solo es posible con pequeñas grietas transversales o longitudinales alejadas del zócalo: en este caso, una abrazadera de acero o hierro fundido con una junta de goma se superpone a la sección de la tubería. En otros casos (enchufes desconchados, grietas longitudinales de considerable longitud) se reemplaza la sección de la tubería.

Alternativas

VCHSHG

Primer conocido

Bajo esta reducción se encuentra el llamado fundición nodular de alta resistencia.

Para explicar el significado del término, es necesario profundizar brevemente en la naturaleza de la física.

• Todas las diferencias principales entre el hierro fundido y el acero (fragilidad, baja ductilidad y alta resistencia a la corrosión) están determinadas por la presencia de una de las formas del carbón: el grafito.

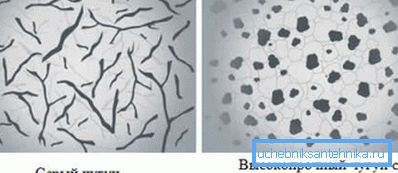

• El grafito regular tiene la forma de escamas planas en miniatura. Sin embargo, cuando la recristalización se produce cuando se introducen algunos aditivos en el hierro gris fundido (en particular, el magnesio y sus compuestos), su forma cambia a esférica.
• Al mismo tiempo, las propiedades físicas del metal cambian significativamente: adquiere viscosidad, plasticidad y resistencia a las cargas de choque, al tiempo que mantiene la resistencia a la corrosión.

Lo que es especialmente bueno es que el precio de una tonelada de material cambia ligeramente durante la transformación. La proporción total de aditivos que causan la recristalización del carbono no excede el 0.08% en peso de hierro fundido.

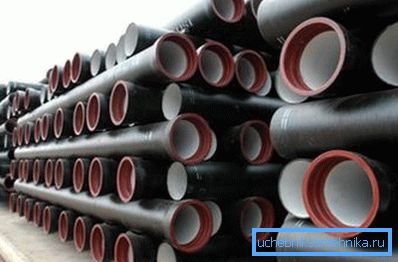

Las tuberías de agua de tubos abocinados del grupo de hierro de alta frecuencia son actualmente la principal alternativa al hierro fundido gris.

• Resistencia a la compresión y la flexión, son superiores al hierro fundido, sin mencionar todos los tipos de tubos de polímero. En consecuencia, las tuberías de las tuberías de agua VCHSH pueden tenderse debajo de autopistas concurridas y en suelos inestables. Tienen todas las cualidades del acero, a excepción de su talón de Aquiles: poca resistencia a la corrosión.

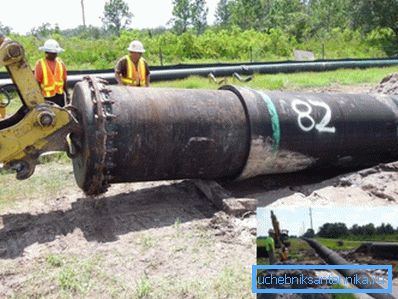

• El problema del gofrado laborioso y no tecnológico de las tomas está completamente resuelto. En lugar de estampar los zócalos usados ​​con juntas de goma. Por supuesto, con tamaños de tubería significativos, el ensamblaje de enchufes implica el uso de maquinaria pesada; sin embargo, la masa de estas tuberías en cualquier caso no permitirá instalar la tubería manualmente.

Presta atencion El uso de juntas de goma permite una ligera deformación de la conexión del zócalo (cambio en la posición relativa de las tuberías) sin comprometer la estanqueidad.

Documentación reglamentaria

La producción de tuberías de presión de VChGH está regulada por una norma separada, GOST R ISO 2531-2008.

Destacar sus puntos clave.

1. Según el documento, las tuberías y los accesorios pueden tener tamaños nominales de 40 a 2,600 milímetros, lo que permite el uso de glándulas de masticación para crear carreteras que alimentan ciudades enteras.
2. La composición del metal, según GOST, no debería tener un efecto perjudicial sobre la composición del agua.
3. La longitud de las tuberías está regulada por la norma en función de su diámetro nominal:

La curvatura máxima permitida no es más del 0.125% de la longitud del tubo.

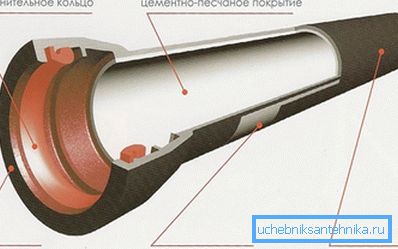

Como recubrimiento externo de la tubería, dependiendo de las condiciones de operación, se puede utilizar:

• Zinc metal.
• Pintura de zinc (polvo de zinc en un ligante polimérico).
• Polietileno.
• Poliuretano
• Cemento de fibra.
• Cinta polimérica adhesiva.
• Resina epoxi.
• Masilla o pintura bituminosa.

Para la protección interna de tuberías y accesorios, se permite el uso de:

• Morteros de cemento (cemento Portland, cemento de escoria de Portland y cemento de alto contenido en alúmina).
• Polietileno
• Poliuretano.
• Resina epoxi.
• Pintura bituminosa (masilla).

El marcado de los elementos de la tubería debe indicar:

• Fabricante (nombre o marca registrada).
• Año de fabricación.
• Referencia al material (VChGH).
• Tamaño nominal.
• El estándar por el cual se fabrica el producto.

Polietileno

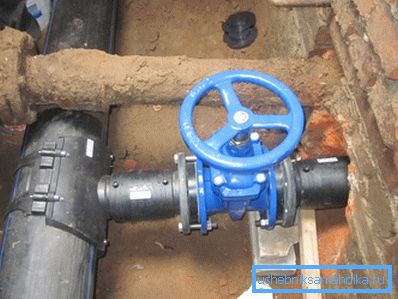

Las tuberías de presión de polietileno son la principal alternativa a las tuberías de hierro fundido en la actualidad.

Un conocimiento detallado de ellos está claramente más allá del alcance de nuestro material, por lo que solo prestaremos atención a sus propiedades clave.

• Los fabricantes estiman que la vida útil del polietileno es brumosa de más de 50 años. En la práctica, este material puede considerarse casi eterno.
• Los depósitos en las paredes, reduciendo el lumen de la tubería, no pueden ser en principio. La superficie lisa del polímero con cualidades adhesivas extremadamente bajas simplemente no permitirá que se forme la obstrucción.

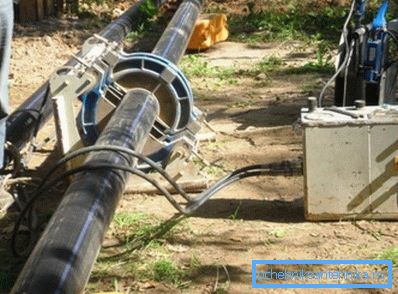

• Todas las conexiones se realizan mediante soldadura a tope. La resistencia de la junta es al menos el 80% de la resistencia de una tubería sólida.

La única queja al polietileno, que permite que las tuberías de hierro fundido permanezcan en el mercado hasta el día de hoy, es la alta plasticidad y, como resultado, la rigidez del anillo muy moderada. La tubería de polietileno se puede colocar en un suelo deformable solo con la protección del conducto de concreto reforzado.

Conclusión

Consideraremos que nuestro conocimiento de las soluciones clásicas y modernas para la instalación de tuberías de agua tiene éxito. Como siempre, el video en este artículo ofrecerá material adicional. ¡Éxitos!
