Tubería de chimenea de ladrillo: entendemos la tecnología de

A pesar de los avances tecnológicos, ninguna estufa, caldera o chimenea puede prescindir de una chimenea, donde el carbón, la madera o el gas se utilizan como combustible. Sí, se han vuelto complejos en su diseño, lo que les permite no temer la corrosión, el condensado y resistir los depósitos de hollín. Este artículo tratará sobre cómo hacer una tubería de chimenea de ladrillo convencional, que es familiar para todos desde la primera infancia.

Un auge en la construcción de casas de campo ha abarcado literalmente a todo el país y, al mismo tiempo, el interés por las chimeneas y las estufas ha revivido nuevamente. Muchos intentan reproducir los dispositivos de calefacción en las casas de acuerdo con los viejos cánones, aunque hoy en día es bastante difícil hacerlo.

Chimenea de ladrillo autoportante

Lamentablemente, hoy en día no se puede encontrar a alguien que pueda hacer chimeneas de ladrillo. Por lo tanto, ahora hablaremos sobre cómo hacer una chimenea de este tipo en su propia casa, cuyo precio no llega al presupuesto familiar.

Chimenea de mampostería en el ático.

Dispositivo

Antes de comenzar un negocio, necesita saber en términos generales sobre con qué tenemos que lidiar. En nuestro caso, qué elementos debe ser el tubo para un horno de ladrillos. Inmediatamente se debe decir que no es del todo correcto suponer que basta con doblar un tubo rectangular.

Tubo de boquilla El diseño se encuentra al principio y se instala directamente en el horno. Se puede equipar con un pestillo, consta de 5-6 filas.
Pelusa para el cuello La ampliación se hace para que la sección transversal del canal principal de la chimenea no cambie.
Corte Dispuestos con sus propias manos en varias filas. Te permite expandir la parte exterior de la tubería.
Riser Se forma en el ático y suele ser una parte recta de la chimenea, que se acerca al techo.
Nutria Expansión en la tubería en todos los lados a partir de 100 mm. Por lo tanto, puede proteger el espacio del ático de la lluvia y la nieve que puede penetrar a través de las grietas. Si no se hace, la humedad destruirá gradualmente las estructuras de soporte del techo.
Cuello tubo Situada por encima de la nutria y es una zona llana.
Parte superior de la chimenea Mampostería exterior ampliada. Para proteger el interior de la chimenea, puede instalar una tapa metálica o paleta. Puede aumentar significativamente la tracción en la tubería, si se selecciona correctamente.

Consejo: la colocación del tubo de ladrillo se realiza de tal manera que en toda su longitud, el diámetro interior sea el mismo.

Cómo hacer la transición de una tubería de ladrillo a un sandwich.

Proceso de albañilería

Una vez que aprendimos las partes principales de nuestro diseño futuro, es hora de comenzar la parte principal del trabajo. Preparar para ello todas las herramientas y materiales necesarios.

Dibujo

Hoy desmontaremos la versión estándar de la chimenea, aunque hay suficientes otras opciones. Pero, en este caso, es adecuado no solo para la estufa, sino también para la chimenea. Si instala dentro de una tubería metálica de una aleación especial, es fácil convertirla en una chimenea para una caldera que usa gas para el trabajo.

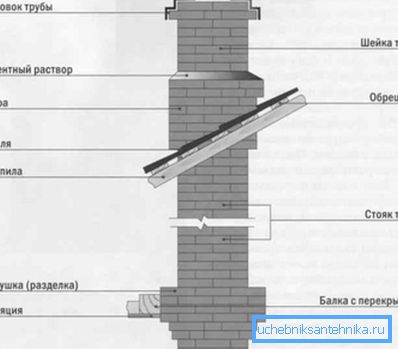

En la foto - el esquema de una chimenea de ladrillo estándar.

Consejo: la nutria y la pelusa se pueden colocar de manera diferente, dependerá del ángulo de la inclinación del techo y de la ubicación de la chimenea con respecto a esta última.

No olvide que el grosor de las costuras en el tendido afecta directamente el tamaño del canal.

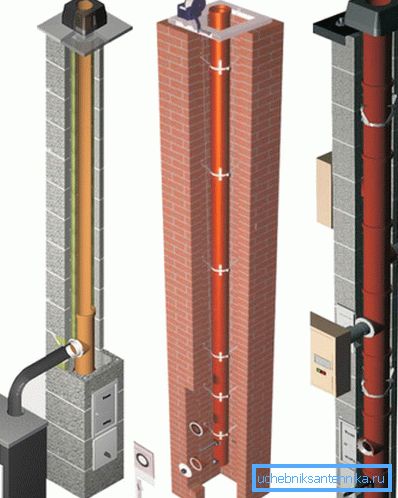

¿Cómo es la chimenea para la caldera de ladrillos de gas?

Comience a colocar con un tubo de agarre, observando estrictamente la preparación de ladrillos. No debe alcanzar la superposición de aproximadamente 5-6 filas. (Ver también el artículo El tubo para la estufa: características.)

Formar el corte y elevador.

Realizar el cuello del corte (corte).

Las instrucciones a continuación te dirán cómo hacerlo correctamente:

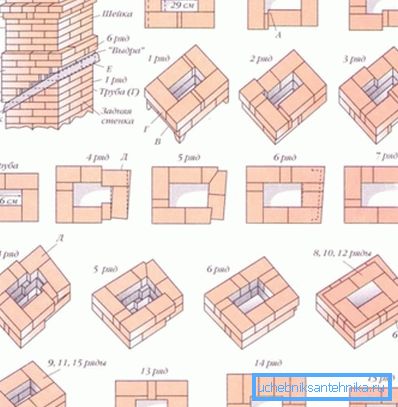

  1. Se utiliza para crear un canal de humo de 5 ladrillos, su tamaño interno será de 270x140 mm, exterior de 450x590 mm, Gracias a las inserciones de mitades y cuartos de ladrillos.

Consejo: inserte placas de ladrillo en el canal para mantener sus dimensiones generales.

  1. La tercera fila de mampostería debe ser de 650x510 mm.. También debe tener dentro de las placas de ladrillo, su espesor es de unos 60 mm. Si observa desde el interior, notará que el corte comenzó a adquirir la forma necesaria.
  2. El tamaño de la siguiente fila - 710x570 mm., En su interior, insertar ladrillos de hasta 100 mm de espesor.
  3. Coloca las filas 5 y 6 con un ladrillo., Sin olvidar cumplir estrictamente el apósito.

Consejo: si es necesario, puede hacer el corte arriba, colocando otra fila debajo de la colocación subyacente.

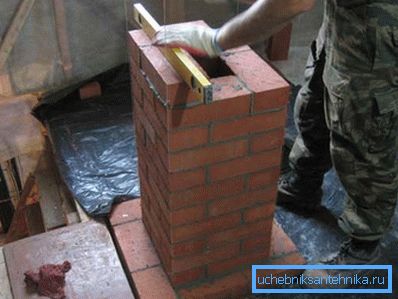

Haga un agujero en el techo para que pueda sacar el elevador. Llévalo a través del techo. El resto del trabajo se realiza directamente sobre el techo.

En este caso, la colocación del tubo ascendente debe continuarse, observando cuidadosamente el aderezo de los ladrillos, y debe hacerse por encima del techo mediante 1-2 filas de ladrillos.

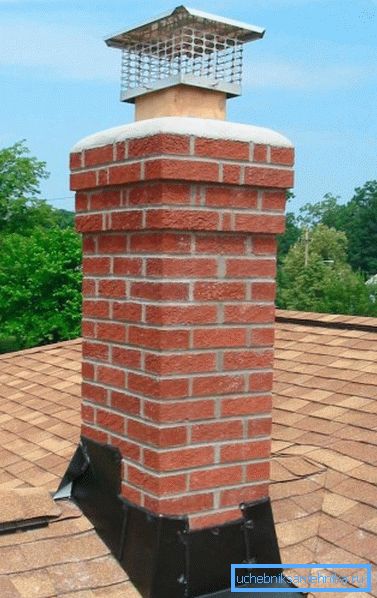

Tubería De Ladrillo Para Caldera De Gas

Nutria

Tendrá que colocar nueve filas, con cada una posterior en el diámetro exterior debe ser un cuarto más que la anterior.

No olvide durante el trabajo el cumplimiento de las dimensiones internas del canal de humo, es decir, levante las placas de ladrillo para que no se estrechen o expandan.

  1. Después de colocar las primeras dos filas, tendrá un borde frontal, en los bordes el tamaño no cambiará.
  2. En la tercera parte, saque los ladrillos, aumentando el ancho de la nutria, girando suavemente el borde frontal en los lados de la estructura.
  3. En la cuarta fila, aumentar la longitud de las orejetas laterales.
  4. Las filas quinta y sexta deberían eventualmente cerrar la brecha entre el techo y la chimenea aumentando la longitud de las proyecciones laterales.
  5. 7ª fila - la finalización de la colocación de las proyecciones laterales.
  6. La octava y la novena fila - colocando la cuarta protuberancia. No se olvide de vendar el ladrillo y seleccione correctamente las placas de ladrillo para el canal de humo.

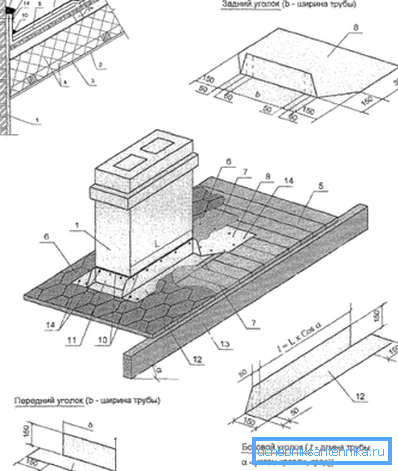

La unión del techo al tubo de ladrillo con esquinas metálicas.

Colocación cuello y punta

La décima fila está diseñada para formar el cuello de la chimenea. Su tamaño es directamente proporcional a su altura.

Consejo: no olvide cumplir con todos los requisitos y estándares para la altura del dispositivo de la tubería sobre el techo, ya que esto afecta directamente el rendimiento de la chimenea y la estufa.

Realiza la punta, después de la formación del cuello. El trabajo no es diferente de la colocación de borrosos, por lo que gran parte del trabajo para usted no lo será. Después de eso, levante e instale una gorra o flygark en ella.

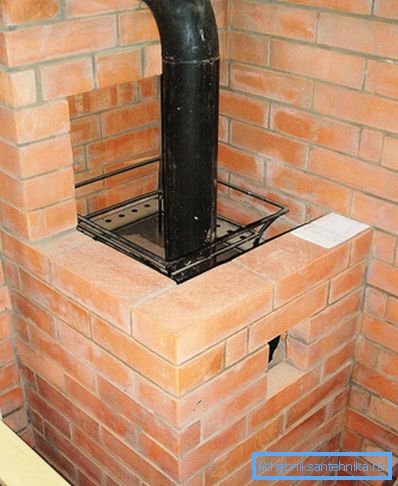

Salida a un tubo de ladrillo para un horno de metal.

Conclusión

La eliminación de los gases de escape de las estufas, chimeneas o calderas es un paso importante para proporcionar calor en el hogar. En este caso, debe guiarse por los requisitos y regulaciones para garantizar una interacción segura con el dispositivo de calefacción. (Ver también el artículo Aguas residuales en la casa de campo: características.)

Este artículo ha revisado la chimenea de ladrillo estándar, que se puede encontrar hoy en muchas casas privadas. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
