Tubería de alcantarillado pendiente

Si es necesario disponer de un sistema de drenaje para el baño, es importante comprender cuál debería ser la pendiente de la tubería de alcantarillado en un apartamento, de lo contrario, podría tener problemas. Incluso si se crea la impresión de que las obras serán simples, una actitud frívola hacia la instalación del ángulo de descenso ciertamente afectará el funcionamiento del sistema de alcantarillado. Como resultado, se desperdiciarán recursos, tiempo y esfuerzo, porque todo el trabajo tendrá que ser completamente rehecho.

Normalmente, las aguas residuales en el apartamento funcionan según el principio, que se basa en el principio del flujo de agua por gravedad. Por lo tanto, si la pendiente es pequeña, el agua no pasará sola, y cuando es grande, el sistema de alcantarillado no podrá funcionar normalmente.

Determinación del ángulo de inclinación

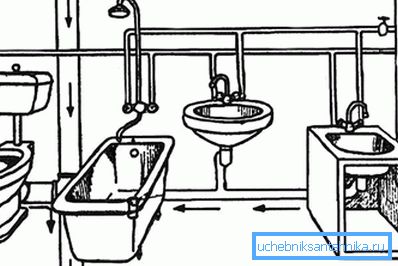

Esquemas de tuberías de alcantarillado a domicilio.

Para que el ángulo sea como debe ser, uno debe entender los datos dados en las tablas de referencia. En ellos, como regla, se dan fracciones que no se entienden ampliamente. Aquellos que están acostumbrados al hecho de que el ángulo debe determinarse en grados, pueden no entender los valores de la fracción decimal. Sin embargo, entenderlo no es difícil. La primera cifra significa la pendiente y la segunda, la longitud de la carretera en metros. Esto se puede ilustrar con un ejemplo en el que 3/1 se verá como 3 cm por metro. Para comprender la pendiente total, debe multiplicar la longitud de la tubería (hasta el borde o antes del giro) por este valor.

Te lo explicamos con más detalle. Por ejemplo, la longitud total de la tubería de alcantarillado será igual a 6.7 m, y la disminución será, digamos, 0.06. Por lo tanto, entre el nivel al principio y el final del sistema de alcantarillado debe haber una diferencia que se pueda representar como una fórmula:

H = L x k, donde L - es la longitud del tubo (6,7 m), k - sesgo igual a 0.06. Por lo tanto significado H = 6.7? 0,06 = 0,42 m, es decir, 42 cm. Así se determina la pendiente correcta de las tuberías de alcantarillado, y este método es adecuado tanto para apartamentos como para casas rurales.

Cálculo de llenado de tubería

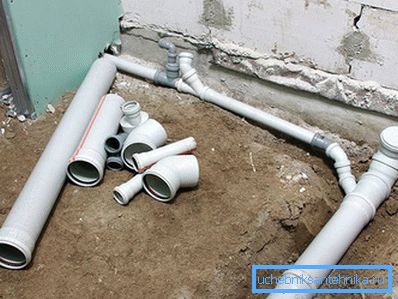

Determine el valor de relleno

Lo que debe considerarse durante la instalación de una tubería de alcantarillado es su llenado. Para definirlo, se ha creado una fórmula:

y = H / D, donde: H - nivel de líquido del agua en la tubería, y D - Su diámetro. Significado y será cero si el tubo no está lleno. Si está lleno, entonces este indicador es 1. El rango óptimo es 0.5 o 0.6.

Dicha diferencia está presente debido a las propiedades especiales del material del que están hechas las tuberías, así como a su capacidad para formar una capa límite que puede mantenerse más cerca de la superficie interna de las tuberías.

No estaría de más tener en cuenta el hecho de que las tuberías de vidrio o plástico son más suaves que el asbesto, ya que su superficie es áspera. Por lo tanto, el valor de ocupación para el primer caso será de 0.5, y para el asbesto - 0.6.

Estos indicadores serán responsables de la velocidad a la que fluirán las aguas residuales y el líquido a través de las tuberías (aproximadamente 70 cm por segundo). Como resultado, la tasa de inclusiones sólidas será significativamente menor, lo que las mantendrá en suspensión para que no puedan adherirse a las paredes internas de la tubería.

Normas

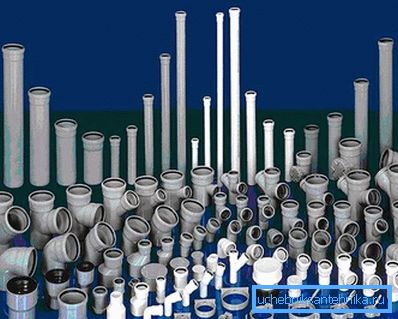

Tipos de alcantarillado plastico

La pendiente mínima de las tuberías de alcantarillado según SNiP se verá influenciada por el diámetro de la tubería tendida en la casa. De acuerdo con estos estándares, para tuberías de diámetro promedio (aproximadamente 50 mm) la pendiente será de 0.03 m, y para tamaños grandes - 0.02 m.

Tubos de ramificación

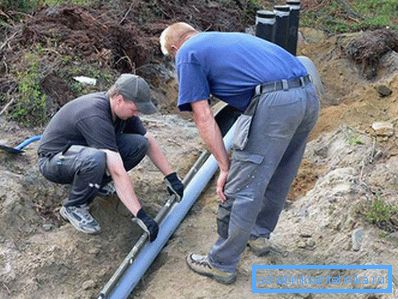

Ajuste de la pendiente del tubo

Es mejor usar el nivel para determinar el horizonte (guiado por láser o normal). También puede aplicar la traza del cable tensado. Cuando la tubería se enrolle en el tubo ascendente, se ajustará como una vertical estándar.

Para llevar a cabo tales cálculos, el ángulo de reducción se debe considerar como un punto de arco con respecto a la reducción, mientras se toma el valor obtenido del ángulo correcto, es decir, de 90? El valor resultante será el resultado que necesitamos.

SNiP y otras normas indican los datos más aceptables para la pendiente de las tuberías que se ejecutan en el exterior. Estos tamaños, por regla general, tienen un diámetro mayor que el de las comunicaciones internas.

Sugerencia La mejor pendiente es de 15 a 25 mm.

Vídeo: Qué errores evitar.
