Tubería de aguas residuales: usos, requisitos

08-02-2018
Tubos

¿Qué es una tubería de alcantarillado? ¿Por qué es necesario? ¿Existen documentos normativos que regulen su estructura? ¿En qué casos, y cómo puede administrarse sin el derecho de un fan? Vamos a resolverlo.

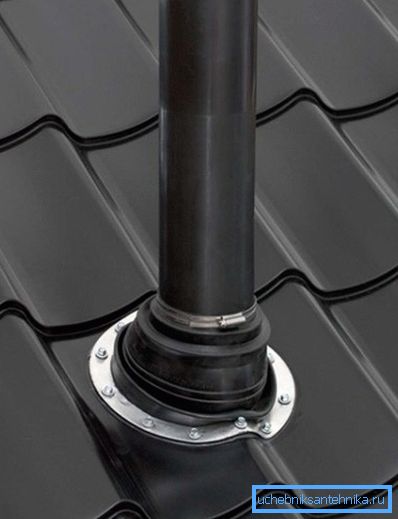

Salida de ventilador en el techo de una casa privada.

Que es

La tubería de alcantarillado es una sección del sistema de alcantarillado que sirve no para el movimiento de desagües, sino para la ventilación. En pocas palabras, la tubería conecta la alcantarilla con la atmósfera.

¿Por qué lo necesitas?

Hay dos razones.

  1. Como en cualquier otra tubería vertical, hay un empuje en la tubería de alcantarillado. El aumento de la presión en la parte superior del sistema de alcantarillado doméstico conduce naturalmente al hecho de que el aire comienza a penetrar en las salas de estar a través de juntas no selladas. Este aire no huele a rosas.

Nota: cualquier dispositivo sanitario está equipado con una válvula de agua. A través de la liberación de un lavabo o ducha no pasará aire; Sin embargo, las juntas de la rodilla del sifón y el peine de la alcantarilla (sistema interno de aguas residuales) no siempre están selladas.

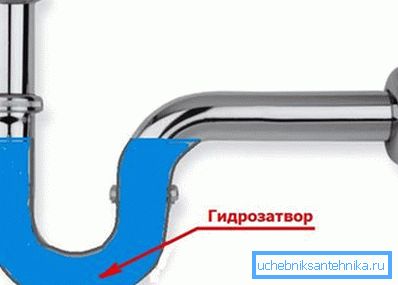

La trampa de agua no permite que los olores de las aguas residuales entren a la casa.
  1. Cuando la descarga de voleas (descarga simultánea en dos retretes en el elevador, drenaje de agua de varios baños, etc.) a menudo hay una situación en la que el elevador está lleno. Antes el flujo de agua crea un frente de aire con exceso de presión; este aire se emite a través de las auditorías de las aguas residuales del sótano de un edificio de apartamentos o a través de la alcantarilla de un tanque séptico de alcantarillado, pozo, etc. Pero detrás de una masa de agua que se mueve hacia abajo, se crea un vacío, que extrae el agua de los sifones, interrumpiendo el funcionamiento de las compuertas de agua. El sonido de un inodoro o de un lavamanos solo no le da alegría al propietario; cuando presagia una ola de aromas, doblemente desagradable.

Ambos problemas se resuelven con éxito mediante un simple puente entre el punto superior del sistema de residuos y la atmósfera. El olor resultante hace que los olores salgan de la casa a través de un canal de alcantarillado; A la descarga volea el aire es aspirado a través de él.

Documentos reglamentarios

En la documentación reglamentaria actual, la disposición de las tuberías de embudo se ve afectada al menos dos veces.

SNIP 2.04.01-85

De acuerdo con el párrafo 17.18 de SNiP 2.04.01-85, las aguas residuales domésticas o industriales deben ser ventiladas. La ventilación es a través de elevadores; su parte de escape se descarga a través del conducto de ventilación o a través del techo. ¿Cuál debería ser la altura del elevador?

Punto de referencia Altura
Techo plano sin explotar 30 cm
Techo inclinado 50 cm
Techo operado 300 cm
Orificio de ventilación de purga 10 cm
Lanzamientos de elevadores en el techo inclinado.

La distancia mínima desde la parte de escape del elevador hasta el balcón o ventana de apertura más cercano es de 4 metros. Con lo que la instrucción está conectada, creo, no es necesario explicar.

SP 40-107-2003

El código de las reglas de construcción SP 40-107-2003 en el párrafo 4.8 especifica por separado el caso del techo explotado. Según él, la parte de escape del tubo ascendente debería ser realmente igual a al menos tres metros; sin embargo, en lugar de equipos, simplemente puede combinar cuatro o más elevadores dentro de un piso técnico o ático.

Comentario del autor: en este caso, con un descargo de salvamento en uno o dos de los elevadores, los otros cumplirán el rol de embudo para ellos. Sin embargo, uno no puede alejarse del empuje creado en las bandas: la más mínima infracción de cualquier unión, y los olores penetrarán en las habitaciones del piso superior.

Las reglas

¿Cómo deben instalarse exactamente los tubos del ventilador?

  1. Las transiciones de diámetro (en primer lugar, su descenso en la parte de escape del tubo) son indeseables. Cuando se reduce el diámetro de 110 a 50 mm, el rendimiento del tubo ascendente disminuye aproximadamente 5 veces; Puede que no sea suficiente para compensar la caída de la presión del aire.

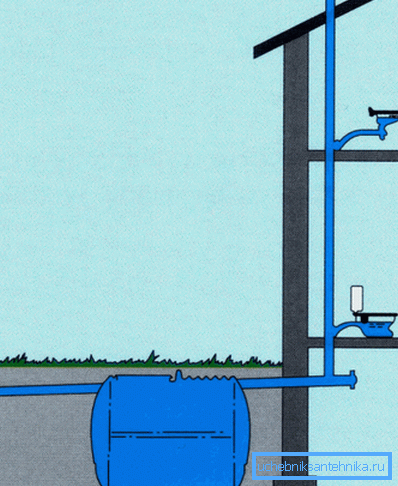

El tubo ascendente a lo largo de toda la longitud está hecho de una tubería con un diámetro de 110 mm.
  1. Las secciones horizontales de tubería se colocan con la misma pendiente que el sistema de alcantarillado: 2 cm por metro lineal. La pendiente evitará la formación de atascos de agua y aire.
  2. Las canalizaciones de alcantarillado que se abren a la habitación del ático son una mala idea. La cuestión no solo está en los olores: la evaporación húmeda empeorará el aislamiento, empapar el aislamiento con humedad y hará que el sistema de celosía se pudra.
  3. Es mejor proporcionar un soporte para fanáticos con un deflector (también conocido como un hongo o un paraguas). Gracias al deflector, el agua de lluvia y la basura no entrarán en el elevador; en clima ventoso, al mismo tiempo aumenta el calado en la tubería, lo que hace que la ventilación sea más eficiente. El precio de una sombrilla para una tubería de 110 mm es de 120 a 200 rublos.

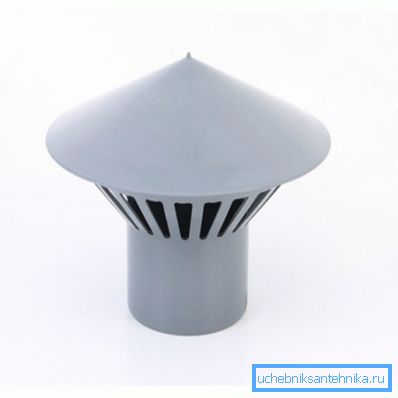

El deflector se inserta en el alcantarillado.

Excepciones

¿Es posible prescindir de la ventilación del sistema de alcantarillado?

Aquí están las recomendaciones estándar:

  • El diseño y la construcción de casas sin embudos solo se permiten si se trata de una estructura de uno o dos pisos.
  • Al mismo tiempo, en la casa no debe haber más de un inodoro y un baño.

Y aquí hay una lista de casos en los que, incluso con un número bajo de pisos, son necesarios los tubos de ventilación.

  • Si el inodoro y el baño están separados en diferentes pisos.
  • Si el sistema de alcantarillado se coloca con una tubería con un diámetro de menos de 100 milímetros (para ser honesto, para conectar un inodoro a esta tubería, debe tener serias desviaciones de desarrollo).
  • Si la casa esta construida piscina.
Restablecer varias decenas de metros cúbicos de agua llenará las tuberías de alcantarillado hasta su falla.
  • Si la planta de tratamiento de aguas residuales local utilizada para la eliminación de desechos es hermética (un ejemplo típico son las estaciones de limpieza profunda biológica).

Caso especial

Los residentes de los pisos superiores a menudo desmantelan completamente el canal de alcantarillado por encima del tee. Estrictamente hablando, esto no se puede hacer: cualquier cambio en la configuración de las comunicaciones de ingeniería debe ocurrir con la bendición de los trabajadores de la vivienda y los servicios públicos, que, por supuesto, nunca darán. Sin embargo, el hecho permanece: la reparación en el inodoro a veces se acompaña de la eliminación de lo no utilizado, desde el punto de vista del propietario del apartamento, la tubería.

¿Qué hacer si esta operación ya ha dado resultados bastante predecibles: un olor estable a aguas residuales en todos los apartamentos de los pisos superiores a lo largo de la canalización vertical?

La solución más sencilla al problema es una válvula de drenaje de alcantarillado. Que es Las soluciones constructivas pueden ser diferentes, por lo que describimos no el mecanismo de trabajo, sino la funcionalidad del dispositivo.

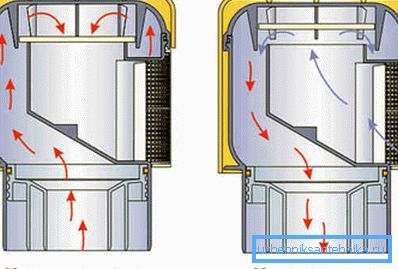

Uno de los esquemas posibles de la válvula de vacío.

En resumen, es un dispositivo que permite el aire en una sola dirección. En el modo normal, en la parte superior de la columna ascendente debido a la sobrepresión está presente; sin embargo, la válvula de aguas residuales no permite que el aire saturado con olores y humedad ingrese a la habitación. El vacío creado en la tubería ascendente en una descarga de salva hará que la válvula se abra y aspire aire.

Es útil: las válvulas de la válvula (vacío) se producen en dos tamaños: 110 y 50 mm. Estos últimos se utilizan para dispositivos individuales y para tuberías de desagües de cocina en algunas casas de proyectos antiguos.

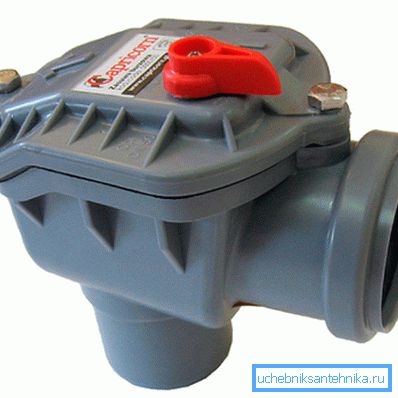

En la foto - una válvula para un tubo con un diámetro de 50 mm.

Nota: una válvula de vacío no es una panacea. Los olores en los apartamentos en la canalización vertical no serán solo con el sellado completo de toda la conexión. Por lo tanto, todas las conexiones de sifones y correas con tuberías se suministran necesariamente con puños.

Consejos

El autor, basándose en su experiencia, se permitirá agregar algunos comentarios a las recomendaciones estándar.

La casa con dos baños y baños, un baño en cada piso, funcionó perfectamente durante un año sin una salida de ventilador. No se observaron olores. Lavabos estrictamente sincronizados con dos inodoros: un evento poco frecuente; Bañera o ducha con rejillas de drenaje modernas con una capacidad bastante pequeña, las aguas residuales no se desbordarán.

Al diseñar la ubicación de la salida del ventilador, debe tener en cuenta la dirección del viento predominante. Los olores pueden extenderse hasta una distancia en la que se prescriben más de 4 metros en SNiP 2.04.01-85.

No debe hacer que la parte de escape del tubo ascendente sea significativamente más larga que lo requerido por los documentos reglamentarios.

Cuanto más larga sea la tubería, es menos probable que se caliente a lo largo de toda la longitud del aire húmedo y cálido que se levanta de la casa. Y en las paredes frías, inevitablemente se congelará el hielo, reduciendo gradualmente el espacio a cero. En los edificios de apartamentos, una parte importante de las quejas de los residentes en el invierno es precisamente el olor a aguas residuales que ha aparecido debido a los atascos de hielo.

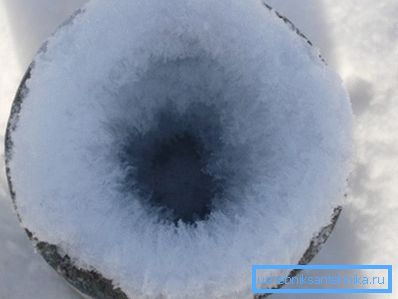

La liberación prolongada de la tubería vertical sin aislamiento se congela completamente en dos o tres semanas.

En una casa privada, al instalar sistemas de alcantarillado con sus propias manos, se puede liberar una salida de ventilador no solo a través del techo, sino también a través de cualquiera de los frontones. Esto simplificará significativamente su impermeabilidad.

Conclusión

Esperamos que nuestras recomendaciones ayuden al lector a diseñar o actualizar su propio sistema de alcantarillado. Como siempre, el video en este artículo contiene materiales temáticos adicionales. ¡Éxitos!
