Tubería de agua y gas y sus características.

19-08-2018
Tubos

No hace mucho tiempo, en la construcción de prácticamente cualquier tubería, se utilizaron tuberías de agua y gas (VGP). Hoy en día, su popularidad ha disminuido ligeramente, pero aún se utilizan ampliamente en la construcción de sistemas de calefacción, gas y agua.

A continuación, consideramos las características de estas tuberías, sus tipos y métodos de instalación.

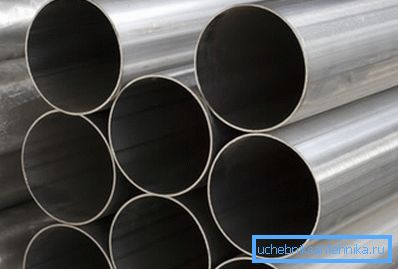

Tuberías de agua y gas.

Características de la tubería AIV

La gran popularidad de estos productos, a pesar de la amplia gama de tuberías en el mercado, se explica por el hecho de que la instalación de tuberías hechas de otros materiales no es posible en secciones de rutas abiertas. Incluso las tuberías de polietileno no se pueden utilizar para todos los casos (consulte también el artículo Tuberías de agua y gas de acero: sus características y características).

Además, algunas condiciones técnicas definen requisitos estrictos para las tuberías de gas, debido a que las tuberías de plástico no pueden usarse para su instalación, sin importar qué tan alto sea su rendimiento. Por lo tanto, no hay duda de que durante mucho tiempo estas tuberías seguirán siendo relevantes.

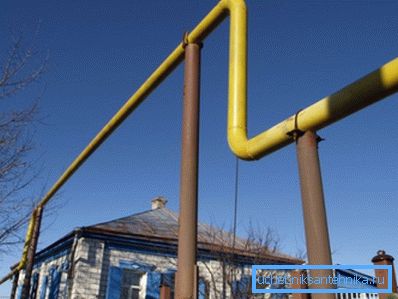

Gasoducto

Entre sus principales ventajas se encuentran los siguientes puntos:

  • Costo suficientemente bajo;
  • La posibilidad de material de soldadura;
  • La posibilidad de doblarse;
  • Alta resistencia
  • Resistencia a la distorsión por calor;
  • Resistencia a fuertes choques hidráulicos;
  • Durabilidad

Cabe señalar que todas estas características de las tuberías de agua y gas son características de toda su gama.

Presta atencion La durabilidad de la tubería depende de las condiciones de operación y del fluido transportado.

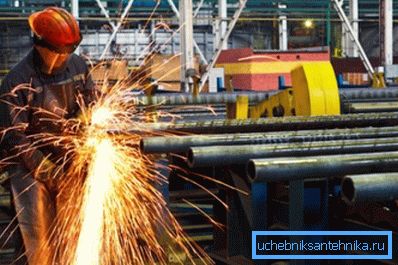

Producción de tubos

Tecnologia de fabricacion

Las tuberías VGP están hechas de acero al carbono.

La tecnología de producción es la siguiente:

  • Los primeros espacios en blanco preparados para el producto - tiras.
  • Luego se moldean, con el resultado de que los espacios en blanco toman la forma adecuada.
  • A continuación, hacer una costura con soldadura eléctrica. Después de eso, la tubería se puede considerar terminada.

La calidad estándar de estos productos está regulada por GOST 3262-75. Cabe señalar que una radiografía radiográfica es un procedimiento de control de calidad obligatorio. Esto se debe al hecho de que la costura es el sitio de mayor riesgo.

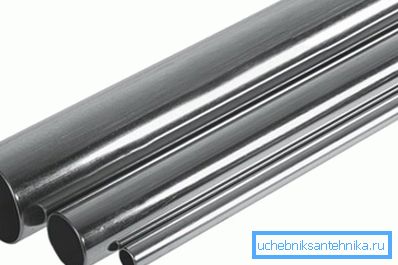

Tubos de acero galvanizado.

Caracteristicas

Sin entrar en todo tipo de matices que el consumidor promedio generalmente no es requerido, considere las características operativas básicas de estos productos, cuyo conocimiento puede ser útil para trabajar con ellos.

Por ejemplo, si es necesario realizar una reparación sin escala de un sistema de suministro de agua o un sistema de calefacción, se debe saber qué tipo de tuberías se deben preferir.

Las características técnicas de la tubería de gas y gas según GOST 3262 75 incluyen:

  • Diámetro;
  • Pase condicional;
  • Espesor de la pared y algunos otros parámetros.

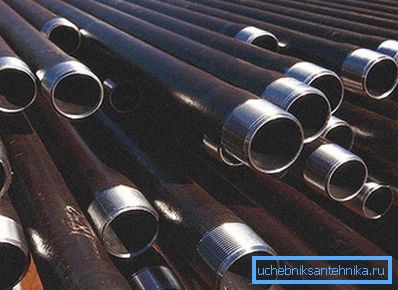

Tuberías de agua y gas roscadas.

Clasificación de la tubería AIV

La gama de tuberías de agua y gas también determina el GOST 3262-75, según el cual los productos difieren principalmente en:

  • Acero galvanizado;
  • Acero no galvanizado (negro).

El zinc previene el desarrollo de la corrosión. En consecuencia, la durabilidad de los productos galvanizados puede ser mayor.

Además, según el grado de disponibilidad, las tuberías pueden ser:

  • Con cortes roscados en ambos extremos;
  • Sin hilo

Presta atencion En el fabricante de la tubería se puede aplicar rosca corta o larga. Los tubos roscados galvanizados también pueden equiparse con acoplamientos.

En la foto - tubo reforzado.

Dependiendo del grosor de la pared, el tubo VGP negro se divide en los siguientes tipos:

  • Reforzado - espesor de pared de 2,5 a 5,5 mm.
  • El grosor de la pared de luz oscila entre 1,8 y 4 mm.
  • Ordinario - espesor de pared en el rango de 2 - 4.5 mm.

Los tubos de luz pueden funcionar a una presión hidráulica de aproximadamente 25 kgf / cm2, mientras que los reforzados pueden soportar 32 kgf / cm2.

Grupos de precisión

Hay dos grupos de precisión para este producto:

Exactitud normal En la fabricación de estos productos no están estandarizadas las propiedades mecánicas y la composición química. Como regla general, se utilizan para gasoductos, tuberías de agua y sistemas de calefacción domésticos.
Mayor precisión Las tuberías galvanizadas pertenecen a este grupo. Se utilizan en la instalación de autopistas globales. Los productos soportan una presión interna de 40-50 atmósferas.

Presta atencion Al marcar los productos considerados no se indica el diámetro exterior. Este parámetro es reemplazado por el pasaje condicional, que permanece sin cambios, independientemente del grosor de la pared. El paso condicional (DU) y el espesor de las paredes están regulados por GOST.

Normalización

Las tuberías VGP generalmente son fabricadas por fabricantes de las siguientes longitudes:

  • 4-12 metros;
  • Longitudes múltiples medidas;
  • Longitud no medida (situada dentro de la medida).

La desviación máxima en términos de longitud y peso no debe exceder más del ocho por ciento. Debo decir que el precio de los productos no depende de su longitud, sino del peso. En consecuencia, cuanto mayor sea el diámetro y el espesor de las paredes, mayor será su costo.

Presta atencion El peso de la tubería galvanizada difiere en gran medida del peso de los productos ordinarios en un 3 por ciento.

El peso del gasoducto según GOST 3262 75 se calcula teniendo en cuenta la densidad del acero de 7.85 g / cm3. El peso máximo por metro (grosor de pared 5,5 mm y diámetro 165 mm) es de 21,63 kg. El peso mínimo por metro de carrera es de 370 g (el diámetro del producto es de 10 mm y el grosor de la pared es de 1,8 mm).

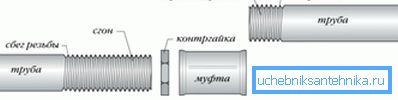

Ensamblaje Roscado

Características de instalación

La instalación de tuberías utilizando este material se puede realizar de dos maneras:

  • Método roscado utilizando acoplamientos;
  • Por conexión de soldadura eléctrica.

Las instrucciones de instalación en el primer caso se ve así:

  • En primer lugar, la tuerca de bloqueo debe atornillarse en la barra roscada.
  • Luego, la rosca debe lubricarse con un sellador o un rollo de envoltura, empapado previamente en sellador. Para la instalación de la tubería, puede impregnar remolque con grasa.
  • Luego el hilo debe ser atornillado en la manga.
  • La conexión roscada de las piezas debe asegurarse con una tuerca de seguridad, que debe apretarse antes del contacto estrecho con el acoplamiento.

En cuanto a la instalación soldada, es necesario utilizar tuberías con extremos lisos.

El diagrama de cableado es el siguiente:

  • Los extremos de las partes unidas se ubican en una superficie plana y se presionan entre sí.
  • Luego, en el área de la articulación, se realiza el clavado: una unión soldada por puntos desde varios lados.
  • Después de eso, las tuberías atascadas deben ser niveladas horizontalmente. Simplemente puedes enrollarlos sobre una superficie plana.
  • Después de esto, la unión se sella con una costura sólida alrededor de la circunferencia.

Debo decir que para hacer una conexión con sus propias manos, si no es un soldador experimentado, es poco probable que tenga éxito. Por lo tanto, para reparaciones independientes es mejor usar la primera opción.

Conclusión

A pesar de la gran popularidad entre los consumidores de tubos de polímero, los tubos de VGP siguen siendo muy populares, y lo serán por mucho tiempo. Esto se debe a sus características y una serie de otras ventajas expresadas anteriormente.

Desde el video en este artículo, puede obtener más información sobre este tema.
