Tubería de agua y gas: control remoto y dimensiones reales.
¿Qué es este parámetro - control remoto? ¿Cómo se compara con los tamaños reales de tubería? ¿Para qué se introduce y en qué unidades se puede medir? ¿Qué valores puede tomar? En el artículo intentaremos responder estas preguntas.

Que es
El control remoto (diámetro nominal o nominal, paso nominal) es un parámetro que caracteriza la compatibilidad de las tuberías y accesorios para ellos. Por ejemplo, cualquier tubería DN25 será compatible con el ángulo o el embrague del mismo paso condicional.
Aunque el paso condicional es aproximadamente igual al diámetro interior en milímetros, generalmente se da sin indicar ninguna unidad. Es decir, el nombre de la tubería DU40 será correcto, pero el DN 50 mm - no.
Nota: es posible una coincidencia exacta entre el paso condicional y el diámetro interno real, pero es más una coincidencia que una regla. Las dimensiones de la tubería DN 65 o 100 se rigen por el GOST aplicable; sin embargo, un paso condicional corresponde a un diámetro exterior y varios valores de espesor de pared, lo que, obviamente, dará alguna variación en los diámetros internos.

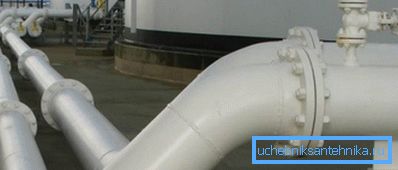

Una lista completa de pases condicionales está contenida en GOST 28338-89. Proporciona un rango de valores de 2.5 a 4000. Sin embargo, como estamos interesados principalmente en tuberías de tuberías, en el futuro nos limitaremos a las tuberías de agua y gas de acero fabricadas de acuerdo con GOST 3262-75; Su control remoto máximo está limitado a 150.

Es útil saber que la tabla de valores del paso condicional se elige de tal manera que cada tamaño subsiguiente aumente la capacidad de la tubería en un 60 - 100%. Ella, como recordamos de la física, es proporcional al área de la sección transversal, que crece después del cuadrado del diámetro.
Pulgadas y tallas
A riesgo de confundir aún más al lector, tenemos que mencionar un hecho más relacionado con los tamaños de las tuberías. Según los estándares rusos, la unidad de medida para el diámetro de la tubería es milímetro.
En el caso de la DM, no se especifica, pero está implícito; Sin embargo, para las tuberías de agua y gas, junto con algunos pasajes condicionales abstractos, se utiliza una pulgada inglesa. Por lo tanto, la tubería DN20 a menudo se conoce como 3/4 de pulgada, y la tubería DN32 como 1 1/4.
Referencia: pulgada inglesa es de 2.54 cm.
En esta simple conversión de pulgadas al sistema de medición métrico, nos llevará a un descubrimiento inesperado.
Según GOST 3262-75, las dimensiones de la tubería DU15 deben corresponder a los siguientes valores:
- Diámetro exterior - 21.3.
- El grosor de la pared es 2.5, 2.8 o 3.2, dependiendo de a qué tipo de producto pertenece (puede ser ligero, ordinario y reforzado). En consecuencia, un simple cálculo nos dará un diámetro interior de 16.3, 15.7 o 14.9 mm.
Mientras tanto, 1/2 pulgada es 12.7 mm. Entonces, ¿qué significa el nombre de tubo de media pulgada? Solo que en él es posible cortar una talla de tubería del tamaño correspondiente.

Vamos a dar algunos valores de los tamaños que se utilizan a menudo en la instalación de roscas de tuberías de equipos sanitarios.
Tamaño de la rosca de la tubería (pulgadas) | Diámetro exterior (cresta, mm) | Diámetro interno (en los canales, mm) |
1/2 | 20,956 | 18,636 |
3/4 | 26,442 | 24,119 |
1 | 33,250 | 30,294 |
1 1/4 | 41,912 | 38,954 |
1 1/2 | 47,804 | 44,817 |
2 | 59,616 | 56,659 |
GOST 3262-75
Volvamos, sin embargo, a las tuberías de gas de agua. Para averiguar cuáles son las dimensiones de la tubería DU20 o cuál es el diámetro exterior de la tubería DU50, basta con examinar cuidadosamente el GOST 3262-75, según el cual están hechas.
Dimensiones
Pase condicional | Diámetro exterior | Espesor de la pared del tubo | ||
Pulmones | Común | Amplificado | ||
15 | 21.3 | 2.5 | 2.8 | 3.2 |
20 | 26,8 | 2.5 | 2.8 | 3.2 |
25 | 33.6 | 2.8 | 3.2 | 4.0 |
32 | 42.3 | 2.8 | 3.2 | 4.0 |
40 | 48.0 | 3.0 | 3.5 | 4.0 |
50 | 60.0 | 3.0 | 3.5 | 4.5 |
65 | 75.5 | 3.2 | 4.0 | 4.5 |
80 | 88.5 | 3.5 | 4.0 | 4.5 |
90 | 101.3 | 3.5 | 4.0 | 4.5 |
100 | 114.0 | 4.0 | 4.5 | 5.0 |
125 | 140.0 | 4.0 | 4.5 | 5.5 |
150 | 165.0 | 4.0 | 4.5 | 5.5 |
Aquí está una lista completa de tamaños estándar descritos por el estándar. Para saber, por ejemplo, todos los tamaños de tubería DU40, es suficiente encontrarlo en la tabla.
Presta atencion El diámetro interior es igual a la diferencia entre el diámetro exterior y el espesor de doble pared. Para el peso ligero de DU40, será 48 - (3 x 2) = 42 mm.
Otros requisitos
La norma no solo contiene la gama de productos fabricados de acuerdo con ella.
Tiene una serie de requisitos de producción.

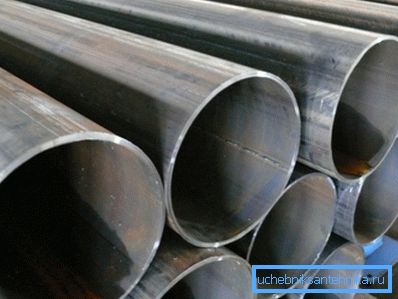

- Todos los tubos VGP son electrosoldados, es decir, se producen al enrollar un tocho plano y luego soldar una costura longitudinal.

- En el marco de la norma, se pueden producir sin recubrimiento resistente a la corrosión y galvanizados.
Útil: el precio de este último es mayor en aproximadamente un 50%.

- La presión hidráulica de trabajo debe ser de al menos 25 kgf / cm2 para productos livianos y ordinarios, y 32 kgf / cm2 para reforzado.
- La longitud de los segmentos rectos es de 4 a 12 metros.. Según GOST, se pueden suministrar longitudes no medidas, dimensionales y multidimensionales; En este último caso, se hace un margen de 5 mm para cada corte.
Cosas utiles
Finalmente, permítanos darle algunos consejos útiles al propietario de una casa o apartamento que instalará suministro de agua o un sistema de calefacción con sus propias manos.
- Tiene sentido utilizar acero negro solo en calefacción. Y luego, siempre que el sistema de calefacción no se reinicie durante el verano: la combinación de humedad y acceso al aire está contraindicada.

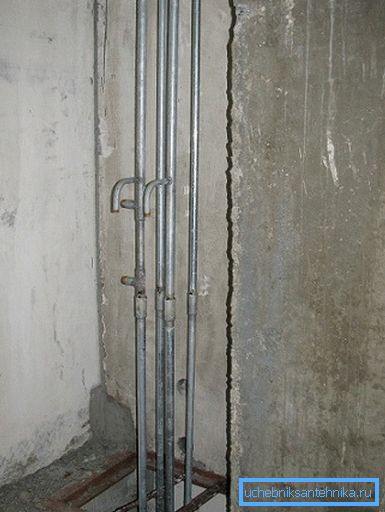

- Galvanizado exclusivamente en los hilos. La instrucción está relacionada con el hecho de que el recubrimiento de zinc se quema en las uniones soldadas.

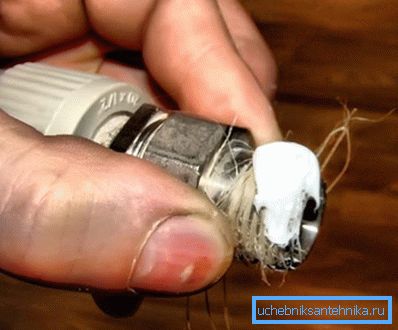

- Para sellar conexiones roscadas es más fácil y económico usar lino con pintura. El lino es barato pero se pudre; La pintura resuelve completamente este problema.

Conclusión
Esperamos que el material ofrecido al lector lo ayude a orientarse en los tamaños estándar de tubos de acero en el mercado. Como siempre, se puede encontrar información adicional en el video de este artículo. ¡Éxitos!
