Tubería de acero inoxidable corrugado para diversas

28-10-2018
Tubos

Los fabricantes actuales de equipamiento sanitario buscan en todo momento facilitar el trabajo de instalación de comunicaciones. El resultado de su arduo trabajo fue un tubo de acero inoxidable corrugado para gas, plomería, calefacción y otros sistemas. Gracias a las tecnologías modernas, fue posible combinar la resistencia del metal y la flexibilidad en los productos, que es principalmente inherente a los productos de caucho.

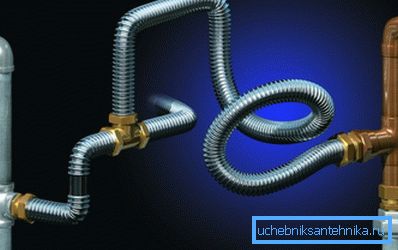

La foto muestra el tubo instalado.

Características características de los productos.

Los antepasados ​​de la producción son japoneses, pero más tarde la tecnología se hizo popular en toda Europa. En el mercado se ofrecen elementos con diferentes diámetros, lo que permite asegurar el tendido de varias redes de comunicación.

Las tuberías de acero inoxidable corrugado se conectan mediante accesorios de tubería de latón que tienen un diseño bastante simple.

  • El grosor de la pared de los productos es de solo 0,25-0,3 mm, pero al mismo tiempo su capacidad para soportar una presión significativa es bastante alta. Esto permite su funcionamiento en sistemas centralizados y autónomos.
  • Por producción solo se aplica acero de alta calidad con la composición química necesaria. La concentración de los componentes principales se controla con alta precisión.
  • El trabajo de instalación se simplifica en gran medida, debido a la posibilidad de doblar el elemento con un radio mínimo. Dependiendo de los parámetros del producto, el indicador puede variar en el rango de 30-150 mm.
  • El material es simple en el procesamiento, lo que significa que se puede cortar con herramientas comunes como tijeras para metal y amoladoras. Sin embargo, es mejor utilizar un cortador de tubos especial.
  • Los productos se entregan en bobinas que tienen una longitud considerable, por lo que se puede minimizar el número de conexiones. En este sentido, se mejora la estanqueidad del sistema.
En esta forma, se realizan entregas.

Suplemento! El tubo corrugado de acero inoxidable es capaz de soportar temperaturas muy altas. Sin embargo, no es propenso a la expansión lineal, lo que no es cierto para los análogos de plástico.

Proceso de fabricación

La producción de productos se realiza en líneas automatizadas, lo que permite lograr una alta precisión al realizar las principales etapas tecnológicas. Los productos japoneses producen los productos de mayor calidad, pero últimamente el producto letón ha sido popular, ya que el precio y la calidad están igualmente relacionados.

Requisitos para productos finales.

En la salida, debe haber elementos con una superficie lisa sin virutas, grietas y otros defectos. La presencia de fracturas sugiere matrimonio, porque esos lugares son potencialmente peligrosos. Con el tiempo, puede producirse una fuga del medio de trabajo a través de ellos, y ya no es posible restablecer la estanqueidad por medios convencionales.

Tecnologia de fabricacion

La tubería corrugada de acero inoxidable se produce de acuerdo con un cierto principio. Los siguientes son los pasos básicos que subyacen a un proceso de fabricación bastante largo.

Después de revisar la tecnología, los aspectos positivos del material se harán evidentes.

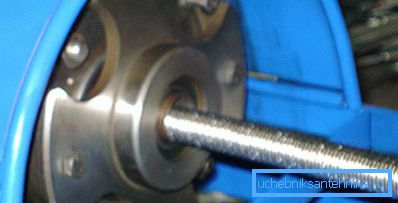

Una clara demostración de rodar.
  1. Primero, la banda de acero se trata previamente, luego de lo cual cae en la línea de formación, donde se forma un tocho cilíndrico por flexión.
  2. La siguiente es la soldadura de la junta principal en modo automático. Esta operación se realiza en un entorno especial de gases, por lo que el factor humano no afecta la calidad del producto final.
  3. Después de eso, la pieza de trabajo de pared lisa se somete a un proceso de laminación con piezas de diferentes diámetros. El resultado es un tubo de acero inoxidable corrugado.
  4. En la última etapa, solo queda cortar el material en trozos medidos con una longitud de no más de 50 m. Las partes separadas se enrollan en bahías especiales para que puedan ser transportadas convenientemente.

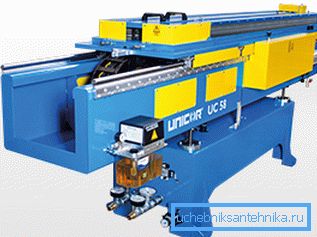

Parece la máquina necesaria para la producción.

Atencion El paso entre las circunvoluciones de las corrugaciones puede ser ligeramente diferente, ya que diferentes fabricantes se adhieren a sus propios estándares. Sin embargo, prácticamente no afecta la calidad del producto terminado.

Trabajo de montaje

La mayoría de las veces instala tubos corrugados de acero inoxidable para tuberías o suministro de gas. A veces los productos se utilizan como un adaptador para sistemas de calefacción. La tecnología de instalación prácticamente no es diferente del proceso de instalación de tuberías hechas de otros materiales. (Ver también el artículo Tuberías de polipropileno para alcantarillado: características.)

Sin embargo, la utilización de estos productos para llevar a cabo la instalación lleva mucho menos tiempo que la instalación de otros análogos, lo que se asocia con la facilidad de operación.

Al conectar el tubo, se puede doblar en cualquier dirección, proporcionando acceso a la sección deseada.

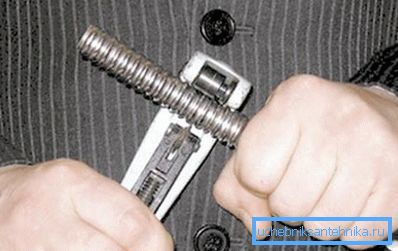

Cortar con una herramienta especial.
  1. Con un cortador de tubería manual o cualquier otra herramienta de corte, se separa una pieza de la longitud requerida.. Para ello, mida la distancia entre los puntos principales, teniendo en cuenta la curva.
  2. Directamente en la conexión con una llave, la tuerca de unión se afloja.. El tubo se inserta en el interior del sujetador. Ella debe entrar en el ajuste todo el camino.
  3. Después de eso, la tuerca se aprieta con la misma llave, hasta que se produce la fijación completa del producto en el interior.. La estanqueidad se verifica suministrando el medio de trabajo al sistema.

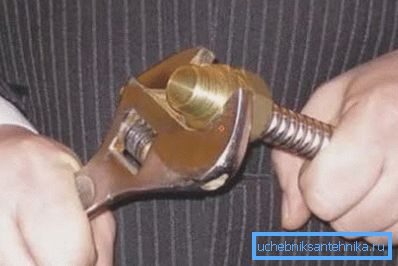

Refleja el proceso de instalación adecuado.

Presta atencion Si se instala un tubo de acero inoxidable corrugado para el gas, se presta mayor atención a las juntas, ya que incluso un pequeño deslizamiento puede provocar fugas.

Normas interestatales

En cuanto a las regulaciones, los productos corrugados adecuados para redes de gas, plomería u otras redes de comunicación deben cumplir con los requisitos de los párrafos GOST 10705-80, que contienen información sobre elementos soldados de acero con soldadura eléctrica. Al controlar la calidad de la junta mediante un método no destructivo, es obligatorio realizar pruebas adicionales por presión hidráulica.

Para determinar la calidad de los productos seleccionados se corta en la muestra para varios tipos de pruebas. Si estamos hablando de la prueba de resistencia al impacto, entonces solo tomamos tres plantillas. En cuanto a la composición química del material base, el acero, está determinado principalmente por las disposiciones de GOST 22536.0, donde se encuentra la información básica sobre las normas.

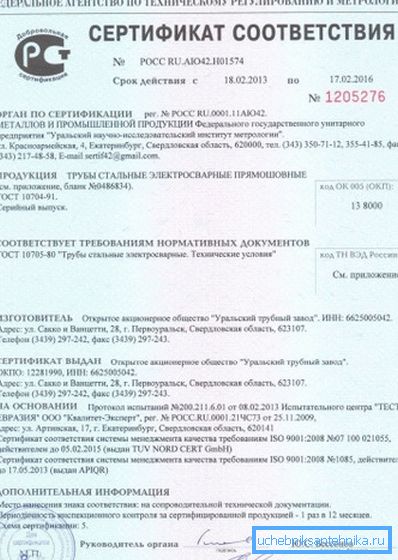

Un ejemplo de un certificado de conformidad.

El tubo de acero inoxidable recocido corrugado se fabrica de acuerdo con otras normas. El proceso se rige por los párrafos de GOST 9941-81, que se refiere a información sobre productos sin soldadura deformados por calor.

En conclusión

La información se presentó para principiantes interesados ​​en productos modernos para los sistemas de comunicación de dispositivos en edificios privados y de apartamentos. La instrucción visual, así como el video en este artículo, brindarán la oportunidad de llevar a cabo la instalación de productos corrugados con sus propias manos.
