Tubería de 60 a 60 perfil cuadrado: parámetros técnicos y

06-10-2018
Tubos

La gama de productos especializados puede ser bastante amplia, en particular, esto incluye un triángulo, un rombo, círculos truncados y mucho más, pero los perfiles más comunes son cuadrados y rectángulos. El tubo cuadrado 60x60, es solo un caso especial de un producto de perfil, es un circuito cerrado con dimensiones de lados de 60 mm.

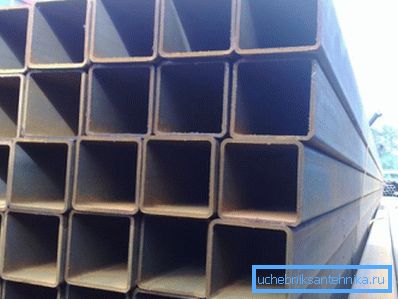

Foto de perfil cuadrado.

Importante: si calcula el porcentaje por área de uso, el tubo cuadrado 60 60 tiene la mayor demanda en la industria de la construcción, representa alrededor del 70%. La ingeniería mecánica se lleva la mayor parte del treinta por ciento restante, y solo una pequeña parte corresponde a otras industrias.

¿Cuáles son las ventajas de la forma?

  • La plaza en sí tiene dos refuerzos paralelos naturales, en vista de los cuales el diseño se distingue por una estabilidad envidiable.. Por extraño que parezca, el acero monolítico cuadrado de una pieza tiene características de estabilidad mucho menores. Además, el monolito, naturalmente, pesará enormemente más que un tubo de 60x60x5.
  • Si no tiene en cuenta los grados de acero inoxidable o aleado, todas las demás estructuras con esta forma, sin fallas, se tratan con compuestos especiales que protegen contra la corrosión.

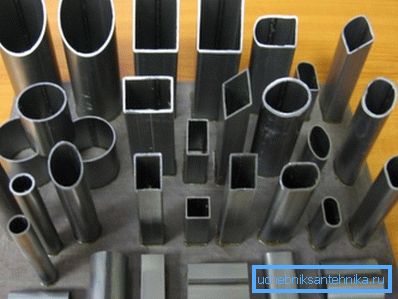

Que son los perfiles.
  • La forma cuadrada de las estructuras facilita enormemente la instalación de dichos productos en bases paralelas-perpendiculares. Además, el revestimiento posterior, por ejemplo, paneles de yeso, no es particularmente difícil.
  • Como se sabe, la construcción en sí misma, por ejemplo, un tubo 60 60 3 o un tubo 60 60 2 es hueco. En la construcción y la ingeniería mecánica, esto brinda una excelente oportunidad para colocar varios tipos de cableado oculto o comunicaciones dentro del producto.
  • Además, una ventaja importante es que la forma cuadrada se almacena fácilmente y se empaqueta en pilas compactas y regulares.. Esto simplifica enormemente el almacenamiento y transporte de mercancías.

Características y secretos de la fabricación.

En realidad, si hablamos de las características de las estructuras de esta forma, entonces algunas de ellas ya están incorporadas en el marcado. Los dos primeros dígitos describen la dimensión de los lados en milímetros, el último valor indica el grosor de las paredes.

Pero además de esto, el precio de los bienes depende directamente de la masa. Liberación de la base por peso, más al calcular la carga en la base, es importante saber cuál es, por ejemplo, el peso de un tubo de 1 metro 60x60x4.

Datos de peso

Tubos de acero inoxidable.

En todos los materiales de referencia, es habitual aportar la masa calculada del producto con una longitud de 1 metro, en otras palabras, el peso de 1 metro corriente. Este valor depende directamente de dos características principales, la principal de las cuales es el grosor de la pared de la estructura, que se indica en la marca con el último dígito.

El segundo valor se toma exclusivamente de las tablas y describe la densidad del metal a partir del cual se fabrica el producto. Supongamos que la densidad media del acero se calcula sobre la base de 7850 kg / m?

Puedes hacer estos cálculos con tus propias manos, pero el valor será aproximado. Para los cálculos, deberá escanear la sección transversal de la estructura y luego calcular el peso de la hoja de metal. El cuadrado de la hoja se multiplica por el valor de la tabla de la densidad y el espesor del material.

Importante: cualquier lote de productos, excepto el certificado de calidad, debe tener un pasaporte. La instrucción requiere que en cada documento para las mercancías, es obligatorio especificar el peso de un contador de este material en particular.

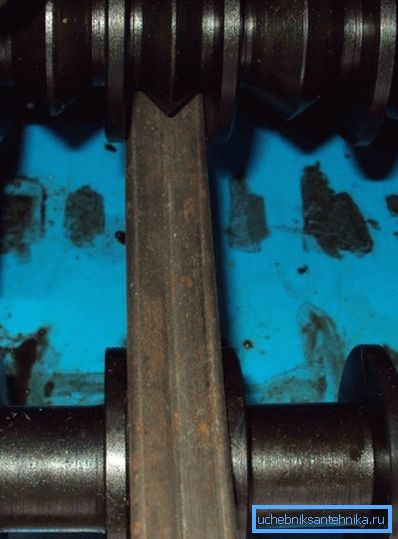

Rodó a través de los rodillos.

Si solo va a comprar y necesita saber cuánto pesa un tubo cuadrado de 60 x 60, estos datos se pueden encontrar en las tablas correspondientes. El estándar es tomado por un rango de tubos cuadrados de un cierto tamaño indicado en el GOST correspondiente.

El grosor de las paredes de los productos con una sección transversal de 60x60 puede variar entre 1 y 8 mm. No es realista enumerar todos los datos en el artículo, por ejemplo, damos solo el peso de varios tamaños comunes.

Marcado del producto Peso Marcado de acero En 1 tonelada
Peso de la tubería 60x60x2, 1p / m. 3.71 lbs. 1 - 3 pps. 269m
Peso de la tubería 60x60x3, 1p / m. 5,39 kg. 3 SP - PS 185m
Peso de la tubería 60x60x4, 1p / m. 6,91 kg. 3 SP - PS 144m
Sección del diseño redondeado.

Como ha notado, en esta tabla hemos indicado el peso para un grado de acero en particular, esto es muy importante, ya que el peso de una tubería es 60 60 3, para un acero inoxidable o metales no ferrosos, ya será significativamente diferente. Los datos sobre cuántos metros hay en 1 tonelada tampoco se dan al azar. El hecho es que la base de metal y otras organizaciones comerciales venden productos por peso, ya que con estos datos es más fácil calcular cuántos kilogramos de productos necesita.

También se debe tener en cuenta que la sección transversal cuadrada no siempre es claramente cuadrada, por lo tanto, en diferentes GOST, las estructuras con el mismo grosor de pared y tamaños de borde pueden tener diferentes pesos. Esto se debe a que las esquinas pueden ser afiladas o redondeadas. Para un producto con esquinas redondeadas, el radio a menudo también se indica en la marca.

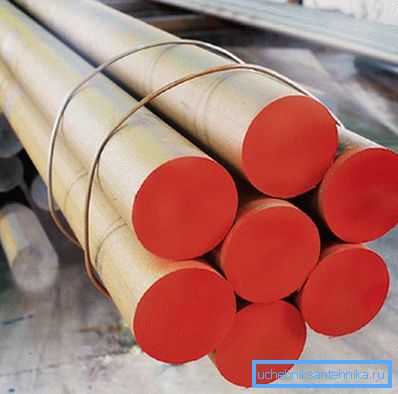

Pipa de metal billet.

Importante: Tenga cuidado, en la mezcla de materiales según GOST, se indica un valor de masa de referencia para un grado de acero determinado y una sección específica. En los mismos documentos, el valor posible de la desviación siempre se indica, por regla general, este valor fluctúa entre 10 y 12%.

Por supuesto, el método de cálculo más moderno y rápido es ahora una calculadora en línea. Dichos programas están diseñados para que puedan ser utilizados incluso por una persona alejada de las complejidades de Internet.

Allí solo debe ingresar los datos iniciales y en un momento se le dará un resultado exacto que indica los errores y las tolerancias.

Unas palabras sobre la producción.

Laminadora en caliente.

Tubo cuadrado 60 60, se puede realizar de diferentes formas. La elección del método de producción depende de la composición y el grado del metal utilizado. También de gran importancia es qué características finales se requieren para obtener.

La producción se divide en dos áreas principales, la fabricación de productos laminados sólidos y estructuras soldadas curvadas. Cada una de estas áreas, a su vez, se divide en varios nichos.

Los productos sólidos se hacen usando dos tecnologías diferentes. Esta es la tecnología de laminación en caliente y la producción de estirado en frío. Ambas direcciones dan productos de alta calidad.

Pero el laminado en caliente está diseñado más para la producción de estructuras de paredes gruesas de diámetro medio y grande. Las tuberías estiradas en frío se distinguen por una pared delgada y, en consecuencia, no por una masa alta.

El laminado en caliente se conoce desde hace bastante tiempo. El proceso es costoso y consume mucha energía. Inicialmente, en hornos de gas o de inducción especiales, un tocho de metal ya formado se calienta a una temperatura de más de 1200 ° C.

Después de lo cual, en varias etapas, se moldea por laminación repetida. La cavidad interna está hecha por un dispositivo especial llamado mandril.

Al final, el perfil resultante se enfría lentamente y luego pasa a la preparación previa a la venta, los defectos menores de diseño se eliminan allí. Antes de la liberación, los productos pasan por el Departamento de Control de Calidad, donde se llenan todos los documentos.

Los tubos sin costura son producidos por tecnología especial al tirar, formando una sola hoja de metal. Con una reducción en frío del metal, su estructura interna cambia y pierde su elasticidad. Para restablecer la elasticidad, después del moldeo, el metal se calienta y se deja enfriar lentamente, este procedimiento se denomina revenido.

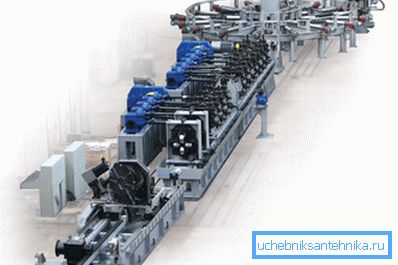

Línea para la producción de estructuras de costura recta.

En cuanto a las estructuras soldadas, pueden soldarse mediante soldadura eléctrica o en hornos de inducción. El tubo del pre-marco está doblado en líneas especiales. Esta producción es menos costosa, el precio de las estructuras soldadas es mucho menor que el de los laminados sólidos, por lo que son mucho más utilizados en la industria.

El video en este artículo muestra las sutilezas de la tecnología.

Conclusión

Este perfil es ampliamente utilizado en todas las áreas de la industria. No olvide que cualquier producto de esta clase debe ser certificado. Si en productos de metales ferrosos se puede emitir un certificado para un lote, entonces, en el caso de los metales no ferrosos y los grados de acero aleado, cada producto debe tener un certificado (consulte también el artículo Tubería 60 para 60: revele todas las características).

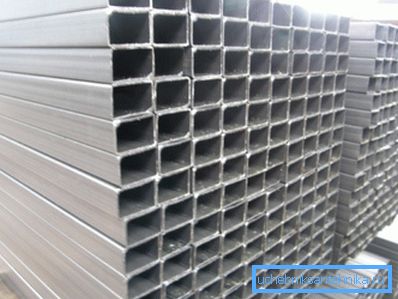

Almacén de estructuras metálicas.
