Tubería corrugada de doble pared: alcance y parámetros

La construcción de edificios residenciales, industriales y públicos, hospitales, guarderías y edificios públicos (cines, gimnasios, tiendas, bares, restaurantes) no está completa sin la instalación de comunicaciones subterráneas y de superficie, que requieren una tubería corrugada de HDPE / LDPE de doble pared.

Dicha protección se usa para cables e hilos eléctricos, líneas de radio y comunicaciones (teléfono, Internet), y se puede cubrir con tierra, concretarse o montarse en la superficie de paredes y techos; a menudo se les llama canal de cable. A continuación, le informaremos sobre la tubería en sí y sus métodos de instalación, y también veremos la demostración en video de este artículo.

HDPE / LDPE

Explicacion La abreviatura PND significa polietileno de baja presión y polietileno de alta presión, respectivamente LDPE. También hay presión media de PE con la abreviatura PSD.

PE como material

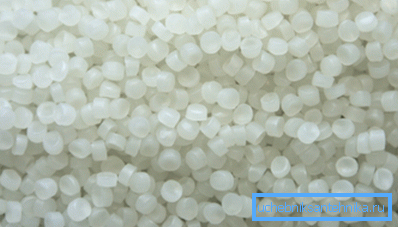

• El polietileno (PE) o un polímero termoplástico de etileno, es un compuesto orgánico que se presenta en forma de gránulos de 2 mm a 5 mm de tamaño para el procesamiento, y puede denominarse el tipo de plástico más común en el mundo.. El PE tiene excelentes propiedades impermeabilizantes y dieléctricas, resistente a las heladas, resistente a los golpes, suaviza a una temperatura de 80 ° C. hasta 120? C. A menudo se confunde con celofán, pero este último es un material vegetal.
• El PE es un material combustible, pero no reacciona a los compuestos alcalinos de cualquier concentración y soluciones de sales básicas, ácidas y neutras, ácidos orgánicos e inorgánicos.. Estos indicadores, junto con la resistencia al agua, hacen que el canal del cable, que es el tubo de doble pared HDP / LDPE, sea casi indispensable al instalar la electrificación, la radio y las comunicaciones de comunicaciones.

Diferencias entre HDPE y LDPE

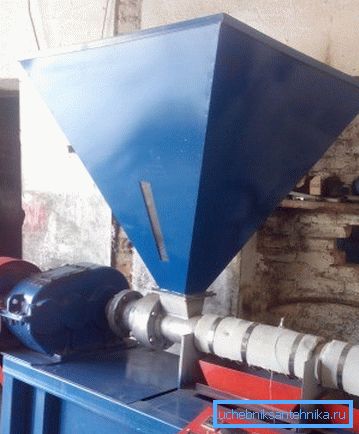

Se forma polietileno de baja presión (HDPE) o PE de alta densidad (PVP) a una temperatura de 120 C-150 C, con una presión inferior a 0.1-2 MPa con catalizadores Ziegler-Natta. La polimerización en este caso se lleva a cabo en suspensión por el mecanismo de coordinación iónica, donde la salida es un producto con un peso molecular de 80000-300000 (peso promedio) y un grado de cristalización de 75-85%.

Polietileno de presión media (PSD) o PE de alta densidad (PVP) se forma a una temperatura de 100-120 ° C, con una presión inferior a 3.0-4.0 MPa con catalizadores Ziegler-Natta. Producido gotas de solución, como escamas, donde la salida es un producto con un peso molecular de 300,000-400,000 y un grado de cristalización de 80-90%.

El polietileno de alta presión (LDPE) o PE de alta densidad (PVP) se forma a una temperatura de 200-260 ° C, con una presión inferior a 150-300 MPa, donde el peróxido orgánico u oxígeno actúa como un iniciador. El proceso tiene lugar en un reactor tubular o autoclave, donde la reacción se lleva a cabo mediante un mecanismo radical. La salida es un producto con un peso molecular de 80000-300000 y un grado de cristalización de 50-60%.

Nota Debe tenerse en cuenta que la definición de polietileno como material de alta, media o baja presión o alta densidad puede denominarse retórica. A menudo, el material tiene el mismo peso molecular y densidad, básicamente todo depende de la estructura y el grosor del producto terminado. Por lo tanto, las tuberías de LDPE son generalmente delgadas y ásperas al tacto, y LDPE es suave y viscosa cuando se estira, y su precio es, por supuesto, más alto.

Solicitud

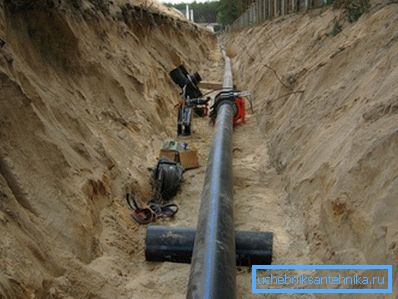

Las tuberías de polietileno de baja presión se utilizan para tuberías de presión y sin presión, por ejemplo, para la instalación de aguas residuales para la construcción industrial y civil, y (en algunos casos) para el suministro de agua. La excepción aquí es, quizás, la industria química, donde se utiliza PE de alta presión para las alcantarillas.

La instalación de dichas tuberías se puede realizar soldando las tuberías o uniendo el zócalo con un sellador de goma, y ​​este segundo método es bien conocido por la mayoría de los residentes que han tenido que lidiar con reparaciones en el hogar o incluso hacerlas con sus propias manos.

Para aguas residuales domésticas, se utiliza HDPE con un diámetro de 50 mm y 100 mm, y en algunos casos de 32 mm (para lavadoras y lavavajillas) y 150-200 mm (para aprovechar el sistema de alcantarillado municipal).

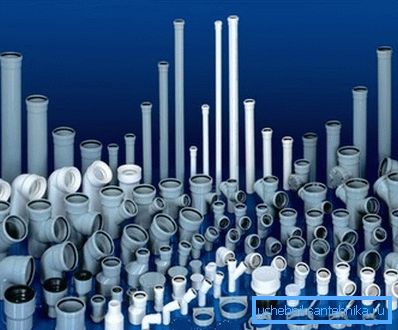

Para unir tuberías de HDPE, para desacoplamientos, giros, transiciones a otro plano, así como para cambiar el diámetro, se utilizan accesorios de diferentes configuraciones, que están hechos de un material homogéneo con sellos de goma.

Para tuberías de agua a baja presión, donde el suministro se realiza mediante hidróforo o una bomba sumergible, use tuberías de HDPE con un diámetro de 32 mm. Para su unión se utilizan accesorios rotativos, rectos y reductores para la conexión por compresión.

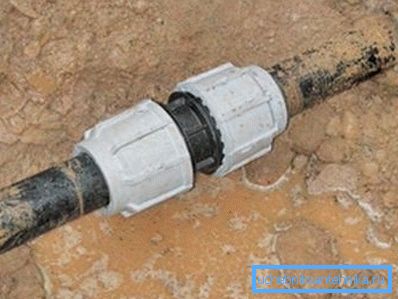

Las tuberías de PE de alta presión se utilizan para tuberías de agua, como revestimiento para pozos artesianos y de arena, así como elementos fijos para la formación de agujeros tecnológicos en el hormigón monolítico. La unión de dichos tubos se realiza mediante accesorios de compresión, este es el método más simple que no requiere herramientas especiales.

También puede ser soldadura a tope, donde se calientan los extremos de los fragmentos unidos. El tercer método implica el uso de acoplamientos de electrofusión hechos de polietileno, en cuyo interior se encuentra el electrospiral.

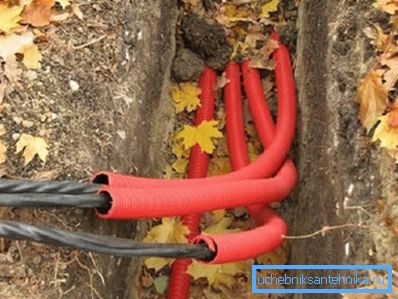

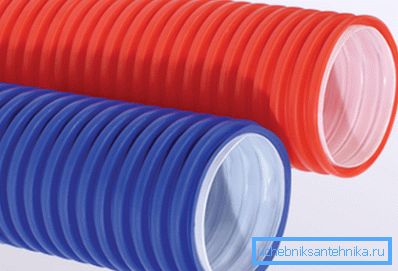

Para la instalación de cables no blindados en zanjas, así como para el cableado en la habitación, se utiliza una tubería de doble pared PND / LDPE, donde la capa superior corrugada consiste en PE de baja presión y la capa interior suave está hecha de PE de alta presión.

Conclusión

Las tuberías de HDPE y LDPE de hoy son las más comunes en la organización de comunicaciones para edificios públicos, residenciales e industriales. Para la instalación de cada modificación tiene sus propias instrucciones dadas por el fabricante.
