Tubería 60x40 mm - características y peso.

17-02-2018
Tubos

La sección de tubería de 60x40 mm es un material estructural popular, que se utiliza en la fabricación de varias estructuras metálicas. Esto se debe a su fuerza y ​​muchas otras cualidades. A continuación veremos las características y características principales de este producto, además de considerar cómo calcular el peso de una tubería de 60 a 40 mm, que es uno de sus parámetros más importantes.

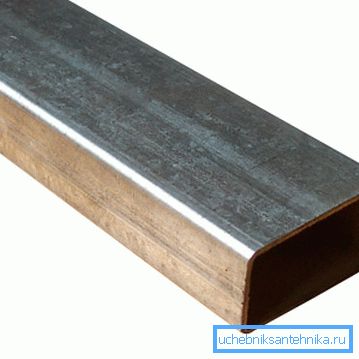

Sección de tubo 60x40 mm.

Información general

Por lo tanto, el tubo de perfil de 60 a 40 mm es un tubo en forma de varilla vacío con una sección transversal rectangular.

El producto puede estar hecho de los siguientes materiales:

  • Acero al carbono;
  • Acero inoxidable;
  • Acero poco aleado.

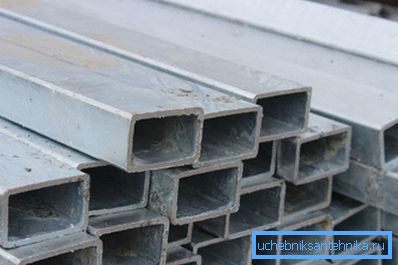

Tubos enrollados

La producción de estos productos, por regla general, se basa en la deformación de un tubo redondo convencional, como resultado de lo cual adquiere una forma rectangular. Además, existe otra tecnología, según la cual el tocho metálico (tira) se somete a deformación en un molino de calibración, después de lo cual se realiza la soldadura.

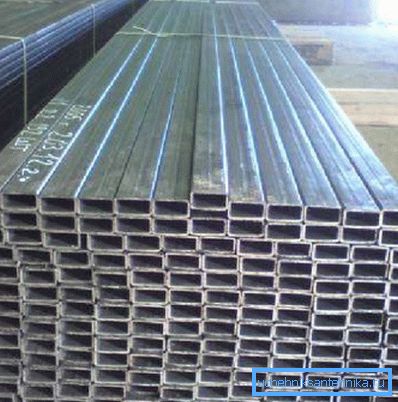

Tubos soldados eléctricos

Características especiales

Propiedades

En comparación con el producto de sección transversal circular, la característica principal de este material es su alta resistencia a la flexión, a la fractura y al torsión.

Esto puede reducir significativamente el peso del metal, porque el peso de las tuberías hechas de acero 60x40x2 será significativamente menor que la masa de una barra de metal sólido con igual resistencia.

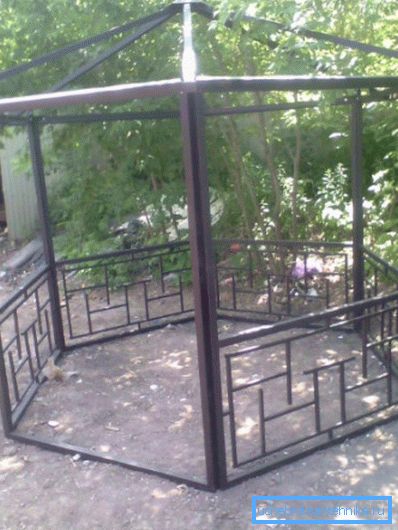

Arbor marco de los tubos pro-adelgazados

Según los datos de la bibliografía de referencia, el tubo de perfil proporciona un ahorro de material del 25 por ciento en comparación con un producto de sección redonda.

Además, hay una serie de otros aspectos positivos, entre los que se encuentran:

  • Conveniencia y facilidad de instalación, ya que las paredes del producto son planas;
  • Facilidad de carga y transporte gracias a una forma cómoda;
  • Resistencia a cargas estáticas significativas;
  • Resistencia a los cambios de temperatura;
  • Resistencia a la deformación;
  • Precio asequible;
  • Conveniencia sobre superficies planas.
Marco esqueleto de la cerca

Cabe señalar que muchas otras propiedades de los productos dependen del método de su fabricación y del material del cual están hechos. Por ejemplo, los tubos de acero inoxidable y galvanizados tienen una buena resistencia a la corrosión.

Los productos laminados, por regla general, tienen paredes más gruesas, con el resultado de que tienen una mayor resistencia. Sin embargo, debe tenerse en cuenta que el peso del tubo de perfil 60x40x2 del tipo de laminación será significativamente mayor que la masa del producto soldado similar.

Presta atencion Los requisitos técnicos para las tuberías profesionales hechas de acero al carbono se rigen por GOST 13662-86, que se aplica a las tuberías de perfil soldadas en frío y deformadas en caliente, deformadas en frío y eléctricas.

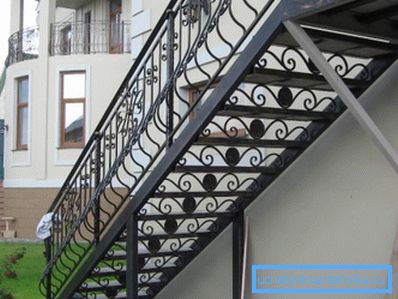

En la foto - una escalera de la proftruby.

Caracteristicas

Las secciones de tubo de plástico de 30x40 mm, como de hecho, y cualquier otro tamaño, se caracterizan por dos tipos de parámetros:

Especificaciones tecnicas Estos incluyen los siguientes parámetros:
  • El acero del que está hecho el material;
  • Qué costura tiene el producto;
  • Fuerza, etc.

Están regulados por las normas y especificaciones estatales.

Especificaciones geometricas Estos parámetros incluyen:
  • Dimensiones externas;
  • Espesor de la pared;
  • Longitud

El grosor de la pared y las dimensiones de la sección transversal siempre se indican en milímetros, y la longitud, en metros.

Todas las características son de gran importancia en el cálculo de estructuras. Por ejemplo, hay un tubo 60x40x2; el peso del producto depende del grosor de la pared. Conociendo este parámetro, es posible calcular la masa de la estructura futura.

Presta atencion La base de metal, como norma, indica el precio por el peso de los productos profesionales y no los medidores, ya que los componentes de la materia prima prevalecen en el costo del material. Es cierto que estamos hablando del peso teórico especificado en GOST.

Calculo de peso

Como el surtido de los productos en cuestión es muy extenso, pueden surgir ciertas dificultades si, por ejemplo, es necesario calcular el peso de 1 m de una tubería de 60x40x3. Por supuesto, puede aprender este parámetro de la tabla de rollos de metal, sin embargo, la bibliografía técnica y de referencia no siempre está disponible.

Por lo tanto, a continuación consideramos cómo calcular independientemente este valor. Por lo tanto, la masa de un metro de cualquier tubería profesional, como se sabe, depende del área de la sección transversal, es decir, en el espesor de la pared. Por ejemplo, debe conocer el peso del tubo de perfil 60x40x3 con un espesor de pared de 4 mm.

Puede realizar el cálculo de acuerdo con la fórmula para calcular la masa de la chapa. La única diferencia es que es necesario calcular el perímetro del rectángulo en metros. El valor obtenido debe multiplicarse por el peso específico del acero, que es de 7,85 g / dm3, y también por el espesor de la pared en milímetros.

Como resultado, la fórmula es la siguiente: M.P. = Sx2x (A + B) x?, Donde:

  • S es el espesor de la pared del perfil en metros.
  • A y B son las longitudes de los lados del perfil en metros (en nuestro caso, A = 0.06; B = 0.04).
  • ? - 7850 kg / m3 (densidad del acero).

En consecuencia, las instrucciones para calcular la masa serán las siguientes:

  • MP = 0.004x2x (0.06 + 0.04) h7850 = 6.28 kg.
  • Dado que necesitamos saber el peso del producto de tres metros, el valor resultante se debe multiplicar por tres, por lo tanto, el peso de la tubería 60x40x3 es de 18.84 kg.

Como se mencionó anteriormente, muchas de las bases metálicas ponen el precio por el peso del producto, no por la longitud. En este caso, es posible que necesite saber la cantidad de la tubería, sabiendo el peso. Por ejemplo, el peso total del producto es de 157 kg, el grosor de la pared es de 5 mm y la longitud es de 4 m.

En este caso, haga el siguiente cálculo con sus propias manos:

  • En primer lugar, debe conocer la masa de un metro de funcionamiento del producto: MP = 0.005x2x (0.06 + 0.04) х7850 = 7.85 kg.
  • Después de eso, puede averiguar que el peso de la tubería es 60x40x4 - 7.85x4 = 31.4 kg.
  • Ahora solo queda descubrir el número de tuberías profesionales, que se realiza mediante un simple cálculo matemático - 157 / 31.4 = 5 piezas.

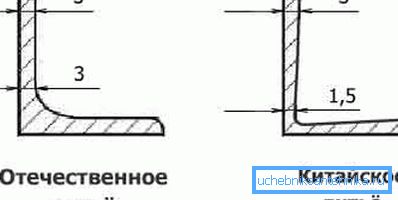

Posibles desviaciones de la forma correcta.

Presta atencion El peso real de la tubería diferirá ligeramente de los datos obtenidos al calcular la fórmula geométrica dada. Esto se debe al hecho de que la forma real de los productos difiere de la forma de las formas geométricas elementales.

Aquí, quizás, están todas las características principales de un tubo con forma de 60x40 mm.

Conclusión

Las tuberías de perfil, incluida la sección de 60x40 mm, tienen una serie de cualidades únicas, gracias a las cuales han encontrado aplicación en una amplia variedad de aplicaciones. La mayoría de las características de estos productos se detallan en los estándares estatales correspondientes, sin embargo, en algunos casos puede ser necesario realizar un cálculo en masa por su cuenta.

Como descubrimos, es completamente fácil hacer esto con una fórmula matemática simple.
