Tubería 40x40: cómo elegir palanquillas para una

Una de las variedades de tubos con forma es un tubo cuadrado de 40x40. Dependiendo del propósito y el alcance de la aplicación, estos productos tienen diferentes características técnicas, en particular, grosor y peso. Las instrucciones proporcionadas en el artículo ayudarán a los artesanos novatos que quieran hacer esta construcción de metal con sus propias manos, a seleccionar el modelo que necesiten de toda la gama disponible.

Especificaciones tecnicas

Descripción general

La tubería 40-40: 2 mm y mayor grosor, a diferencia de las variedades redondas de estos productos, no se utiliza para organizar tuberías de agua, sistemas de calefacción y redes de ingeniería similares.

La esfera principal de su uso es la instalación de estructuras metálicas, así como el uso como elemento de apoyo principal en la construcción de varios edificios.

El producto conformado tiene las siguientes características de diseño que lo distinguen de los tubos redondos y el metal laminado completo:

• espacio vacío interno;
• refuerzos

Gracias a esto, el tubo de 40-40 4 y 5 mm de espesor tiene las siguientes ventajas indiscutibles:

1. Alta resistencia a la flexión.
2. Buena resistencia.
3. Bajo peso (por ejemplo, el peso de 1 metro de una tubería de 40x40x2 es varias veces menor que el peso de una pieza de cuerpo completo de tamaño similar).

Debido a las cualidades enumeradas anteriormente, es posible reducir significativamente el consumo de metal de las estructuras sin reducir la resistencia. Esto hace posible construir edificios más complejos y altos sobre una base menos masiva.

Presta atencion Debido al hecho de que se utiliza una cantidad menor del material inicial para la fabricación de la tubería de perfil, el precio del producto terminado también es más bajo que en las partes similares de cuerpo completo.

Como las materias primas se utilizan generalmente acero de varios grados, que difiere en los indicadores de resistencia.

El tubo 40-40 3-5 mm de espesor se fabrica con las siguientes tecnologías:

• enrollando palanquillas calientes a través de un laminador;
• estampando chapa de acero y la posterior soldadura de una costura longitudinal.

Parámetros de peso

Para calcular correctamente la resistencia y otros parámetros de ingeniería necesarios de la futura construcción metálica, es necesario conocer exactamente la masa de sus elementos individuales.

Después de todo, un peso de 1 metro de una tubería de 40x40x3 mm puede diferir significativamente de un parámetro similar en un producto con una pared más gruesa o más delgada, lo que requerirá cambios en el proyecto arquitectónico que se está preparando.

Por ejemplo:

• peso del producto 40x40x1 - 1.21 kg (un metro de carrera);
• Peso de la tubería 40x40x2 - 2,33 kg;
• Peso de la tubería 40x40x3 - 3.36 kg;
• Peso de la tubería 40x40x4 - 4.3 kg;
• la masa de la pieza 40x40x5 - 5.16 kg;
• El peso de una pieza es 40x40x6 - 5.92 kg.

Presta atencion La longitud de los productos no está regulada por ningún código de construcción y depende del fabricante. La mayoría de los fabricantes ofrecen un servicio para cortar tubos de perfil en secciones de la longitud deseada, lo que facilita su transporte, almacenamiento e instalación.

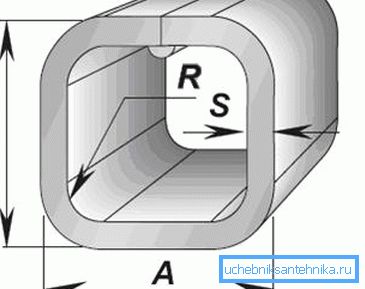

Normas y especificaciones estatales.

Las características y propiedades del consumidor de las tuberías de perfil están claramente reguladas por las normas estatales y las especificaciones técnicas, fijadas por los documentos pertinentes, que deben cumplir con todos los fabricantes.

Por ejemplo, el peso de una tubería 40-40-2 fabricada por la asociación de producción Severstal y la masa de un producto fabricado por la Planta Metalúrgica de Samara no debe diferir.

Esto permite al usuario final combinar estos u otros productos en una estructura metálica sin control y verificación adicionales de las características de cada uno de ellos.

Puede aprender estos u otros parámetros estudiando las siguientes pautas:

• TU 14-2P-328-97 - para tubos de acero doblados con costura soldada eléctrica;
• TU 14-157-95-2007 - para tubos de acero galvanizado de sección cuadrada y rectangular, fabricados con soldadura eléctrica;
• TU 14-105-737-2004: para tubos con forma de soldadura eléctrica de carbono o acero de baja aleación, que se utilizan en diversas industrias y en la producción de muebles.

Diferencias entre tuberías según GOST y TU.

La sección de tubo cuadrado de perfil estándar de 40x40 mm, independientemente del grosor de la pared, está hecha de acero ordinario. Sólo los métodos de la llamada desoxidación difieren.

Destacan:

• acero semi-tranquilo;
• acero en calma
• hirviendo de acero.

Estos parámetros de las materias primas se rigen por GOST 380 y 1050.

Las principales áreas de aplicación de la tubería correspondientes a las Normas Estatales:

• producción de estructuras metálicas de complejidad variable;

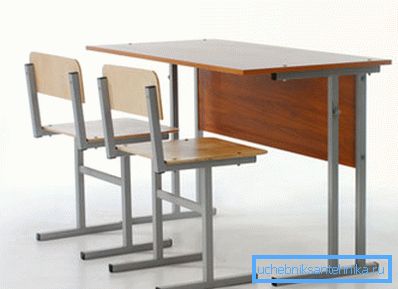

• Fabricación de marcos para muebles tapizados y otros tipos de muebles;
• En otras ramas de la ingeniería mecánica y la industria pesada.

En contraste con los productos anteriores, el tubo perfilado, producido de acuerdo con las especificaciones, es aproximadamente un 10% más pesado. El espesor de la pared es de 5 a 8 mm. La mayoría de las veces, estos son productos medidos (12 metros de largo), sin embargo, como en el caso anterior, se les permite ser cortados en el proceso de producción en segmentos de la longitud requerida. La principal diferencia es menor costo.

Este tipo de detalle es el más utilizado para:

• fabricación de muebles;
• producción de diversos elementos decorativos utilizados para la decoración interior de locales;
• En la agricultura y en algunas industrias.

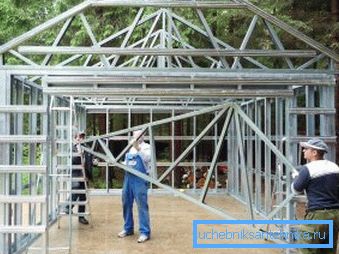

Fabricación independiente de estructuras metálicas.

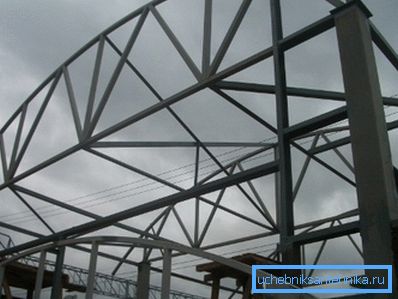

Las ventajas de los marcos metálicos en la construcción.

Los marcos de metal hechos de tubos perfilados de acero de 40-40 mm tienen muchas ventajas:

1. Bajo precio. Como se sabe, el costo de una construcción particular depende en gran medida de los materiales utilizados y las tecnologías de construcción utilizadas. La estimación para la construcción de la casa en la tecnología de marco será varias veces menor que el mismo cálculo para el edificio que se está construyendo de la manera clásica.

Presta atencion Una vivienda con estructura de madera será incluso más barata, pero en este caso la resistencia y la durabilidad se verán afectadas.

1. Alta velocidad de instalación. Usando un tubo de perfil, es posible casi la mitad del período durante el cual se construirá una casa.
2. Durante la construcción de un edificio o estructura utilizando tecnología de marco con el uso de un tubo de perfil, no hay necesidad de llevar a cabo procesos de construcción "húmedos" (con la excepción de la cimentación). Esto reduce la intensidad de trabajo y reduce el tiempo de instalación.
3. El marco de la casa hecho de un tubo de perfil no se contrae en absoluto. Por lo tanto, puede comenzar a decorarlo inmediatamente después de completar la construcción de la "caja".

Etapas y características del trabajo.

Todo el proceso de instalación de marcos metálicos desde tubos cuadrados se puede reducir a tres operaciones principales:

1. La longitud de la longitud requerida se mide desde el tubo de metal y se corta. Para hacer esto, puede usar un cortador de gas o una amoladora (dependiendo del grosor de la pared de las piezas compradas).

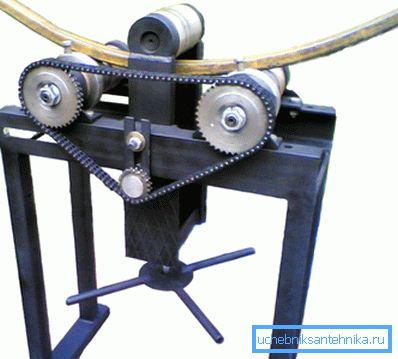

2. Si es necesario, doblar tuberías. Esto es necesario para darles el radio necesario. La herramienta aquí es un doblador de tubos manual o automático para doblar tubos. Puede ponerse en contacto con la plomería del departamento de vivienda o en un taller especial en el que tenga que trabajar con equipos especiales sin violar la integridad de su estructura interna.
3. Las piezas resultantes deben soldarse en una sola estructura. Asegúrese de que el producto terminado se corresponda claramente con el dibujo anterior.

Conclusión

Los tubos de forma cuadrada son un excelente material para la construcción, con muchas ventajas. Sin embargo, para que el producto terminado sea fuerte y duradero, debe elegir la sección transversal y el grosor de la pared, así como calcular la resistencia, teniendo en cuenta el peso de las tuberías. De lo contrario, la posible destrucción de la estructura.

Para obtener más información sobre la construcción de edificios con tecnología de armazón utilizando estructuras metálicas perfiladas, consulte el video de este artículo.
