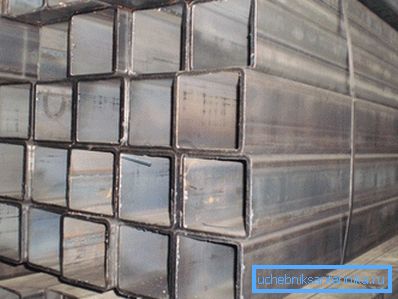

Tubería 160 a 160: descripción detallada y alcance

Los tubos de perfil son muy diferentes de sus "contrapartes redondas". La forma rectangular, cuadrada u ovalada hace que sea imposible usarlos como, por ejemplo, una tubería o alcantarillado, pero abre una gran cantidad de otras posibilidades. En particular, los bordes planos permiten que se utilicen para la construcción de marcos para diversas estructuras.

Requisitos reglamentarios para el tubo de perfil.

Incluso si el gasoducto se utilizará para fines comerciales y todo el trabajo se realizará de forma manual, no estará fuera de lugar para familiarizarse con las normas.

Puede seleccionar varios de estos documentos a la vez relacionados con las características, las reglas de etiquetado, el proceso de producción y almacenamiento de una tubería cuadrada:

• GOST 8639-68 - el documento muestra el rango por tubería cuadrada, especifica las reglas de etiquetado y los requisitos básicos para las dimensiones geométricas;
• GOST 8639-82 - contiene los mismos datos con enmiendas menores;

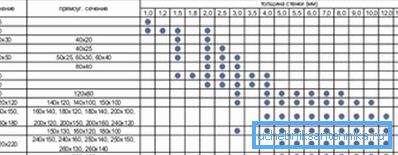

• GOST 30245-2003 - el último documento reglamentario, que combinó los datos no solo a través de una tubería con un cuadrado, sino también con una sección rectangular. Además, algunos nuevos tamaños aparecieron en la mezcla de productos, que no estaban en los documentos de años anteriores. Además de las características geométricas, el peso de la tubería también se indica en la mezcla del producto, por ejemplo, el peso de un tubo con forma de 160x160x6 es 28.29 kg / metro. m

Requisitos para las características geométricas.

Las tuberías de perfil se utilizan a menudo como estructuras de carga, por lo tanto, el cumplimiento de la geometría de la sección a lo largo de toda la longitud juega un papel particularmente importante.

En consecuencia, los requisitos son bastante duros:

• ¿El ángulo entre las paredes de la tubería debe ser igual a 90? El error máximo es 1.5?

Presta atencion Si la sección transversal de la tubería es muy diferente del cuadrado, será peor resistir la deformación por torsión. Esto puede afectar la resistencia de la estructura en su conjunto.

• la curvatura permitida de la superficie de la tubería es de 1 mm / 1 m de longitud, sobre la base de esta limitación, se calcula la curvatura total permitida en toda la longitud;
• la torsión permisible se calcula utilizando la fórmula 2 mm + 0,5 mm • L, donde L es la longitud de toda la tubería;
• Además, se controla la perpendicularidad del corte. Es decir, las longitudes en todas las caras deben ser iguales (se permite una desviación en la longitud de hasta +60 mm para tuberías de longitudes dimensionales y múltiples);
• el espesor de la pared debe coincidir con la hoja a partir de la cual se creó la tubería. Este parámetro influye fuertemente en el peso, por lo que el peso de la tubería 160x160x6 es 28.29 kg / bar. m, pero con un aumento en el grosor de solo 1 mm, esta cifra ya aumenta a 32,31 kg / bar. m

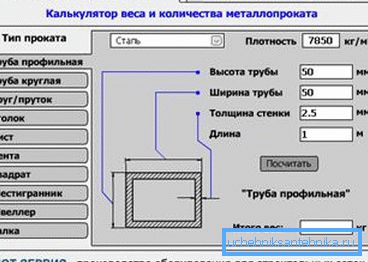

Presta atencion Más precisamente, el peso de la tubería se puede determinar utilizando calculadoras especiales en línea. Por lo tanto, puede tener en cuenta no solo la geometría de la sección, sino también el material del que está hecha la tubería.

Se presta especial atención al radio del redondeo. El estándar establece que el radio de curvatura no debe exceder el doble del grosor del metal.

Por supuesto, hay una cierta tolerancia en esta pregunta, el rango de valores permitidos de los radios de curvatura depende del grosor de la pared:

• con un grosor de menos de 6,0 mm, el valor del radio de curvatura debe estar en el rango de 1,6 a 2,4 espesores de metal;
• con un grosor de 6.0 - 10.0 mm, el radio no debe exceder de 2.0 a 3.0 grosor de pared;
• Si el grosor excede los 10 mm, entonces el valor del radio puede estar en el rango de 2.4 a 3.6 grosor del metal.

En cuanto a la altura de la sección, si no supera los 100 mm, la tolerancia es de ± 0,8%. Si el tamaño del perfil es superior a 100 mm, el error no debe superar ± 1% (valor mínimo ± 0,5 mm).

Requerimientos tecnológicos

Además de la observancia exacta de las dimensiones geométricas, el tubo de perfil debe cumplir con varios otros criterios. Indicadores tales como la calidad del corte, la ubicación de la soldadura y su resistencia se verifican necesariamente.

Presta atencion Con respecto a la calidad del corte, hay una vista de la presencia de rebabas. Para que el cliente no tenga que limpiarlos con sus propias manos, se retiran incluso en la fábrica.

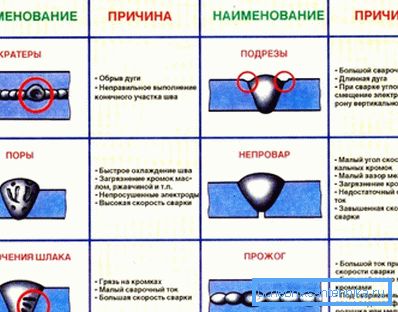

Soldadura especialmente cuidadosamente controlada, porque en teoría este es el lugar más peligroso en la tubería. En caso de una soldadura incompleta, el incumplimiento de la tecnología de soldadura, la tubería puede simplemente explotar bajo carga.

Para evitar esto, debes seguir estas reglas:

• La soldadura debe estar ubicada lejos de la aleta de la tubería. La distancia mínima es 4 veces el espesor del metal;
• se permite la falta de penetración (es decir, lugares donde los bordes de la costura no se encuentran). Se permite hasta 50 mm de penetración incompleta por 1 m de longitud, pero la longitud máxima de una de estas secciones está limitada a 20 mm;

• La resistencia a la tracción de la costura debe ser el 95% de la resistencia del metal con el que se fabrica la tubería. El costo del error puede ser demasiado alto;
• Para que la soldadura no interfiera con la instalación, se elimina una fresa (solo en el exterior). Si el grosor de la pared no supera los 4 mm, la costura no debe elevarse por encima del metal en más de 0,5 mm, con un grosor de más de 4 mm, la elevación permisible aumenta a 1,0 mm.

También en la etapa de aceptación, se lleva a cabo una inspección puramente visual de la superficie del metal. Es indeseable que el metal tenga profundos remaches, una capa gruesa de escamas o óxido. Estos fenómenos están permitidos, pero no deben afectar el espesor al limpiar la tubería. Las instrucciones más detalladas sobre el control de calidad están en la norma en sí.

La elección del material para el tubo de perfil.

El material de partida para un tubo cuadrado es la chapa de acero, este es el principal requisito de GOST 30245-2003.

En cuanto al material, la elección es entre diferentes calidades de acero, las más utilizadas:

• aceros para la construcción;
• aceros de baja aleación;
• carbono;
• propósito general

El criterio principal para la elección del material son las condiciones de operación de la tubería.

Ejemplos de uso de un tubo cuadrado

Debido a la alta resistencia, los tubos de perfil hicieron una competencia digna a los canales y vigas I habituales. Esto se ve facilitado por el bajo peso de dicha tubería, ya que el peso del tubo de perfil 160x160x5 es de 23.83 kg / pog. m

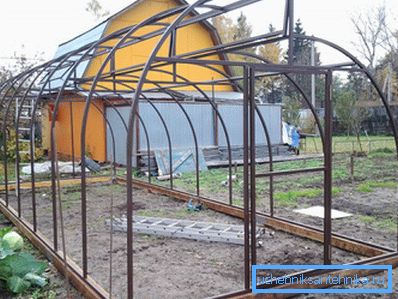

La mayoría de las veces, el acero seccional se usa como marco para estructuras livianas, por ejemplo, hangares, invernaderos, corrales para ganado, etc. Los tamaños pequeños se pueden usar con éxito para la construcción de cobertizos elegantes y duraderos, toldos, cercas en casas de verano.

Tamaños más grandes son ampliamente utilizados en PGS. Por ejemplo, un tubo cuadrado con una gran sección transversal puede actuar como un encofrado permanente. Como resultado, se ahorra tiempo en la construcción de encofrados de madera ordinarios y se aumenta la resistencia de la estructura.

Resumiendo

Tubos de perfil - material de construcción bastante popular. Debido a las propiedades de alta resistencia, se pueden usar de manera efectiva no solo en la construcción privada, sino también en la mezcla de arena y grava (vea también el artículo Prub PE - características del material y varias opciones de montaje).

La información en el artículo ayudará a hacer una impresión general sobre los tubos cuadrados y determinar la elección del tamaño.

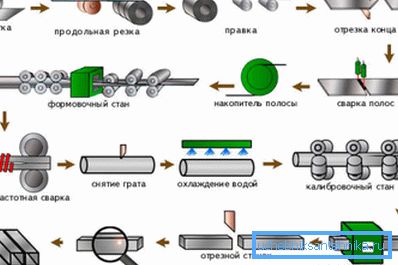

El video en este artículo muestra las etapas principales de la producción de un ducto cuadrado.
