Tubería 09g2s: materias primas usadas, tecnología de

¿Qué tipo de acero es 09g2s? ¿Cuál es su composición? ¿Qué es y con qué estándares es una tubería hecha de este acero, por ejemplo, la tubería 219-8 09g2s? ¿Cuál es la tecnología de fabricación de estos productos? Tratemos de encontrar las respuestas.

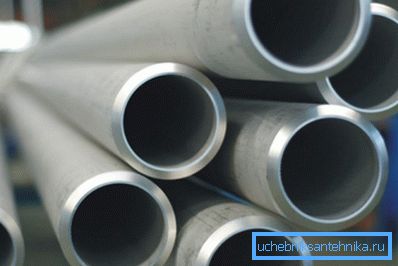

Nuestro primer héroe.

Acero 09g2s

Este es el nombre de acero estructural de baja aleación para estructuras de acero soldadas. El rango de sus temperaturas de trabajo es de -70 a + 425С, lo que permite utilizar el material, entre otras cosas, en las zonas climáticas más severas, así como para el transporte de gases y líquidos a alta temperatura.

La composición química total es la siguiente:

Elemento de la tabla periódica. % De contenido
C 0.12 o menos
Si 0.5 - 0.8
Mn 1.3 - 1.8
Ni 0.3 y menos
S 0.04 y menos
P 0.035 y menos
Cr 0.3 y menos
N 0,008 y menos
Cu 0.3 y menos
Como 0.08 y menos
Fe 96 - 97

Curiosamente: en el sistema de nombres adoptado en la Federación Rusa, el nombre del grado de acero indica la cantidad de carbono en 0.09%, y no el máximo permitido de 0.12. Los símbolos restantes denotan manganeso (hasta 2%) y silicio (menos de 1%).

¿Qué más se puede decir de esta marca?

  • Es más fuerte que la mayoría de los aceros., cuyo precio se encuentra aproximadamente en el mismo nivel (aproximadamente 25,000 rublos por tonelada).
  • Alta viscosidad, Asociado con una pequeña cantidad de carbono, persiste incluso en heladas severas.
  • Lo que es especialmente útil: durante la soldadura no hay endurecimiento o sobrecalentamiento, que afectan a las propiedades plásticas (Ver también el artículo Tubo de soldadura a tope: Características.)

Tubos

¿Qué tubos de acero 09g2s se pueden encontrar a la venta? Ya que estamos tratando con un metal excepcionalmente fuerte, es lógico suponer que esta calidad será la demanda. Y de hecho: el acero tiene una gran demanda principalmente en la producción de tubos sin costura.

Las razones son bastante claras: la soldadura eléctrica longitudinal siempre será el punto débil de la tubería. Y donde se necesita resistencia especial a la presión hidráulica, están tratando de deshacerse de ella.

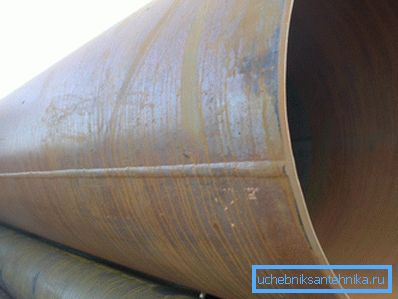

Costura longitudinal - lugar vulnerable de la tubería de alta presión. Es responsable de 9 de cada 10 ráfagas.

¿Para qué se usan los tubos sin soldadura? Está claro que para la instalación de plomería doméstica con sus propias manos, su resistencia es algo redundante: el área de aplicación prioritaria son las tuberías de alta presión para diversos fines. Por lo tanto, la tubería 168x14 St 09g2s con un espesor de pared de 14 milímetros está diseñada para una presión de trabajo de más de 11 MPa (100 atmósferas).

Tecnologia de produccion

La industria moderna produce tubos de acero sin costura de dos formas principales: deformación por calor y frío. ¿Qué significa esto en términos prácticos? Describimos brevemente las principales etapas de producción.

Deformación en caliente

  1. Se coloca un tocho cilíndrico sólido (varilla) en un horno, donde se calienta a una temperatura a la que el acero se convierte en plástico.
  2. En el molino de perforación, el tubo se convierte en un cilindro hueco - una manga.
  3. Un mandril recubierto con lubricantes resistentes al calor se inserta en el manguito, formando su diámetro interior.
  4. Después de recalentar, el manguito se enrolla en el mandril reduciendo sucesivamente sus rodillos de diámetro.
  5. El tocho calibrado y enfriado después de retirar el mandril se corta en pedazos de la longitud deseada, pasa el control de calidad y se envía al almacén de productos terminados.

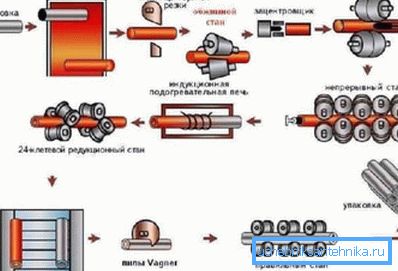

Esquema del ciclo productivo.

Deformacion fria

La diferencia clave de esta tecnología es que, después del molino de perforación, el revestimiento se enfría y se deforma con una temperatura muy por debajo del punto de recristalización del acero.

Importante: después de los rodillos, la pieza se atempera (calentamiento seguido de enfriamiento lento). De este modo, se eliminan las tensiones internas acumuladas durante el proceso de deformación, lo que afecta positivamente la ductilidad y la resistencia final de los productos.

Perfilado

Un tubo de perfil sin soldadura, cuadrado o redondo, se obtiene de la misma palanquilla redonda, de nuevo, por deformación en los rodillos con calentamiento preliminar o tratamiento térmico posterior.

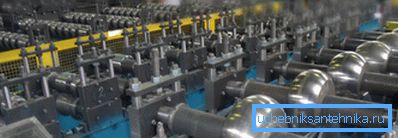

Rodillos de perfilado.

Surtido

¿Qué tamaños de tuberías se pueden encontrar a la venta? La gama de mesas de tubos laminados en caliente está contenida en GOST 8732-78, deformada en frío, en GOST 9734-75. Para los productos de perfil existen sus propios estándares: la gama de productos cuadrados se puede encontrar en GOST 8639-82, rectangular - en GOST 8645-68.

Laminado en caliente

Según GOST 8732-78 ofrece la siguiente gama de tamaños:

  • Diámetro - de 20 a 530 mm.

Nota: en coordinación con el cliente, se pueden fabricar productos con un diámetro de 550 mm.

  • Espesor de la pared - de 2,5 a 75 mm.

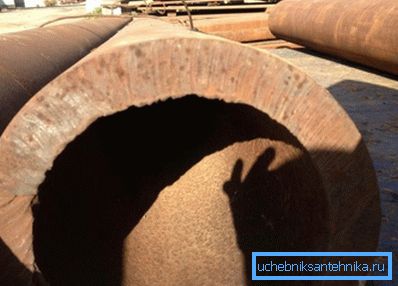

La foto te permite estimar el grosor de las paredes.

Además de la lista de tamaños, la norma contiene instrucciones para fabricantes sobre tolerancias límite:

Diámetro exterior, mm Límite de desviación
Exactitud normal Mayor precisión
50 o menos 0.5 mm 0.5 mm
50 a 219 1% 0.8%
Mas de 219 1.25% 1%

Conformado en frío

Según GOST 8734-75, los tubos laminados en frío tienen una gama de tamaños ligeramente diferente.

  • El diámetro exterior mínimo es de 5 mm, el máximo es de 250.
  • Espesor de la pared - de 0,3 a 24 mm.

Tolerancias existentes:

  • Para un diámetro exterior de hasta 10 mm, se admite una desviación de no más de 0,15 mm.
  • Para 10-30 - 0.30 mm.
  • Para 30-50 - 0.4 mm.
  • Con una sección transversal de más de 50 mm, la desviación no debe superar el 0,8% de la nominal.

Rectangular

Los tamaños van desde 15x10 a 180x150; Además, la norma prevé tamaños especiales, hasta 230x100. Grosor de pared: de 1 a 12 (para productos de tamaños especiales - hasta 20) mm.

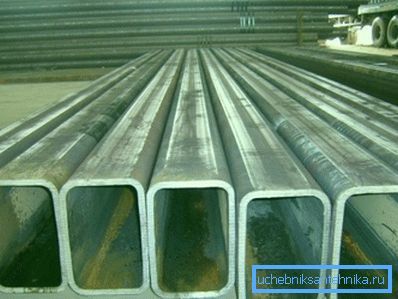

Proftruba rectangular de paredes gruesas.

Plaza

Aquí el tamaño mínimo es de 10 mm con una pared milimétrica. Máximo - 180 con un espesor de pared de 14 mm.

Conclusión

Esperamos poder satisfacer la curiosidad del lector en el campo del conocimiento de tipos de productos de tubería más bien exóticos. Como siempre, el video en este artículo ofrecerá información adicional. ¡Éxitos!
