Tipos de tuberías y conexiones de alcantarillado - una breve

Al instalar el sistema de alcantarillado, la calefacción y la plomería tienen que lidiar con tuberías de diferentes materiales. Para que todo el trabajo se realice correctamente, necesita conocer las características de la unión de tuberías y sus tipos principales.

Clasificación de tuberías

En esta pregunta, todo depende de qué criterios se realiza la clasificación. Por ejemplo, según las condiciones de trabajo, se pueden distinguir los sistemas de presión y de no presión.

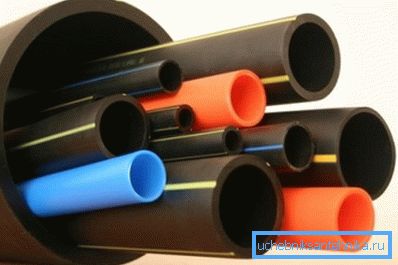

Pero es más razonable dar una clasificación por material, tales tipos de tuberías se distinguen:

• Plastico, El PVC se usa generalmente para aguas residuales, y el polipropileno (PP) se usa para la instalación de sistemas de calefacción. Los detalles sobre cómo conectar tuberías plásticas de alcantarillado se discuten a continuación;

• Metalizado. Las tuberías de acero son populares cuando se instalan tuberías, el hierro fundido se usa para sistemas de drenaje, también hay tuberías de cobre y latón;
• Metal plastico - Entre las capas de plástico hay una capa de aluminio;

• Cemento de amianto, para las aguas residuales prácticamente no se utiliza;
• Fibra de vidrio.

Métodos de acoplamiento de tuberías

Puede resaltar varios métodos básicos que se utilizan al instalar la canalización:

• En forma de campana, conexión de tuberías de alcantarillado, la mayoría de las veces se realiza mediante este método;
• soldado: tiene la máxima resistencia y estanqueidad en comparación con los demás;
• se utilizan accesorios roscados;
• brida
• utilizando accesorios de prensa;
• utilizar abrazaderas.

Campana de montaje

Brevemente, este método se puede describir de la siguiente manera: el extremo de un tubo se inserta en la expansión al final de otra sección de la tubería, además, la conexión se sella con un sellador. En el zócalo hay un anillo de sellado, que se deforma y garantiza la estanqueidad de la junta.

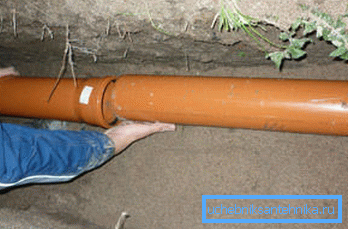

La conexión de tuberías plásticas de alcantarillado se realiza casi siempre de esta manera. El alcantarillado en la casa funciona en modo de flujo libre, por lo que la conexión del zócalo es suficiente.

Por separado, es necesario mencionar la tubería de polipropileno (aunque, por regla general, no se usa para la instalación de aguas residuales), aquí también se usa una unión abocinada, pero antes de que el material se caliente.

Debido a la alta temperatura, el polipropileno se ablanda y la junta está completamente sellada. Debido a esto, puede soportar refrigerante y presión a alta temperatura en el sistema.

Compuesto plástico y hierro fundido

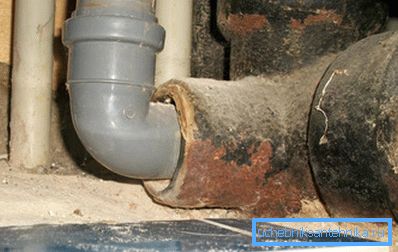

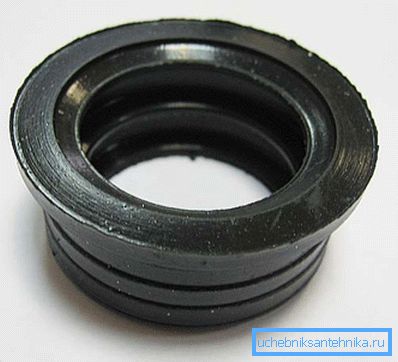

Las personas se enfrentan a la pregunta de cómo conectar una tubería de aguas residuales de hierro fundido con una plástica cuando tienen que cambiar parte de un viejo sistema de aguas residuales podridas de hierro fundido. También utiliza un destello, y la característica principal es que es necesario usar un manguito de goma para sellar la junta.

Después de que la campana se despeja de los restos del relleno y el sellador, sus paredes se recubren con un sellador, luego se inserta un anillo de goma en él y solo entonces el extremo del tubo de plástico. A este respecto, la tubería de alcantarillado de hierro fundido con plástico puede considerarse completa.

Presta atencion Antes de insertar el plástico en el manguito, es conveniente aplicar un lubricante sanitario. De lo contrario, puede dañar la goma.

Características de los tubos de hierro de acoplamiento

Si no hay un problema particular con la pregunta de cómo conectar tuberías de alcantarillado de PVC, en el caso de conectar la tubería de hierro fundido, la secuencia de acciones cambia un poco.

La principal diferencia está en el sellado de la junta:

• una brecha de aproximadamente el 30% de la profundidad está obstruida con gelatina o yute alquitranado;
• La parte restante del espacio se llena con una solución de sellado (azufre o mortero de cemento). Se permite usar plomo para verter.

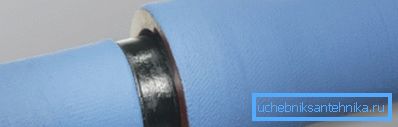

Presta atencion Hoy en día, el largo proceso de tapado de la bengala y su vertido ha sido reemplazado por anillos de sellado especiales. Su uso hace que las alcantarillas de fundición sean más resistentes a la deformación.

Si la conexión del plástico y la tubería de alcantarillado de hierro fundido se puede desconectar fácilmente, el uso de una tubería de hierro fundido implica conexiones permanentes.

Junta soldada

Este método tiene una alta resistencia conjunta, pero al mismo tiempo requiere algunas habilidades en el campo de la soldadura de metales. Además, la junta de una pieza es extremadamente desventajosa en términos de su funcionamiento. Además, en el área del metal de soldadura es más susceptible a la corrosión.

Por lo tanto, la soldadura rara vez se utiliza, principalmente para la instalación de sistemas que funcionan en modo de presión. Es decir, en los casos donde el primer lugar es la resistencia (la plomería, los sistemas de calefacción también se encuentran en los sistemas de alcantarillado antiguos).

Presta atencion La unión soldada no puede usarse si la tubería tiene un revestimiento protector, por ejemplo, galvanizado. Bajo la acción de la capa protectora de alta temperatura solo se quema.

Conexión por tornillo

Este tipo de acoplamiento es fácil de hacer con sus propias manos, no necesita tener habilidades especiales.

Todo el funcionamiento del acoplamiento de 2 secciones consta de 2 etapas:

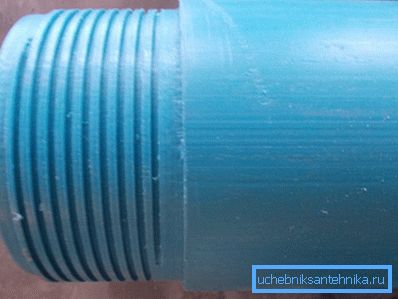

• Primero, se corta una rosca en ambos extremos de la tubería. Además, el hilo se puede cortar no solo en el metal, sino también en el plástico, lo principal es que el grosor de la pared le permite hacer esto;

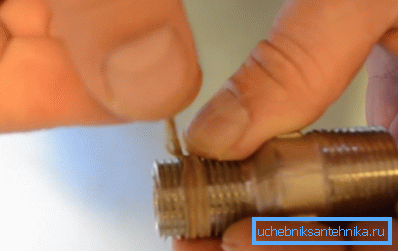

• Luego se acopla una conexión con una rosca hembra en ambos extremos. Para evitar que el agua se filtre a través de la junta, puede utilizar un devanado de lino.

La principal ventaja de este método es la facilidad de mantenimiento del sistema. Si la junta está obstruida, siempre puede desmontar y limpiar la sección sospechosa.

Presta atencion La única limitación en el roscado es el espesor del metal. Si se utilizan tuberías de pared delgada, se prohíbe la conexión roscada.

Usar bridas

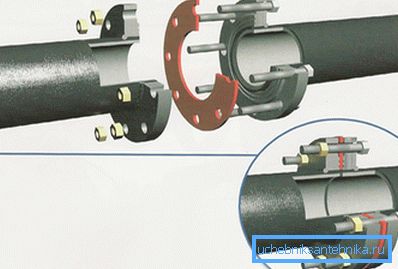

Para acoplar este método, necesitará 2 bridas (discos de metal grueso), pernos y una junta de goma. Las bridas se colocan en los extremos de la tubería, entre ellas hay una junta de goma.

Los pernos se insertan en los orificios a lo largo del perímetro de las bridas y se aprietan con tuercas, debido a lo cual se logra la tensión de la junta. El precio de una junta de este tipo es bajo, y la capacidad de desconectar rápidamente la junta, si es necesario, la hace bastante popular.

Las bridas se pueden soldar directamente al final de la sección de la tubería. El resto de la tecnología no cambia.

Utilizando accesorios de prensa.

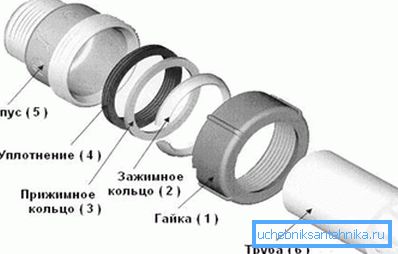

Una de las formas más universales para atracar el oleoducto. Le permite conectar 2 secciones sin soldar, enhebrarlas o pegarlas. Para este propósito, se utiliza un accesorio especial, que consiste en una parte central con una rosca de 2 lados, anillos de sujeción del sello y una tuerca.

Las instrucciones para el dispositivo de interfaz se ve así:

• En ambos extremos de la tubería se colocan una tuerca, anillos de sujeción y sujeción y un anillo de sellado (exactamente en esta secuencia);

• Los extremos de las secciones se insertan en el accesorio, la tuerca se atornilla. Debido a la deformación de la goma se asegura la estanqueidad de la junta.

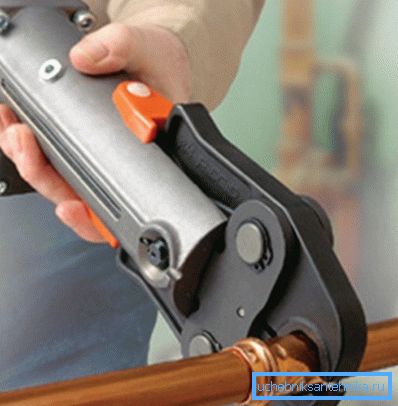

En los casos en que es necesario unir secciones de una tubería de paredes delgadas, se utiliza una operación de prensado. Los alicates especiales presionan el área de acoplamiento, las paredes metálicas se deforman y esto asegura una conexión confiable.

Utilizando abrazaderas de manguera

En tiendas especializadas puede encontrar abrazaderas de reparación: cilindros de metal con un inserto de goma, la tensión se crea mediante tornillos. Estas abrazaderas se pueden usar con la instalación de la tubería, lo principal es no conectar las secciones de extremo a extremo, ya que su deformación térmica puede causar una fuga.

Dada la naturaleza del sistema de alcantarillado, proporciona un nivel aceptable de resistencia conjunta.

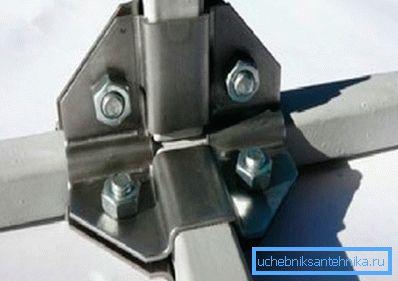

Las abrazaderas son casi la única salida cuando necesita conectar rápidamente el tubo de perfil, por ejemplo, de sección cuadrada. La soldadura llevará demasiado tiempo, y simplemente no hay otras maneras de acoplar.

Resumiendo

Dentro de un artículo es difícil considerar las sutilezas del dispositivo de todos los tipos de conexiones de tuberías. Sin embargo, los métodos presentados se pueden utilizar para la instalación de sistemas de alcantarillado, calefacción y fontanería. Sujeto al cumplimiento de la tecnología, las juntas estarán selladas y durarán más de una década.

El video en este artículo muestra un ejemplo de cómo conectar tuberías de alcantarillado de diferentes diámetros.
