Tamaños de tubos metálicos y su influencia en la aplicación

24-04-2018
Tubos

En este artículo hablaremos sobre el diámetro de las tuberías de metal y cómo estos u otros tamaños afectan su rendimiento y alcance.

El tema del artículo es relevante, ya que los tamaños son exactamente el parámetro que determina dónde se utilizará el metal, qué capacidad se caracterizará y qué medios se pueden transportar a través de él. Nuevamente, los tamaños son de particular importancia porque, de acuerdo con estos parámetros, se determina el precio del producto.

Tubería metálica de 50 mm y análogos más grandes.

Características de aplicación según tamaños estándar.

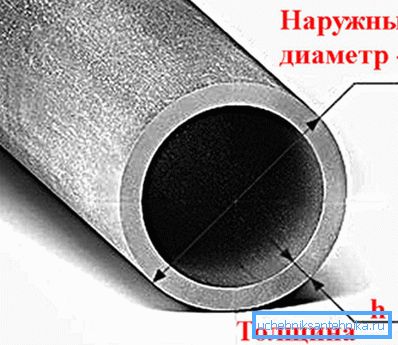

El esquema de cálculo de tallas estándar.

Durante mucho tiempo, las tuberías de metal de gran diámetro, así como sus contrapartes de pequeño tamaño, se utilizan en una amplia variedad de campos industriales y diversas áreas de la actividad económica humana.

El metal laminado con una configuración de sección transversal radial se usa ampliamente en la construcción, en las industrias químicas y alimentarias, en la agricultura en la industria automotriz, etc. Por supuesto, esta lista de aplicaciones está incompleta, pero incluso mirándola, puede comprender que este tipo de hardware es muy popular y, por lo tanto, está representado en el mercado por una amplia variedad de dimensiones y configuraciones.

Tabla de cálculo de la capacidad de abastecimiento de agua doméstica y principal.

En la actualidad, se producen tipos de acero laminado sin soldadura y sin soldadura con una sección redonda. La modificación soldada se caracteriza por la simplicidad de la producción industrial, y por lo tanto su precio es más asequible. Los productos sin costura son más caros, pero son más confiables, ya que demuestran una alta resistencia a las cargas mecánicas.

Para una mayor durabilidad, los productos de metales ferrosos se procesan por galvanización. Independientemente de los métodos de tratamiento de la superficie interna, las tuberías de metal tienen un rendimiento más bajo en comparación con sus homólogos de polímeros.

El parámetro más importante que debe tenerse en cuenta al elegir y el uso posterior de las tuberías es el tamaño de la sección transversal. Los diámetros de las tuberías metálicas deben corresponder al tamaño de los accesorios de conexión, con el uso de los cuales se realiza el montaje de tuberías, calefacción, alcantarillado y otros sistemas.

Dimensiones internas y externas de la sección.

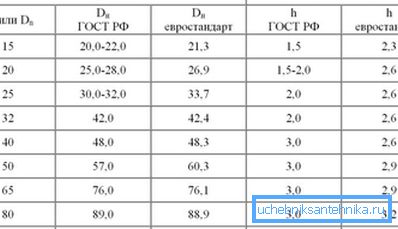

Tabla de diámetros de tubos metálicos en relación al espesor de pared.

La diferencia entre el tamaño interno de la sección transversal y la externa está determinada por el grosor de las paredes. Cuanto más gruesa sea la pared, más diferirá el diámetro exterior del diámetro interior. Por el contrario, cuanto más delgada sea la pared, menor será la diferencia.

Por eso, al elegir los componentes para el ensamblaje de varios sistemas, la atención se centra en primer lugar en las dimensiones del espacio interno de la tubería.

Importante: Junto con los parámetros de la sección transversal, el grosor de la pared es de una importancia considerable, ya que, teniendo en cuenta este valor en la etapa de diseño, es posible calcular la carga permisible establecida a largo plazo en el sistema.

Los tamaños modernos y la gama de tubos de metal de acuerdo con GOST se extienden a toda la gama de productos similares que se realizan de forma industrial.

Al tener información precisa sobre estos parámetros, es posible no solo seleccionar accesorios y otros accesorios del tamaño apropiado, sino también realizar cálculos de diseño para la construcción de sistemas para el transporte de un entorno particular. Además, con los datos sobre el tamaño externo e interno de la sección, es posible diseñar el suministro de agua y otros sistemas, teniendo en cuenta la presencia de puntos débiles y su posterior eliminación.

Tradicionalmente, el marcado de los parámetros de los productos de acero y hierro fundido utiliza el tamaño interno. El marcado en los productos laminados de cobre se aplica teniendo en cuenta el diámetro exterior.

Caracteristicas de tallas

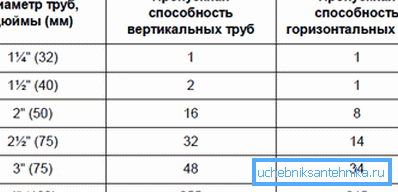

La tabla de la relación de dimensiones de sección transversal y rendimiento

Los diámetros de los tubos de metal se dividen en las siguientes categorías:

  • condicional
  • nominal
  • al aire libre
  • interno

Importante: Todos los parámetros anteriores se indican en milímetros en la designación de productos nacionales y en pulgadas en la designación de productos de producción extranjera.

Estandarización de tallas.

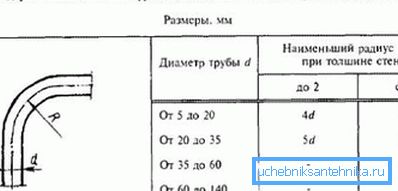

Tabla de la dependencia del radio de curvatura en los tamaños de las paredes y la sección transversal

La primera tabla generalmente aceptada del tamaño de las tuberías metálicas apareció cuando se desarrollaron estándares uniformes para los elementos de conexión, con el uso de los cuales se montaron tuberías, alcantarillado, calefacción y otros sistemas. La introducción de parámetros estándar ha ampliado significativamente el alcance de la aplicación de componentes de agua del acero y ha mejorado la calidad de su montaje.

Accesorios de acero

La aparición de parámetros uniformes conlleva ventajas adicionales cuando se realiza el diseño a gran escala de varias autopistas, ya que ahora es mucho más fácil para los especialistas involucrados en el desarrollo y diseño seleccionar elementos de conexión, con información precisa sobre las dimensiones externas de las tuberías.

Ahora es posible elegir y adquirir varias salidas, transiciones, tapones, tees y válvulas de cierre, conociendo solo un diámetro interno. Como resultado, tanto un técnico experimentado como un plomero novato pueden hacer frente al ensamblaje de tuberías o calefacción.

Clasificación de acuerdo con GOST

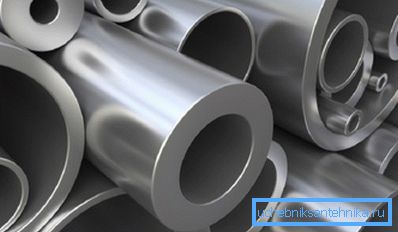

El efecto del espesor de la pared sobre el diámetro es obvio.

Averigüemos la diferencia entre un tubo de metal de 100 mm de productos similares con otros tamaños.

De acuerdo con las regulaciones prescritas en las normas estatales pertinentes, los componentes de tuberías de acero y aleaciones metálicas se clasifican de acuerdo con los siguientes indicadores:

  1. El tamaño del diámetro exterior:
  • hasta 102 mm - artículos pequeños;
  • 102-530 mm - productos de valor medio;
  • 530-1420 mm - productos de gran valor.
  1. La relación del espesor de la pared y el diámetro:
  • modificaciones con paredes particularmente delgadas;
  • modificaciones con paredes delgadas;
  • Modificaciones con un espesor medio de pared (productos normales);
  • Modificaciones con paredes gruesas;
  • Modificaciones con paredes particularmente gruesas.

Importante: Al construir sistemas de plomería y calefacción en edificios para uso residencial y público, se utilizan tuberías con un diámetro interno en el rango de 10 a 30 mm.

Selección según tamaño.

En la foto, la definición de diámetro externo.

Ahora tratemos de determinar qué tubería metálica 32 o productos similares con dimensiones de sección transversal más pequeñas o más grandes se pueden usar para:

  • La tubería de metal de 20 mm se utiliza en los sistemas de suministro de agua del dispositivo desde el tubo ascendente hasta el grifo.
  • Los productos con un diámetro de 40 a 50 mm, como regla general, se utilizan para construir sistemas centralizados de suministro de agua caliente y fría, así como para calefacción en edificios residenciales.
  • Los productos con una sección transversal de 150 mm se utilizan para crear suministros de agua domésticos e industriales.
  • Los productos con un diámetro de 273 mm han encontrado una amplia aplicación en la resolución de una amplia gama de tareas características de la industria química y petrolera.

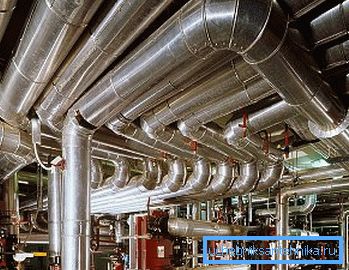

Un ejemplo del dispositivo de abastecimiento de agua industrial.
  • Los productos de acero galvanizado con un tamaño de 325 mm y más son una excelente solución para la construcción de complejos sistemas de calefacción centralizados.
  • Los productos de acero galvanizado con dimensiones de 530-1020 mm tienen una gran demanda para el transporte de medios combustibles líquidos, como el gas natural y los productos refinados.
Estructuras de acero en una refinería de petróleo.
  • Los productos con un diámetro interno de 630 mm se utilizan en la construcción cuando se construyen elementos de bastidores complejos, sistemas de desvío de agua industrial, etc.

Conclusión

Entonces, ahora ya sabe cuál es la instrucción de la selección y aplicación de tuberías de acuerdo con sus tamaños estándar. Dada la variedad de componentes de plomería y accesorios relacionados en el mercado, los resultados serán útiles y se pueden aplicar en la práctica.

¿Tienes alguna pregunta para aclarar? En este caso, se puede obtener más información útil al ver el video en este artículo.
