Tamaños de tuberías de plástico para aguas residuales: gost

¿Qué tamaños de tuberías plásticas de alcantarillado están estipulados en los documentos regulatorios actuales? ¿Para qué se usan tubos de varios tamaños? ¿Cuál de los plásticos que ofrece el mercado moderno es preferible?

Vamos a resolverlo.

Tipos de plasticos

Para empezar, lo que, de hecho, son tuberías de plástico para sistemas de alcantarillado.

La lista es pequeña:

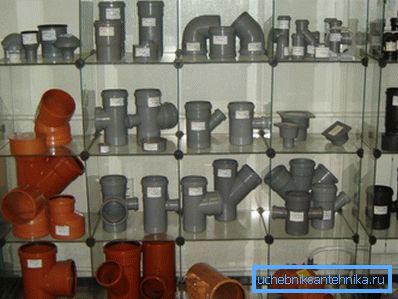

• Cloruro de polivinilo no plastificado (NPVH, más a menudo, solo PVC) - el líder indiscutible en términos de producción;
• Algo menos se puede encontrar en la venta de aguas residuales hechas de polipropileno;
• El polietileno es un extraño: no todas las tiendas se lo ofrecerán.

¿Cómo funciona el precio de estos materiales? Tomemos como muestra un tubo muy corrido de 2 metros de largo y 110 mm de diámetro.

Nuance: la comparación no es del todo correcta. Las tuberías involucradas difieren en el espesor de la pared, lo que afecta el costo de producción.

¿Cuál es la diferencia práctica entre los diferentes plásticos?

¿Cuál debo elegir al instalar las aguas residuales con mis propias manos?

• El polipropileno es más resistente al desgaste, más duro y, con el mismo espesor de pared, tiene una mayor rigidez en el anillo que las soluciones de la competencia.
• El polietileno es más elástico y amortigua perfectamente las vibraciones acústicas. Romper tal tubo es casi imposible; Las curvas son permitidas durante la instalación, destructivas para otros plásticos. El inconveniente es menor resistencia a altas temperaturas.

Documentos reglamentarios

Ahora veamos qué longitudes y diámetros de las tuberías plásticas de alcantarillado se establecen en los documentos normativos actuales.

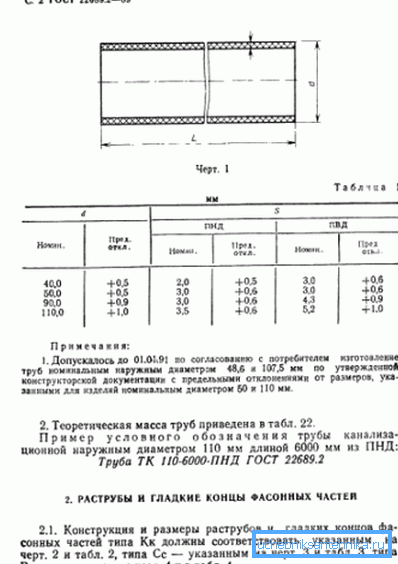

GOST 22689.2-89

Este GOST produce tubos y accesorios de polietileno.

Nosotros, por supuesto, estamos interesados ​​principalmente en el tamaño.

• Las tuberías están disponibles en longitudes rectas de 8, 6, 5.5, 3 y 2 metros.
• El espesor de la pared varía de 2 a 5,2 milímetros.
• La tabla de diámetros de tuberías de alcantarillado de plástico, francamente, no golpea con una gran variedad de opciones. Hay cuatro tamaños en la lista: 40, 50, 90 y 110 milímetros.

TU 4926-002-88742502-00

Los productos de polipropileno no se fabrican según GOST, sino según las especificaciones. ¿Qué dicen los actuales TUs?

La lista de posibles longitudes de segmentos rectos nos parecerá familiar: 8, 6, 5.5, 3 y 2 metros.

Sin embargo: en coordinación con el cliente es posible realizar tuberías de otra longitud. Los valores mínimos y máximos no están limitados, pero el sentido común dicta que es extremadamente inconveniente transportar tramos de más de 12 metros de largo por cualquier transporte existente.

Los diámetros de las tuberías plásticas de alcantarillado y el grosor de sus paredes pueden tomar los siguientes valores:

PVC

Con el PVC la situación es bastante cómica.

Como documento regulatorio que regula la producción, los vendedores indican:

1. GOST 1898-2001, cuyos signos no estaban disponibles gratuitamente. No, el autor no afirma que esta norma no exista; pero tampoco un solo certificado de conformidad en los sitios web de fabricantes y distribuidores.
2. GOST R 51613-2000 relacionado con tuberías de presión. Por supuesto, nada impide el uso de un tubo de presión con una conexión abocinada para aguas residuales de flujo libre; sin embargo, los productos producidos de acuerdo con esta norma serán obviamente más caros: una mayor resistencia significa un mayor grosor de la pared.

1. Además, los estándares de construcción del departamento VSN 48-96 indican las dimensiones de las tuberías plásticas de alcantarillado para las redes internas de ingeniería de edificios residenciales y públicos.. Afortunadamente, al menos en este documento, se mencionan tuberías sin presión genuinas con forma de campana de NPVH.

Examinemos los documentos.

GOST R 51613-2000

• Las tuberías se producen en longitudes rectas de 4 a 12 metros con una multiplicidad de 0,25 m (4.0, 4.25, 4.50, etc.).
• El grosor de la pared varía de 1.5 a 23.2 mm.
• El diámetro puede tomar valores desde 10 hasta 315 mm. Los valores de 50, 90, 110, 150 y 200 mm están presentes, lo que indica que las tuberías son compatibles con el accesorio de tubería para aguas residuales de flujo libre.

BCH 48-96

Al estudiar este documento estamos esperando otra sorpresa. Contiene, entre otras cosas, un manual de compras que recomienda los productos de un fabricante muy específico: OAO NPO Plastic. La lista de tamaños no describe los requisitos para los productos producidos, pero. Gama de artículos a comprar.

Bueno, y ese pan.

Damos esta información en su totalidad, sin facturas:

• La longitud de los tubos y boquillas es 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 y 5240. mm A juzgar por el tamaño, estamos hablando de pedidos para varios proyectos muy específicos de casas.
• El diámetro utilizado de las tuberías de plástico para aguas residuales es bastante tradicional para las redes internas: 50, 90 y 110 milímetros.

Mientras tanto en el mundo real.

Estimado lector, ¿estás confundido? Permítame liberarlo del cautiverio de las ilusiones y familiarizarlo con un verdadero surtido de un par de empresas especializadas en la producción de aguas residuales.

Esta es la gama de productos fabricados por compañías del Grupo AquaMaster a partir de cloruro de polivinilo no plastificado.

Pero la lista de diámetros de tubos de polietileno Korsis Plus, utilizada en la construcción de alcantarillas:

• 1200,
• 1400
• 1600,
• 2000,
• 2200,
• 2600 mm.

Curiosamente: la estructura de estas tuberías es muy diferente de la habitual para nosotros. Basta con decir que son de doble capa, con capas externas corrugadas y capas internas lisas.

Áreas de aplicación

Finalmente, averigüemos dónde se utilizan las alcantarillas de varios diámetros.

Diámetro 50 mm Se utiliza para conectar todos los aparatos sanitarios, excepto el aseo. Además, en las casas de algunos proyectos, este diámetro montaba tuberías de desagües de cocina.

90 mm se utilizan cuando se conectan ciertos tipos de inodoros (en primer lugar, montaje empotrado).

110 mm - El tamaño estándar más popular: desde la conexión de una taza de inodoro hasta la colocación de elevadores e incluso camas de tablones que unen varios elevadores.

150 - 200 mm Utilizado para la colocación de lanzamientos al pozo en edificios de apartamentos

250 - 600 mm - Tuberías que conectan pozos de aguas residuales.

600 y superior - Recolectores que recolectan aguas residuales de áreas enteras.

Conclusión

Esperamos que nuestra comprensión de los oscuros secretos de los documentos reglamentarios existentes y su compleja relación con la producción real sea útil para el lector. Como de costumbre, se puede encontrar información adicional en el video de este artículo.

¡Éxitos!
