Tamaños de tuberías de plástico de acuerdo con las normas

¿Según qué documentos normativos se producen las tuberías de polímero? ¿Qué tipo de plástico se utiliza para su fabricación? Finalmente, ¿qué diámetros de tubos de plástico están previstos por las normas rusas actuales? Tratemos de responder estas preguntas.

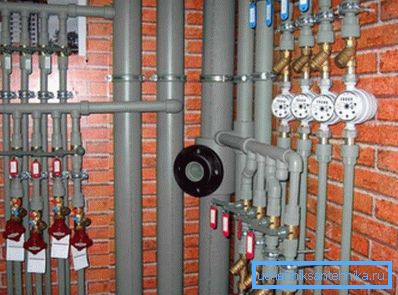

Contador de agua. El cableado está hecho de tubos de polímero.

Lista de

Primero, veamos la lista de materiales.

  • El cloruro de polivinilo se utiliza para la fabricación de aguas residuales a presión y de flujo libre.. Las tuberías de agua de este polímero no están muy extendidas debido a la combinación de fragilidad y baja temperatura de trabajo (no más de 60 ° C).
  • El polietileno se utiliza principalmente para la instalación de tuberías de presión de suministro de agua fría.. Las restricciones de temperatura para este polímero son aún más duras que para el PVC: el polietileno comienza a suavizarse a 45–50 grados.

Presta atencion Las tuberías de plástico de gran diámetro utilizadas como alcantarillas son en su mayoría el mismo polietileno.

  • El polipropileno, en contraste, es muy resistente al calor. El rango de temperatura de funcionamiento de hasta +95 ° C permite su uso para calefacción y suministro de agua caliente. Además de las tuberías de presión, el plástico se utiliza para la construcción de sistemas de alcantarillado.
  • El polietileno entrecruzado también se utiliza para estos fines: la formación de enlaces cruzados entre moléculas de polímero cambia radicalmente sus propiedades físicas.. El precio del material, por supuesto, es notablemente más alto que el del polietileno ordinario.
Tubo de polietileno reticulado y dispositivo de ajuste para ello.

Normas

La tabla de diámetros de tuberías de plástico destinadas a tuberías de agua, sistemas de calefacción, aguas residuales a presión, etc., se encuentra en GOST 52134-2003.

Pero con el drenaje por gravedad, la situación es mucho más divertida: los estándares rusos regulan el rango solo para el polietileno, y GOST 22689.1-89 ofrece tres tamaños: 50, 90 y 110 mm. Las tuberías de PVC y polipropileno de flujo libre se fabrican de acuerdo con las condiciones técnicas y sobre la base de los contratos celebrados con los clientes.

Volvamos a GOST 52134-2003. Según el documento, el marcado de tuberías de plástico para tuberías de presión puede incluir:

  • La presión máxima de trabajo permitida a una temperatura de 20C. Se denota con las letras PN y se indica en las atmósferas.
  • Parámetro SDR que describe la relación del diámetro exterior al espesor de la pared. Cuanto mayor sea su valor, menor será la resistencia a la tracción de la tubería.
  • El diámetro exterior y el espesor de la pared.
  • Una indicación del material del que está hecho el producto. Como regla general, se utiliza la siguiente notación:
Designación Descifrado
PE (PE) Polietileno
PVC-U (NPVH) Cloruro de polivinilo no plastificado
PP-R (PP-R, o PP tipo 3) Polipropileno copolímero aleatorio
PE-X (PE-C) Polietileno reticulado
Un ejemplo de marcado.

Presta atencion Esta es una lista incompleta de materiales descritos por la norma. Omitimos deliberadamente productos exóticos como el cloruro de polivinilo clorado o el polibuteno, simplemente porque las posibilidades de encontrarlos en la ferretería tienden a cero.

Entonces, vamos al tamaño. Por desgracia, solo tendremos que definir sus límites y no proporcionar una lista completa.

Cloruro de polivinilo

El diámetro mínimo especificado en la norma PVC-U es de 12 milímetros. Máximo - 1000. El grosor de la pared varía de 1.5 a 30.6 mm.

Presta atencion El surtido incluido en la norma no significa que todos los productos presentes en el mercado ruso se corresponderán exactamente con los tamaños indicados en el mismo. No solo se fabrican muchos productos específicos de acuerdo con las especificaciones, sino que además no debe olvidarse de las importaciones. Por ejemplo, no se proporciona un documento de tubo de plástico de 70 mm; Sin embargo, los proveedores chinos lo ofrecen.

Polietileno

Como ya se mencionó, este polímero se utiliza masivamente para la construcción de tuberías de agua.

Colocación de tuberías de agua con polietileno.

Además de las propiedades dieléctricas y la excepcional resistencia a los medios agresivos, el polietileno es conveniente porque conserva su elasticidad a bajas temperaturas. El movimiento del suelo, la formación de un bloque de hielo en la tubería y otros problemas, fatales para el acero y el hierro fundido, en este caso solo causarán una deformación temporal con un retorno a las dimensiones y geometría anteriores después de la eliminación del factor causante.

¿Qué pasa con el tamaño?

  • El diámetro mínimo es de 16 mm. El máximo es de 1600.
  • El grosor de la pared oscila entre 2 y 61,5 mm.

Polipropileno

El diámetro exterior mínimo tiene un tubo de plástico de 10 mm. El tamaño máximo es de nuevo de 1600. El grosor de la pared es de 1.3 a 61.2 mm.

Polietileno reticulado

El diámetro varía de 10 a 250 milímetros, las paredes pueden tener un espesor de 1,3 a 34 mm.

Áreas de aplicación

Y ahora volvamos a un área más práctica. ¿Qué tamaños debería usar cuando construya sus propios sistemas de suministro de agua, calefacción o alcantarillado?

Suministro de agua, calefacción.

  • La tubería de plástico de 16 mm se utiliza para conectar uno a tres accesorios de plomería (grifos, cabinas de ducha, inodoros, etc.). También se puede usar para colocar en un piso cálido (ya que generalmente se usa polietileno reticulado) o para calentar el cableado del colector.
  • 20 mm son suficientes para distribuir el suministro de agua en toda la casa de campo con 4-6 accesorios de plomería y para operar un sistema de calefacción con circulación forzada, sirviendo una casa con un área de hasta 100 m2.
  • 25 mm se utilizan como elevadores para calefacción y suministro de agua en casas con una altura de no más de 5.
  • Un diámetro de 32 mm es típico de los elevadores en edificios de edificios de gran altura y para el embotellado del suministro de agua y la calefacción con un pequeño número de apartamentos.
  • 40 mm - embotellado en un edificio de apartamentos o en una casa de campo con un sistema de calefacción gravitacional (gravedad).

Aguas residuales

Para sistemas de alcantarillado sin presión, la siguiente distribución de tamaño es característica:

  • El tubo de plástico de 50 mm se utiliza para conectar 2 - 3 lavabos, lavabos, duchas, etc. En resumen, todos los accesorios de plomería, con excepción de los inodoros.

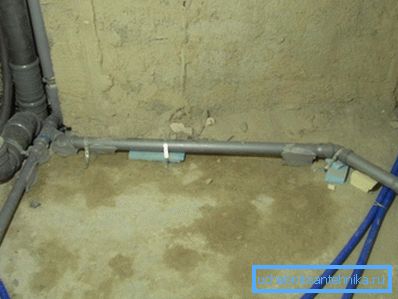

Disposición de aguas residuales debajo del baño, fregadero y lavadora de tubería de 50 mm.

Importante: para conectar bañeras y duchas de uso simultáneo, se utiliza tubería de plástico de 75 mm y superior. ¿Cuál es la razón de la instrucción? Con el hecho de que cuando drene el baño completo, se llenará la alcantarilla de 50 mm; No se discutirá el desagüe normal de la ducha.

  • La tubería de plástico de 90 mm se usa relativamente rara vez, principalmente, para conectar instalaciones de inodoros. Sin embargo, los 110 mm, en cambio, tienen una gran demanda: este diámetro se utiliza para conectar el inodoro, las canalizaciones de alcantarillado y los tablones del techo (ramas horizontales que conectan las canalizaciones).
  • Se utilizan 150 - 600 mm como salida de pozo y para transportar aguas residuales entre pozos.
  • Un diámetro de 600 mm es típico de los coleccionistas que unen los desagües de toda el área de la ciudad.
En la foto - la colocación de una alcantarilla de polietileno.

Conclusión

Esperamos que nuestro material ayude al lector a elegir la solución óptima para la instalación de comunicaciones en su casa o apartamento.

Como siempre, el video en este artículo ofrecerá información adicional. ¡Éxitos!
