Soportes de tubería - tipos y especificaciones

15-07-2018
Tubos

Sal y mira las tuberías que te rodean. Es difícil no darse cuenta de que están necesariamente soportados por algunos soportes sobre el suelo o en el suelo. Debido a esto, es posible conectar los elementos juntos en un sistema que tiene una longitud mayor.

Hoy, el artículo se dedicará a este tema en particular, donde analizaremos los soportes fijos y deslizantes para tuberías con aislamiento de espuma PU.

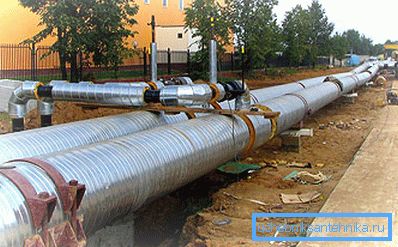

En la foto - una versión deslizante de soportes para tuberías en espuma aislante.

Conocimiento teórico

Al instalar dichas redes, es habitual otorgar un papel especial a los compuestos que pueden perder su confiabilidad, que se transferirán de inmediato a toda la estructura si no se cuida de su fijación rígida.

Seleccione los principales factores que afectan la fuerza del sistema:

  • clima
  • masa de la estructura;
  • Vibraciones externas.

Al mismo tiempo, los soportes permiten reducir su impacto negativo.

Normalmente se pueden encontrar en la organización de sistemas:

  • transporte de petróleo y gas;
  • valor tecnológico;
  • en centrales nucleares y térmicas;
  • para diseños de ingeniería.

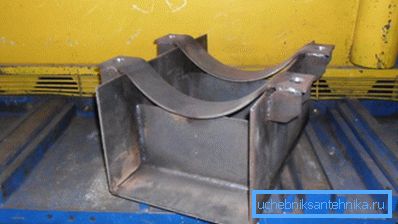

Soporte fijo para tubos de suministro de calor de metal.

Características de instalación

En el desarrollo de dichas estructuras se tienen en cuenta los diámetros estándar de las tuberías, que según GOST pueden ser de 18-1620 mm. Los soportes generalmente están hechos de metal y la instalación a menudo causa dificultades.

Consejo: es mejor proporcionar ese trabajo a especialistas. De lo contrario, pueden ocurrir consecuencias desagradables debido a un cálculo incorrecto de elementos estructurales que están constantemente bajo una carga pesada del sistema y del fluido que circula en él.

La tecnología de instalación puede ser diferente, pero hay dos principales:

  • utilizando pinzas;
  • Utilizando equipos de soldadura.

En cualquier caso, el tipo de metal para los soportes depende de sus características, y lo principal es su capacidad para soportar altas cargas.

Consejo: entre las estructuras, la distancia se calcula en función del diámetro de la tubería, la sustancia transportada a través de ella, la tecnología de instalación.

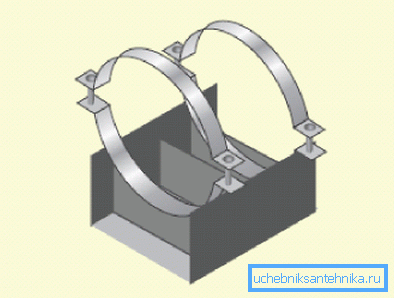

Soportes deslizantes para tubos según tipo de pinza GOST

Especies

Existen dos tipos principales de soportes para tuberías: móviles (deslizantes) y fijos. Al elegir, tener en cuenta sus condiciones de trabajo y funcionamiento del sistema.

Estacionario
  1. Se utiliza para crear sistemas de tierra y sobre el suelo.
  2. El diseño utiliza compensadores especiales que ayudan a reducir:
  • efecto de la temperatura;
  • caída de presión interna;
  • Vibraciones de varios tipos.
  1. Su función adicional es ser aislantes térmicos.
  2. La mayoría de las veces, las estructuras se encuentran en las regiones del norte del país, donde son frecuentes las fluctuaciones bruscas de la temperatura.
Muebles
  1. Diseñado para compensar cargas verticales.
  2. Los soportes no afectan el desgaste de la tubería y no aumentan su estabilidad cuando se desplazan las tuberías.
  3. Es posible distinguir los tipos principales:
  • bola - permite la libre circulación de elementos del sistema al girar;
  • resorte - proteger de las vibraciones;
  • suspendido - utilizado para estructuras horizontales;
  • deslizamiento
  • homutovy

Los dos últimos se utilizan para sistemas que pueden deformarse debido a las diferencias de temperatura.

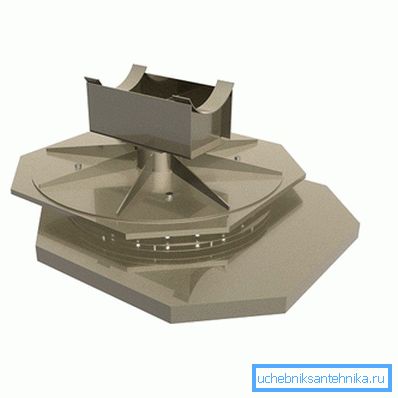

Rodamiento de bolas

Clasificación

Los soportes también pueden clasificarse en función de sus características de diseño y tecnología de instalación.

Hay tales diseños:

  1. Cuerpo soldado, cuya ventaja es una instalación simple y un precio asequible. Se utilizan para estructuras de acero, se diferencian en una variedad de soluciones tecnológicas.
Cuerpo soldado de construcción
  1. Las abrazaderas del cuerpo pueden tener un yugo redondo y plano (utilizado solo para acero). El primero, además del acero, puede utilizarse para estructuras de tipo pre-aislado. Este tipo también incluye construcciones de arrastre donde no hay refuerzos.
  2. Abrazaderas de manguera sin marco o convencionales. Las versiones fijas están conectadas a la base debido a la soldadura, los móviles proporcionan libre movimiento. También se les llama pinzas de lúpulo.
  3. Curvas muy curvadas que se montan bajo la curva del diseño deseado. Utilizado para la fijación de diversos equipos.
  4. Escudo requerido para el montaje confiable de las secciones verticales, se instalan por soldadura. Muy a menudo se montan con el paso de estructuras a través de la pared. Se refieren al tipo fijo de productos.

Excepto por la última opción, todos los demás soportes pueden ser móviles y fijos.

Soporte de tubo de polipropileno

Para trabajar con tales productos es necesario usar dispositivos especiales, que pueden ser:

  • ordinario (estándar);
  • con clip;
  • con una correa;
  • doble

De hecho, las empresas industriales están listas para ofrecer a los clientes una amplia gama de productos similares que satisfarán sus necesidades básicas.

Dicho soporte es una abrazadera o anillo en un soporte hecho de polipropileno gris o blanco. Puede ser de tipo cerrado o abierto. Básicamente, el soporte fijo para tuberías de polipropileno se utiliza para mantenerlos en la fabricación del sistema de calefacción, suministro de agua fría y agua caliente. Se establece el soporte en paredes a partir de diversos materiales, un diseño fuerte y duradero.

Las instrucciones de uso son simples: primero, se fijan con las manos en la superficie con un tornillo o algo similar, luego se instala un tubo en él. De acuerdo con las reglas, se deben colocar a través de cada medidor o según la necesidad tecnológica, que depende directamente de la temperatura del ambiente de trabajo.

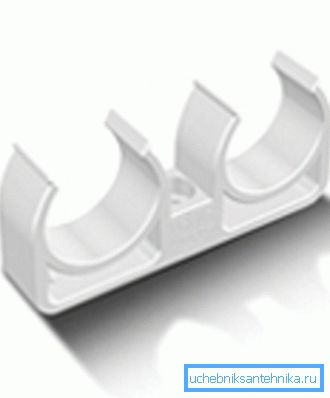

Soporte doble de polipropileno.

Soporta diferentes tipos y diámetros. Las versiones con un clip o una correa sujetan la tubería de manera más confiable, el tipo doble le permite fijar dos tuberías del mismo diámetro.

Conclusión

El artículo considera varios soportes para tubos que pueden ser móviles y fijos. Con su ayuda, es posible no solo reducir la dependencia de los sistemas de la influencia externa, sino también facilitar la instalación (aquí se explica cómo construir una chimenea para una caldera de gas).

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
