Soportes de tubería - tipos y características

Los soportes son un elemento necesario de los sistemas de tuberías. El hecho es que incluso la conexión de tubería de la más alta calidad se volverá rápidamente inutilizable si la estructura no está bien sujeta. A continuación, consideramos qué tipos de estos productos existen, cómo los soportes deslizantes para tuberías difieren de las tuberías fijas y en qué casos se utilizan.

Soportes de tubo

Información general

La confiabilidad de la tubería depende de muchos factores, tales como:

  • El clima en el que se opera el sistema;
  • Peso del sistema;
  • Vibraciones externas y más.

Los soportes se utilizan para reducir el impacto negativo de la mayoría de estos factores.

Más a menudo se utilizan en las siguientes industrias:

  • Centrales atómicas y térmicas;
  • Transporte por carretera de petróleo y gas;
  • Sistemas de valores tecnológicos;
  • Todo tipo de diseños de ingeniería.

Según GOST 36 146 88, el diámetro del producto puede ser de 18 a 1620 mm. El tipo de metal para ellos se selecciona en función de las características de la línea y del producto en sí.

El requisito de material más importante es la capacidad de soportar cargas pesadas.

Soportes movibles

Variedades por tipo de acción.

Todos los tipos de soportes existentes se dividen en dos tipos: móviles y estacionarios. La elección del tipo de parte depende de las condiciones de operación de la línea y su tipo. Además, aprenderemos más sobre las características de ambos tipos (lea también el artículo Pipe rolling: tecnología y herramientas especiales).

Muebles

Estos elementos se utilizan para la organización de sistemas de tierra y de superficie. Entre ellos y las tuberías hay compensadores especiales.

Sus principales funciones son las siguientes:

  • Reduciendo el impacto de la temperatura inestable en las tuberías;
  • Reduciendo varios tipos de vibraciones;
  • Reduciendo los efectos de las caídas de presión dentro de las tuberías.

Más a menudo, estas partes se utilizan en las regiones del norte, que se caracterizan por cambios rápidos de temperatura. La característica principal de los elementos móviles es que son capaces de soportar solo cargas verticales, pero al mismo tiempo no evitan el desplazamiento horizontal de las tuberías, que se produce como resultado de las expansiones de temperatura.

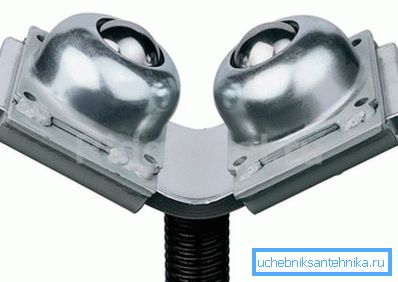

Sistema de bolas

Las piezas móviles son de varios tipos:

Sujeción y deslizamiento. Se utiliza para sistemas propensos a la deformación debido a los efectos de la temperatura.
Bolígrafo Se instalan en los giros de las autopistas, ya que permiten su libre circulación.
Primavera Diseñado para proteger autopistas de vibraciones.

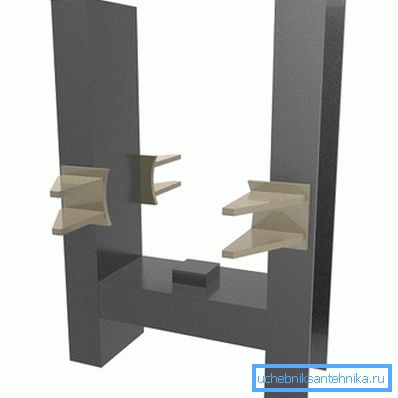

Sistema de fijación de tubería fija.

Estacionario

Se puede utilizar tanto para la colocación de terrenos, como para tuberías subterráneas. Como no es difícil adivinar el nombre, fijan los tubos tanto en posición vertical como horizontal.

Clasificación por características constructivas

Dependiendo de la tecnología de instalación y las características de construcción, las partes en cuestión se clasifican en:

  • Viviendas soldadas;
  • Casco de la abrazadera;
  • Sin cuerpo;
  • Escudo
  • Construcciones de curvas muy inclinadas.

A continuación, eche un vistazo más de cerca a todas sus especies.

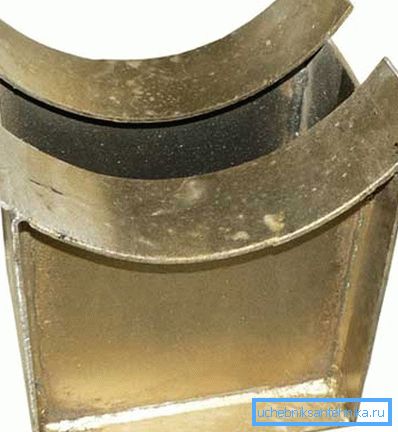

En la foto - soporte soldado.

Soldada

Los productos soldados se distinguen por una variedad de especies. Son móviles e inmóviles.

Sus ventajas incluyen:

  • Bajo precio;
  • Fácil instalación;
  • Confiabilidad

Presta atencion Las piezas soldadas se utilizan exclusivamente para tubos de acero.

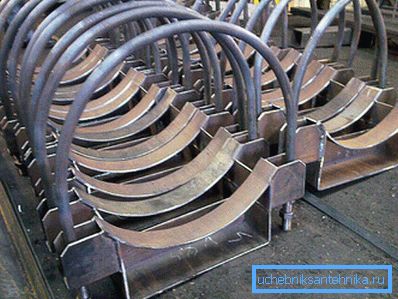

Pinzas de cuerpo

Estos productos también pueden ser móviles e inmóviles.

Se dividen en dos tipos:

  • Con una abrazadera redonda, se permite aplicar tanto para sistemas de acero como para algunos otros tipos de autopistas.
  • Con un yugo de tipo plano: se aplica solo a los maestros de acero.

Presta atencion Los sistemas de aros, que se distinguen por la presencia de refuerzos, también pertenecen a las abrazaderas del cuerpo.

Sin embalaje

De hecho, estos productos son pinzas ordinarias. También son móviles e inmóviles. Si los primeros aseguran el libre movimiento de los tubos, como resultado de lo cual también se les llama guías de tipo abrazadera, los últimos se unen a la base mediante soldadura.

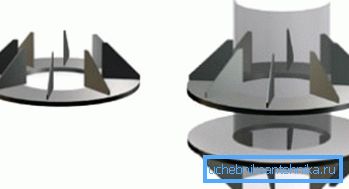

Apoyos de escudo

Escudo

Los soportes de protección fijos se utilizan para fijar las secciones verticales. Su instalación se realiza mediante soldadura. Más a menudo se utilizan al pasar una tubería a través de una pared.

Construcciones de curva pronunciada.

Esta parte está instalada bajo el diseño de la curva. Su diseño puede ser tanto móvil como inmóvil. Debo decir que estos productos se utilizan no solo para autopistas, sino también para sujetar todo tipo de equipos.

Características de instalación

En primer lugar, debe decirse que es bastante difícil instalar los soportes correctamente, por lo tanto, es mejor no hacer esta operación con sus propias manos, sino confiarla a especialistas. El hecho es que, en caso de violación de la tecnología de instalación, las consecuencias pueden ser las más desagradables, ya que estos elementos están sujetos a cargas pesadas de la tubería y los fluidos que fluyen a través de ella.

La distancia entre estas partes depende del diámetro de las tuberías, así como del tipo de fluido transportado y la tecnología de instalación del producto. Esta distancia también es un parámetro importante del cual puede depender la durabilidad de la tubería, por lo que los profesionales deben determinarla.

Aquí, quizás, todos los puntos principales que se pueden decir acerca de las características de estas partes de tuberías.

Conclusión

Los soportes destinados a tuberías vienen en una amplia variedad de diseños, por lo que la elección depende de una serie de factores. Sin embargo, para garantizar el correcto funcionamiento de la estructura, no solo se debe seleccionar correctamente la pieza de una forma u otra, sino que también se deben observar las instrucciones de instalación (consulte también el artículo Tubería sin soldadura: campo de aplicación y proceso de fabricación).

Desde el video en este artículo, puede obtener más información sobre este tema.
