Sistema de calefacción monotubo de una casa particular.

En un cierto período en la historia de nuestro país, una de las tareas prioritarias del estado era proporcionar a todos los ciudadanos viviendas asequibles. "Khrushchev" comenzó a erigirse en toda la URSS. Tales edificios de apartamentos tenían una pequeña área de apartamentos y se construyeron muy rápidamente. Para reducir el costo de la construcción, inventó una variedad de nuevos esquemas y accesorios. Lo mismo ocurre con la calefacción. Para reducir el consumo de tubería, se inventó un sistema de tubería única. Desde entonces, esta construcción simple pero bastante efectiva se ha utilizado ampliamente en la construcción de viviendas privadas. En este artículo, describiremos cómo instalar un sistema de calefacción de una tubería de una casa privada con sus propias manos.

Pros y contras del sistema

El sistema de calefacción de un solo tubo tiene sus lados positivo y negativo. Al conocer estas características, puede responder con precisión qué sistema de una o dos tuberías es mejor. Así que vamos a empezar con los pros:

1. La ventaja más importante es el ahorro. Con un sistema de tubería única, no hay necesidad de puentes para baterías, elevadores inversos y otros elementos. Esto resulta en una reducción de casi el doble en los costos de tubería en comparación con un sistema de calefacción de dos tuberías.

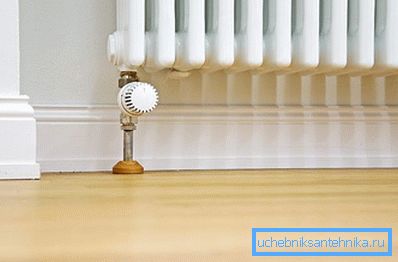

2. Es posible regular el flujo de refrigerante a cada dispositivo de calefacción sin un impacto significativo en el funcionamiento de todo el sistema. Esto se logra mediante la instalación de dispositivos modernos como balanceadores, válvulas de bola y derivaciones, válvulas termostáticas, etc.

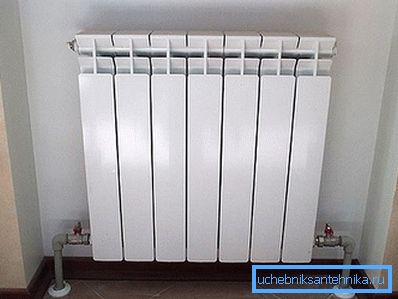

3. Otra ventaja puede considerarse la estética de todo el sistema. Como el número de tuberías aquí es pequeño, es conveniente ocultarlas detrás de paredes o paneles falsos.

Todo esto hace que el sistema de tubería única sea popular. Pero también vale la pena recordar que el esquema de todas las comunicaciones será bastante simple. Esto permite llevar a cabo la instalación de calefacción de forma independiente sin mucho esfuerzo.

Pero incluso aquí no ha habido inconvenientes y hay muchos de ellos. Desventajas del sistema:

1. Para que todos los calentadores funcionen de manera eficiente, es necesario proporcionar suficiente presión en el sistema. Esta circunstancia lleva a la necesidad de instalar bombas más potentes, lo que conduce a un aumento en los costos operativos.
2. La instalación de la bomba de circulación en sí también puede ser una desventaja. El sistema de dos tuberías no necesita ese equipo adicional, se monta solo por eficiencia.
3. Al desarrollar un esquema de un sistema de calefacción de una sola tubería, es necesario prever la ubicación de las tuberías para que el refrigerante se derive. En la práctica, esta característica implica instalar un tanque de expansión en el punto más alto del sistema. Como regla general, este detalle adicional se monta en el ático.

Pero, a pesar de estos inconvenientes, prevalece la baratura, y los sistemas de calefacción de un solo tubo se encuentran con mayor frecuencia en casas privadas, especialmente con un espacio habitable pequeño.

Variedades de sistemas de monotubos.

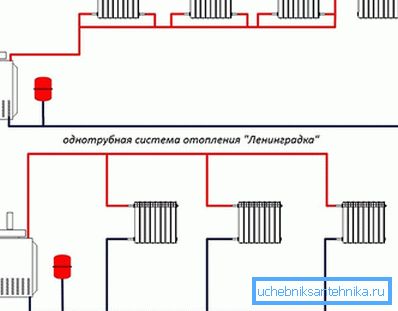

A pesar de su simplicidad, un sistema de calefacción de un solo tubo tiene variaciones. En casas particulares, puedes usar dos tipos:

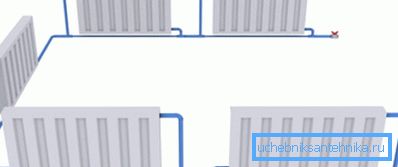

• Sistema consistente o no regulado. En este caso, el refrigerante ingresa a cada dispositivo por turno, la salida es agua con una temperatura más baja, que ingresa al siguiente radiador.

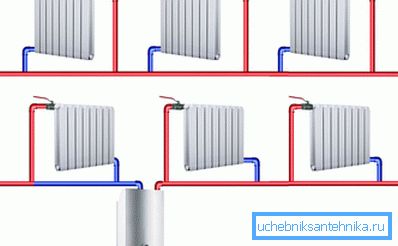

• El sistema regulado, la gente lo llamó "Leningrado". Esta opción le permite ajustar el flujo de refrigerante en cada radiador. Los dispositivos están conectados a la carretera en paralelo.

La primera opción es considerada la más fácil y barata de ejecución. Pero no permite regular el flujo de refrigerante, por lo que las baterías que se encuentran más alejadas de la caldera tendrán una temperatura más baja. Por esta razón, un sistema de una tubería consistente se usa solo para calentar casas pequeñas o habitaciones individuales.

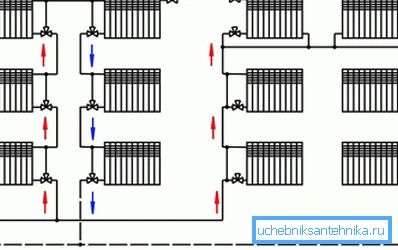

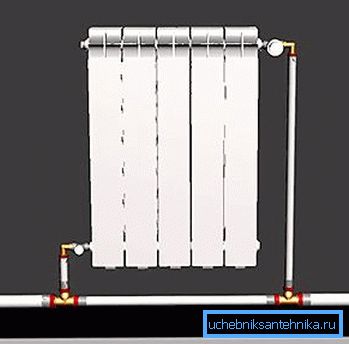

El sistema "Leningrado" en términos de regulación y calentamiento uniforme de todos los dispositivos es mejor. Aquí hay una oportunidad para regular el flujo de refrigerante a cada dispositivo con la ayuda de válvulas. Tales sistemas se pueden instalar en hogares con un área grande.

Además del principio anterior, los sistemas de una tubería se dividen por el método de circulación del refrigerante. Aquí hay tres tipos:

• Con circulación natural. En este caso, el refrigerante se mueve de un radiador a otro bajo la influencia de la gravedad.

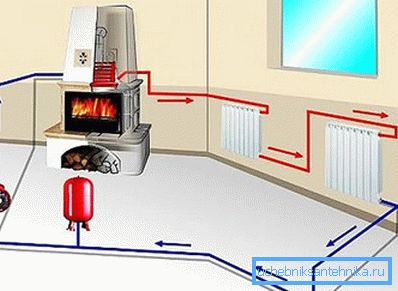

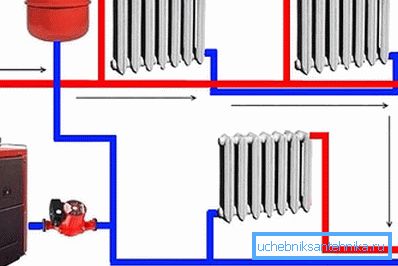

• Con circulación forzada. Tales sistemas se consideran más eficientes que la primera opción. Para la circulación forzada del refrigerante se utiliza una bomba especial.
• Opción combinada. La instalación se lleva a cabo de acuerdo con el esquema de un sistema con circulación natural y, para aumentar la eficiencia, se instala una bomba de circulación (mediante un bypass).

El primero de estos tipos de sistemas funciona efectivamente solo con una pequeña longitud de la pista, por esta razón se usa solo en hogares con un área pequeña con calefacción. Para mejorar la circulación, es recomendable instalar un colector de aceleración inmediatamente después de la caldera. Este diseño implica elevar el tubo de suministro a un metro o una y media por encima del nivel del primer radiador. También se debe proporcionar la instalación de un tanque de expansión abierto ubicado en el punto más alto del sistema.

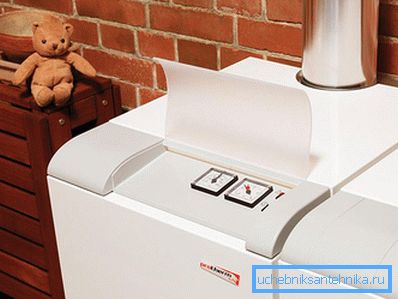

A pesar de su menor eficiencia, el sistema con la circulación natural del refrigerante es bastante popular. Esto se debe a la no volatilidad. Si la casa tiene una caldera electrónica montada en el piso, un corte de energía no afectará el funcionamiento del sistema de calefacción.

Sugerencia Un diseño más eficiente, pero al mismo tiempo, se considera que un diseño con circulación forzada del refrigerante depende de la electricidad. Tales sistemas pueden tener un contorno largo y no uno. En este último caso, se instalan varias bombas de circulación, separadas para cada circuito.

Si hay frecuentes cortes de energía en su área, y se instala una caldera de piso dependiente electrónica, es recomendable instalar un sistema combinado de un solo tubo. En este caso, en ausencia de electricidad, su casa no se congelará.

Instalacion del sistema

Si decide hacer en su hogar un sistema de calefacción de una tubería desde cero, la tarea principal será elaborar un esquema. Es necesario determinar claramente la ubicación de la instalación de la caldera, el tanque de expansión, la bomba de circulación, los radiadores y otros dispositivos y dispositivos.

La secuencia de instalación de un sistema de calefacción de un solo tubo será la siguiente:

1. En primer lugar, se monta la caldera. Es mejor instalarlo en la parte inferior del edificio, pero no en el sótano. No se olvide de las medidas de seguridad contra incendios (alrededor del dispositivo, las paredes, los pisos y el techo están recortados con material incombustible). Junto con la caldera equipan la chimenea.

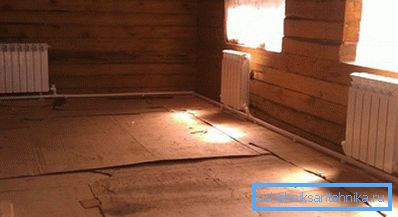

2. A continuación, instalamos un ramal de la caldera. Es mejor utilizar tuberías con un diámetro de al menos 25 mm. Se instala una carretera en toda la casa y se instalan radiadores de calefacción, válvulas y otros dispositivos. Durante la instalación no se olvide de la pendiente necesaria de las tuberías. El transportador de calor debe moverse por gravedad desde la caldera, pasar por todas las baterías y volver a la caldera nuevamente. Esto es muy importante si su sistema con Circulación natural o tipo combinado. En presencia de la bomba no se puede observar sesgo.
3. Al conectar el tubo principal a la caldera, es necesario instalar un tanque de expansión, cuyo tipo depende del sistema de calefacción seleccionado.
4. Es recomendable instalar filtros en la línea de retorno antes de ingresar a la caldera. Esto es necesario para proteger todo el equipo contra escombros e impurezas.

Si está instalando un sistema del tipo combinado o con circulación forzada del refrigerante, la bomba debe instalarse con un bypass. En la primera variante tal combinación es obligatoria, y en la segunda es deseable. La instalación de la bomba a través del bypass brindará la oportunidad de apagarla en caso de reparación o falta de energía, mientras el sistema de calefacción continuará funcionando.

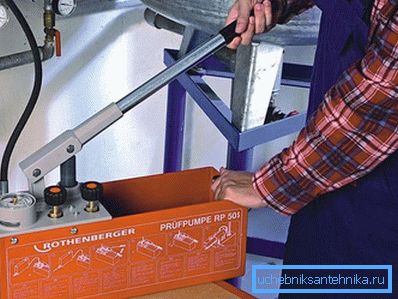

Antes de iniciar la operación, debe realizar pruebas de presión. Este proceso se realiza con una bomba especial que eleva la presión en el sistema. Si en el proceso de prueba de presión se mantiene la presión en el sistema, entonces no hay fugas y puede comenzar la temporada de calefacción.

El video

Mire un video sobre la instalación e instalación de un sistema de calefacción de una tubería en una casa privada:
