Sistema de calefacción con circulación forzada en una casa

¿Cómo se puede instalar un sistema de calefacción con circulación forzada con sus propias manos? ¿Qué preguntas y problemas pueden surgir en las diferentes etapas del trabajo? ¿Cómo elegir una bomba con la capacidad requerida y tuberías de diámetro óptimo? En el artículo intentaremos responder estas preguntas.

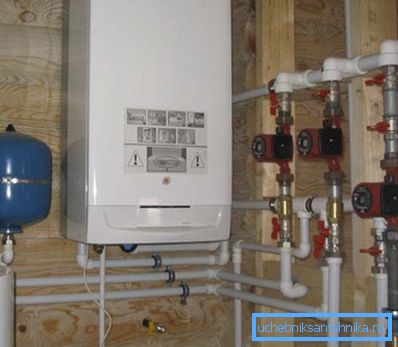

Sala de calderas de una casa particular.

Elección de tuberías y radiadores.

Comenzaremos eligiendo materiales, baterías y tamaños de tuberías.

Materiales

El calentamiento de agua con circulación forzada implica un circuito autónomo, de ninguna manera conectado con la red eléctrica centralizada.

Debe aclararse: por lo general, el circuito está conectado al sistema de agua fría con un puente para llenarlo con agua. Sin embargo, una vez que se llena el refrigerante, el puente está bien cerrado.

Si es así, los parámetros de calefacción son predecibles, estables y seguros incluso para los materiales modernos más vulnerables:

  • La presión en el circuito se mantiene dentro de 1.5-2.5 kgf / cm2.
  • Las temperaturas típicas de las tuberías de suministro y retorno son 70/50 C.

La mejor opción para el sistema de calefacción es el polipropileno, reforzado con papel de aluminio. El refuerzo es necesario no tanto por razones de resistencia, sino porque compensa el alto coeficiente de expansión lineal del polipropileno cuando se calienta. (Ver también el artículo Tubos de polipropileno: Características.)

El dispositivo de calefacción, óptimo para nuestros propósitos, - un radiador de sección de aluminio.

Las razones

  • Es un aspecto decente, consistente con cualquier diseño de habitación.
Radiadores de aluminio.
  • Precio razonable (de 300 rublos por sección).
  • Alta disipación de calor (aproximadamente 200 vatios por sección con una distancia al centro del niple de 500 mm).

Dimensiones

El mínimo razonable del diámetro interno de las tuberías de cualquier tipo es:

Gráfico de contorno Diámetro interior
Salida del radiador 15 mm
Llenado hasta 50 m 20 mm
Llenado más de 50 m 25 mm

Tenga en cuenta que el polipropileno está marcado con un diámetro exterior, que es aproximadamente 5-7 mm más grande que el diámetro interior. Los diámetros internos especificados corresponden a las dimensiones de 20, 25 y 32 mm.

Bomba

Seleccion

¿Qué debería ser una bomba para un sistema de calefacción con circulación forzada? La opción obvia es un dispositivo con un rotor húmedo, ajuste de rendimiento permisible y de baja velocidad (paso o suave). (Ver también el artículo Sistema de calefacción de un solo tubo: características.)

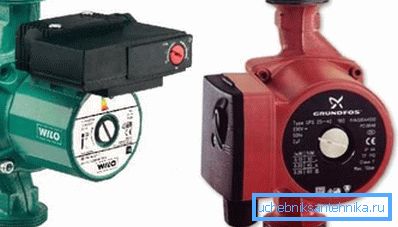

En la foto - un par de bombas con un rotor húmedo.

Los dos parámetros principales de cualquier bomba son la presión creada por ella y su rendimiento con la resistencia hidráulica del circuito correspondiente a esta presión.

¿Qué valores deben detenerse?

  1. Máxima resistencia hidráulica de un circuito de longitud razonable - 1-2 metros.. En consecuencia, para una casa privada (si, por supuesto, no construye un palacio en el que albergará conferencias internacionales), una presión de 4 metros, típica de los dispositivos más jóvenes de todos los fabricantes famosos, es suficiente.
  2. La capacidad se selecciona para que todo el refrigerante en el circuito pase a través de la bomba en aproximadamente 20 minutos. (es decir, la capacidad de bombeo en metros cúbicos por hora es igual a tres veces el volumen del refrigerante).

Para calcular el rendimiento, también hay un esquema alternativo vinculado a la salida de calor de la caldera o la sección del circuito.

Se reduce a una fórmula de la forma G = Q / (1.163 * Dt), en la que:

  • G - El rendimiento deseado en metros cúbicos por hora.
  • Q es la salida de calor de la caldera o circuito en kilovatios.
  • 1.163 - la capacidad calorífica media del agua.
  • Dt es la temperatura delta entre el flujo y el tubo de retorno. A valores estándar de 70/50, es fácil de calcular, es igual a 20.

Así, con una potencia de caldera de 36 kW, el rendimiento mínimo razonable será 36 / (1.163 * 20) = 1.55 m3 / hora.

Asamblea

¿Cómo instalar una bomba con las manos en un calentamiento forzado de la casa?

En general, no hay demasiadas reglas aquí.

  • Una bomba de rotor húmedo se monta con una posición estrictamente horizontal del eje.

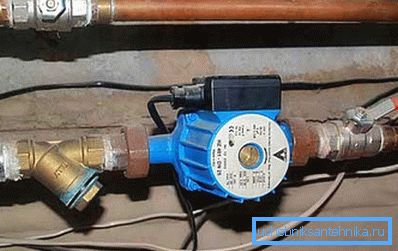

El eje debe ser estrictamente horizontal.
  • Dado que la función de enfriar el motor y lubricar los rodamientos se coloca en el refrigerante, la bomba es extremadamente sensible a su calidad. Desde aquí: una recomendación más urgente: un circuito de calefacción con circulación forzada debe incluir un sumidero (en la versión más simple, un filtro grueso), que se monta directamente en frente de la bomba.
  • La bomba y el filtro están separados del resto del circuito con un par de válvulas que permitirán limpiar el sumidero o retirar la bomba con una pérdida mínima de medio de transferencia de calor.
  • Cuando la bomba se instala en un circuito que opera periódicamente con circulación natural, se deja una derivación con un diámetro igual al diámetro de llenado entre los amarres a la bomba. El bypass está equipado con una válvula de retención de bola o válvula.

Equipo adicional

Además de la bomba de lodo, el sistema de calefacción forzada debe incluir:

  1. Tanque de expansión. Se coloca en cualquier punto del contorno donde no hay turbulencia. El volumen del tanque debe ser aproximadamente igual al 10% del volumen del circuito.

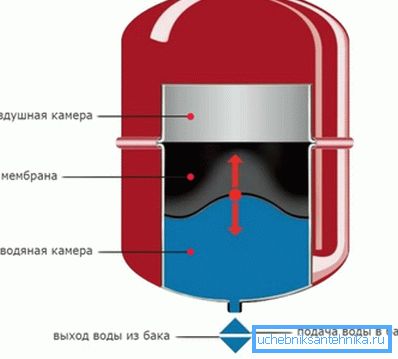

El dispositivo de expansión de membrana del tanque.
  1. Válvula de alivio de presión para evitar la ruptura de la tubería cuando el tanque de expansión se desborda.
  2. Manómetro para control de presión.
  3. Salida de aire automática.
  4. Salida de aire (grúas Mayevsky o válvulas convencionales) en los puntos superiores del circuito (incluidos los atascos de tráfico de los radiadores con una conexión inferior).

Esquemas

Está claro que el esquema específico del sistema de calefacción con circulación forzada está determinado principalmente por la configuración de la casa. Sin embargo, daremos como ejemplo un par de soluciones populares.

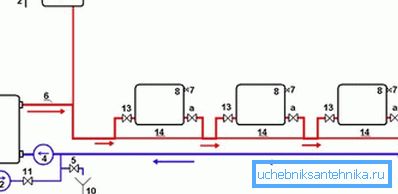

Leningrado abierto con circulación forzada.

En este diagrama:

Número Dispositivo
1 Caldero
2 Descarga al alcantarillado en caso de desbordamiento del tanque.
3 Tanque de expansión abierto
4 Bomba
5 Restablecer para drenar el circuito.
6 Relleno (alimentación)
7 Grúas Mayevsky
8 Radiadores
9 Relleno (retorno)
10 Aguas residuales
11 La válvula en el puente con agua fría.
12 Sistema de agua fría
13 (a) Válvulas de cierre del radiador
14 Bypasses entre insertos de radiadores
Mezcla de nudos para suelo caliente.

Este esquema es interesante porque permite formar un circuito adicional de baja temperatura. Para reducir la temperatura, se utiliza un suministro medido de agua desde una línea recta a través de un termostato y recirculación del flujo de retorno.

Conclusión

Esperamos que el material propuesto al lector lo ayude a diseñar su propio sistema de calefacción. En el video adjunto, como es habitual, puede encontrar información adicional. ¡Éxitos!
