Rodillos para tubo de perfil

La única herramienta que puede cambiar la forma de un tubo con forma son los rodillos. Y dado que los productos de metal doblado se utilizan a menudo en la construcción, esta herramienta es simplemente indispensable. Los rodillos para el tubo de perfil son de diferentes tipos, incluidos los que se pueden hacer de forma independiente.

Tipos de rollos

Estructuralmente, esta herramienta para la formación de tubos conformados de forma arqueada se puede dividir en tipos, según la fuente de fuerza aplicada.

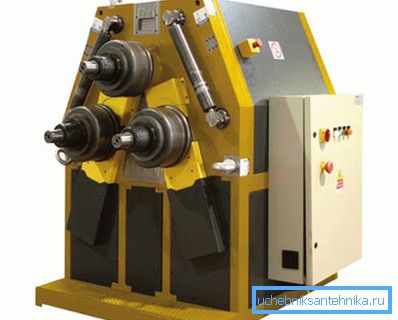

Los rodillos eléctricos son los más productivos, se caracterizan por la mayor cantidad de productos doblados producidos por unidad de tiempo en comparación con otros tipos. La productividad aumenta debido a la presencia de un motor eléctrico en funcionamiento, con la ayuda de la cual la formación de una nueva forma de tubería se produce con bastante rapidez.

Los principales elementos estructurales del doblador de tubos eléctricos:

• la base que es una cama de metal;
• de 3 a 5 rodillos que giran mediante un motor eléctrico;
• central eléctrica en forma de motor eléctrico;
• pinzas deformantes.

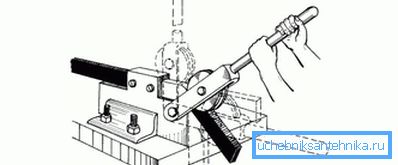

Los rodillos manuales para doblar la tubería de perfil se consideran una herramienta portátil práctica. Debido a su tamaño relativamente pequeño y la ausencia de una unidad eléctrica, se instalan en cualquier lugar adecuado, incluso donde el espacio de trabajo es limitado. El diseño de los rodillos manuales para doblar la tubería de perfil es similar al eléctrico, con la única diferencia de que no tienen un accionamiento eléctrico, y los rodillos de alimentación están interconectados por transmisión a una cadena, que con la ayuda de abrazaderas deforma la tubería.

Las dobladoras de tubos manuales se caracterizan por fallas de diseño. A pesar de que tales rodillos son muy convenientes para realizar una pequeña cantidad de trabajo, necesitan usar una fuerza física considerable. No es tan fácil doblar una tubería de metal con una fuerza de transmisión en las abrazaderas y la transferencia de la cadena a una sola persona. Si el trabajador no es una persona suficientemente desarrollada físicamente, o se ha acumulado fatiga por la repetición frecuente de las operaciones, tal herramienta en la producción será improductiva. Por lo tanto, una herramienta manual de este tipo es útil solo en la fabricación de pequeños lotes de productos doblados.

Los rodillos hidráulicos se consideran la técnica más poderosa en comparación con los análogos descritos anteriormente de las herramientas de doblado. Una prensa hidráulica en combinación con una abrazadera transmite una fuerza tan poderosa al tubo de perfil que se dobla como una lengüeta. Dicha unidad se puede llamar con razón "peso súper pesado". La fuerza de flexión en un caso particular es acumulada por el complejo hidráulico, que se mantiene y controla fácilmente. Si, además del equipo existente, para agregar un motor eléctrico que actúa sobre los rodillos de alimentación, la eficiencia de la unidad aumenta significativamente, se combinarán las capacidades de rendimiento y capacidad.

Sugerencia Tal dispositivo puede mejorarse aún más. Si el tambor de alimentación se reemplaza por un eje perfilado, en una ejecución será posible doblar varios tubos perfilados a la vez. Debido a las propiedades de la prensa hidráulica y el accionamiento eléctrico, esta máquina puede procesar cualquier número de productos.

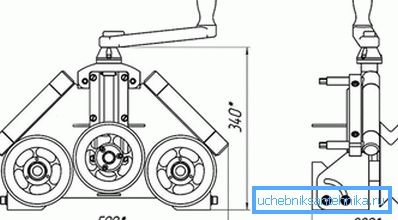

Desafortunadamente, los rodillos hidráulicos pesan mucho. Esta desventaja se manifiesta en el hecho de que si lo instala en algún lugar, entonces este lugar permanecerá para la unidad como trabajador durante mucho tiempo; será muy difícil moverlo de su lugar. Para comprender el dispositivo de la herramienta y, en principio, la deformación de la tubería de perfil, puede ver los siguientes dibujos de los rodillos con las dimensiones aplicadas.

El principio de funcionamiento de los rodillos.

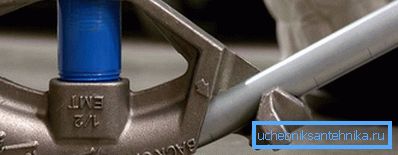

Para doblar el tubo de perfil en los rodillos, no se necesitan conocimientos ni habilidades especiales. Un empleado necesita realizar solo unas pocas operaciones:

• La tubería cae sobre dos rodillos de alimentación.
• Con una cierta fuerza, la tubería se presiona contra un rodillo doblador para elegir.
• El engranaje está enganchado.

Como resultado del paso del tubo perfilado a través del área de trabajo, se dobla en un ángulo planificado. En caso de un grado de deformación insuficiente, la pieza de trabajo pasa una vez más a través de los elementos de trabajo de la herramienta, mientras que es necesario controlar la fuerza de sujeción.

Fabricación de rodillos caseros.

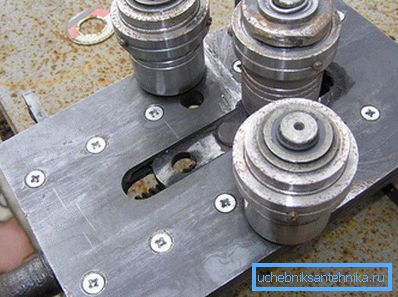

Hoy en día, los rollos hechos por sí mismos para una tubería de perfil a menudo se encuentran en la vida cotidiana. Para una cama se aplica el canal ancho. El mecanismo de doblado se puede hacer con un diseño en forma de U utilizando un gato hidráulico o soldando con una placa superior de llave.

• Si usa un gato, debe ubicarse debajo de la cama y la energía para correr desde arriba hacia los rodillos de alimentación.
• En otro caso, el tubo se dobla con abrazadera roscada. El perno se atornilla a la tuerca y el talón se suelda al final de la forma deseada.

Al alimentar la tubería, puede utilizar una cadena de bicicleta regular. Los asteriscos se sueldan con autógena en los ejes de accionamiento y accionado, y la cadena se tensa. El mango está unido al eje de transmisión.

Sugerencia En términos de dureza, los rodillos de alimentación deben superar el tubo de perfil, por lo que están endurecidos.

El video

Le sugerimos que mire el doblador de pipa casero:
