Racores para tubos metálicos: conectan piezas de diferentes

Los accesorios para tuberías de metal-polímero, así como piezas para ensamblar comunicaciones hechas solo de elementos metálicos, pueden ser muy diferentes. En este caso, las diferencias se encuentran en el material del que están hechos los conectores y en su diseño.

A continuación observamos los principales tipos de piezas, prestando atención a sus fortalezas y debilidades.

¿De qué están hechos?

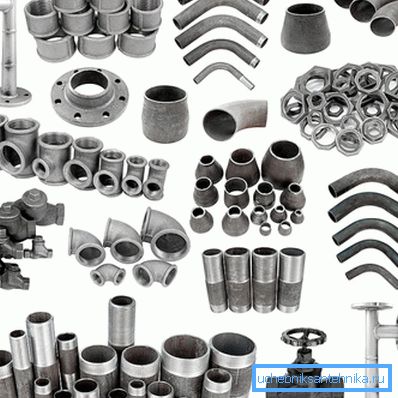

Una visión general de la gama de accesorios comenzará con un análisis de los materiales utilizados para producirlos. Como regla general, la parte de conexión de metal coincide con el metal utilizado para el tendido de las comunicaciones de tuberías, pero hay excepciones.

Más a menudo para la fabricación de conectores de tubería se utilizan:

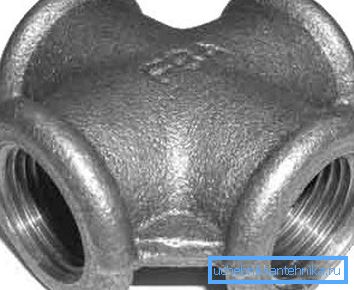

• Hierro fundido. El material es resistente a las tensiones e influencias químicas, soporta altas presiones. La mayoría de los modelos de hierro fundido proporcionan una conexión roscada, pero también puede encontrar acoplamientos que requieren un sellado adicional con mortero de cemento, selladores o incluso plomo. La desventaja de los accesorios de hierro fundido es una gran masa y un alto precio.

• Acero Se utiliza en el mismo lugar que el hierro fundido, que es menos quebradizo debido a una mayor elasticidad. A diferencia del hierro fundido, los accesorios de acero fallan antes porque son más susceptibles a la corrosión (incluido el electroquímico).

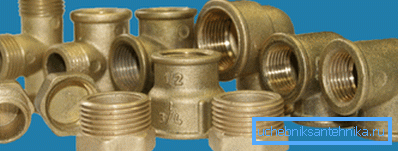

• Latón. Una buena opción en términos de fiabilidad de conexión, durabilidad y rendimiento. Los accesorios de latón se pueden utilizar para organizar tuberías de metal, así como para instalar comunicaciones de plástico.
• El cobre. Dichas piezas serán las más caras, pero al mismo tiempo proporcionan la conexión de tuberías más confiable y duradera. Se utiliza con mayor frecuencia en sistemas de calefacción, pero puede estar involucrado en el montaje de tuberías de agua en hogares privados y organizaciones comerciales.

Presta atencion El cobre y el latón rara vez se utilizan para la colocación de comunicaciones troncales.

Además, al organizar sistemas de suministro de agua basados ​​en tuberías de metal y plástico, también se utilizan conectores de tecnopolímeros con inserciones de metal (acero o latón).

Variedades de diseño.

Para soldadura o soldadura fuerte.

Si los materiales son más o menos claros, intente entender las configuraciones.

Los más simples son los conectores para los que se utiliza soldadura o (en el caso de piezas de cobre / latón) soldadura.

• La conexión soldada representa un fragmento de un tubo de cierta configuración. Como regla general, su diámetro corresponde al diámetro de las tuberías conectadas, lo que permite soldar los bordes de los productos de extremo a extremo.
• La mayoría absoluta de los accesorios soldados están hechos de acero "negro". En este caso, la soldadura se obtiene lo suficientemente confiable para soportar la presión más alta posible.

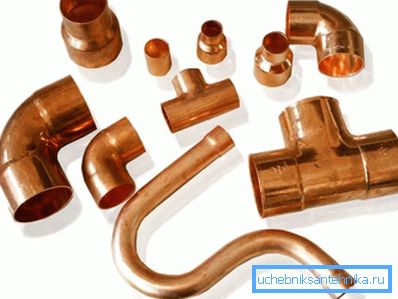

• Se producen piezas de cobre y latón para las que se aplica soldadura. Su configuración prevé la presencia de un zócalo para la instalación de la tubería, mientras que el espacio mínimo para el relleno con soldadura debe permanecer.

Presta atencion Las tuberías de soldadura y soldadura son tecnologías bastante complejas que requieren un desarrollo a largo plazo. Por lo tanto, las instrucciones de texto y los videos explicativos deben estudiarse a fondo, y lo mejor de todo, bajo la guía de un maestro experimentado.

Debajo del hilo

Las piezas roscadas se encuentran entre las más comunes. Se pueden hacer de cualquiera de los materiales anteriores, pero la primacía en este segmento seguramente contiene acero y latón.

Lo siguiente es típico para conexiones roscadas:

• En la mayoría de los casos, estas piezas se utilizan para unir tuberías con un diámetro de 50 mm o menos. Con una circunferencia más larga, el hilo no puede proporcionar la tensión requerida.
• Para disponer una rodilla, una te o un travesaño, es necesario tener una rosca no solo en la conexión, sino también en la tubería. En algunos casos, el corte se debe hacer de forma independiente con la ayuda de herramientas especiales: muere.

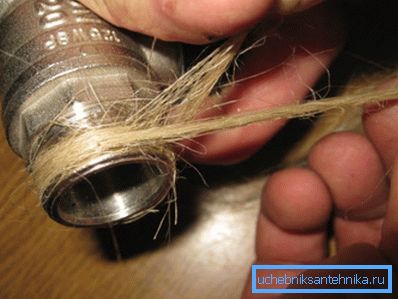

• A veces las conexiones requieren compactación adicional. Para este fin, se realiza una bobina de material sintético (cinta de polímero) o natural (cable de lino y análogos) en la unión.

Sugerencia Los principiantes a menudo cometen el error de pensar que cuanto más fuerte es el hilo apretado, más apretada será la articulación. De hecho, con un esfuerzo excesivo, existe el riesgo de "arrastrar", romper el hilo y obtener una fuga garantizada.

Debajo de la brida

Para piezas de montaje con un diámetro superior a 50 mm, se utilizan bridas para tuberías.

Un ejemplo de tal ajuste se muestra en la imagen en esta sección.

• Como regla general, estos productos se seleccionan en la sección transversal de la tubería. Además, a veces las juntas de las bridas se sueldan directamente a las tuberías, pero en este caso la confiabilidad del conjunto se reduce considerablemente.
• Para el sellado en lugar de contacto se puede instalar junta de material elástico. En este caso, la unión de dos tuberías requiere un mantenimiento periódico para reemplazar una pieza desgastada.

• La ventaja de los accesorios de brida es el hecho de que se pueden usar para instalar válvulas de cierre, varios sensores, válvulas, etc. en tuberías de gran diámetro.

Prensado

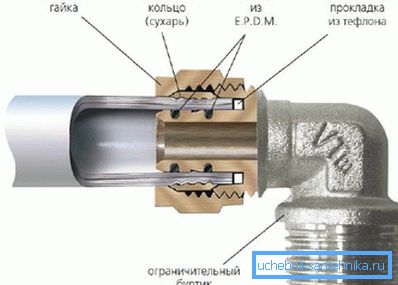

Recientemente, los llamados accesorios de compresión se han utilizado para conectar tuberías de metal.

Su principio de funcionamiento es casi idéntico al utilizado cuando se utiliza un accesorio de compresión para una tubería de plástico:

• Una tuerca de sombrerete hecha de metal (acero o latón) está instalada en la rosca.
• Al atornillar la tuerca, presiona una junta especial hecha de un material elástico o metal delgado a la interfaz.

Presta atencion El uso de almohadillas de goma o polímero impone una limitación en las condiciones de temperatura en las que se puede usar el sistema: el calentamiento máximo es de 95⁰C.

• Al mismo tiempo, debido a la presión, se garantiza la estanqueidad para el funcionamiento del sistema.
• Algunas compañías producen modelos universales de tales dispositivos, que son igualmente adecuados para tuberías de acero y plástico.

Los productos de este tipo se utilizan generalmente en la disposición de los sistemas de suministro de agua. La principal ventaja en este caso es una importante ganancia de tiempo: la tubería se coloca en un accesorio sin roscar, lo que facilita enormemente nuestro trabajo.

Por otro lado, tal esquema de instalación tiene sus inconvenientes. Por ejemplo, con un esfuerzo serio, la tubería puede simplemente extraerse, especialmente si la junta está algo encogida y ha perdido elasticidad. Por supuesto, este vector de fuerza es atípico para las tuberías, ¡pero es necesario recordar esta característica!

Conclusión

Al ensamblar las comunicaciones metálicas con nuestras propias manos, debemos elegir no solo las tuberías en sí, sino también las piezas que se utilizarán para acoplarlas. Por eso es importante, antes de comenzar a trabajar, familiarizarse con toda la gama de accesorios disponibles y seleccionar los que se corresponderán más con el conjunto de tareas, nuestros requisitos y capacidades financieras.

Puede encontrar una descripción más detallada de los productos descritos anteriormente en el video de este artículo.
