¿qué tuberías elegir para calefacción por suelo radiante?

Con el aumento de las tarifas de los servicios públicos, un número cada vez mayor de propietarios de viviendas está pensando en reemplazar los métodos tradicionales de calefacción de los apartamentos con métodos alternativos más económicos para calentarlos. Por ejemplo, los llamados "pisos cálidos" están ganando cada vez más popularidad.

Las ventajas de estas tecnologías para calentar espacios residenciales (además de los ahorros directos en energía) incluyen un cierto refinamiento del diseño de la habitación debido a la eliminación de los radiadores que estropean notablemente su aspecto.

Tipos de sistemas de calefacción alternativos.

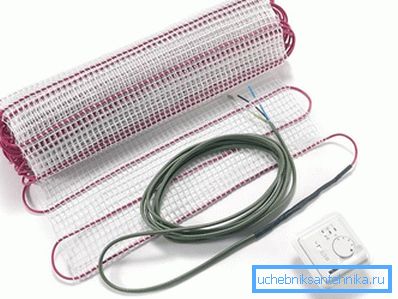

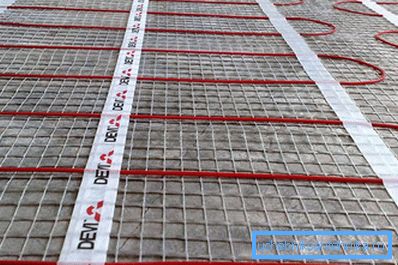

Actualmente, en el mercado doméstico, hay dos tipos de sistemas alternativos de calefacción: los eléctricos y los de agua. Uno de ellos implica el uso de corriente eléctrica como portador de energía, lo que provoca el calentamiento del cable, que se encuentra debajo de un revestimiento decorativo en el espesor del piso. El calentamiento puede ocurrir mediante el uso de un emisor de infrarrojos.

De acuerdo con el segundo método, el calentamiento del piso y la habitación en su totalidad se lleva a cabo mediante el uso de una extensa red de tuberías a través de la cual el agua caliente circula continuamente. Al mismo tiempo, es importante qué tuberías elegir para un piso cálido. Generalmente se utiliza cobre o plástico.

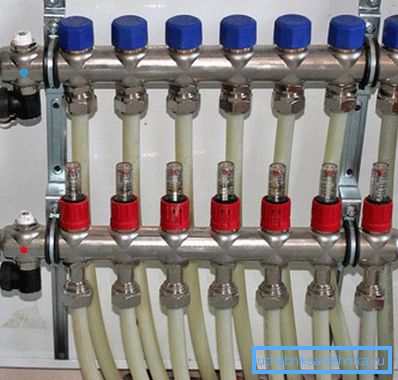

Por lo tanto, el llamado piso calentado por agua es un sistema de tuberías de piso, apiladas durante la instalación en una base de concreto o directamente en la regla. Tales pisos proporcionan un calentamiento uniforme de la vivienda y no necesitan cuidado constante. Además, a diferencia de los sistemas de calefacción eléctrica, son mucho más baratos de operar.

Las desventajas de esta clase de sistemas incluyen el costo significativo de la instalación y el aumento en el espesor total del revestimiento del piso.

Teniendo en cuenta el hecho de que la instalación propuesta del circuito de calefacción se realizará por sus propias manos y que la electricidad será cada vez más costosa, la elección de un arreglo de piso de agua parece bastante razonable. Tenga en cuenta también que el sistema que estamos considerando es ideal para calentar casas fuera de la ciudad que generalmente no están conectadas A CALEFACCION CENTRAL.

Selección de tubos en blanco.

Antes de comenzar a trabajar en la disposición independiente de un suelo de agua caliente, es imperativo que decida usted mismo los siguientes problemas técnicos:

1. ¿Qué tipo de tubería para calefacción por suelo radiante es la opción más adecuada?
2. ¿Cuál debería ser el diámetro de su elección de productos de tubería.
3. Cómo se debe distribuir el hilo tendido durante la instalación de la tubería en la superficie del piso base.

Puede obtener respuestas a todas estas preguntas en las secciones posteriores de este artículo.

La elección del material de la tubería.

Al comprar tuberías de un tipo u otro, los criterios principales para elegirlos deben ser las siguientes características:

• fuerza
• conductividad térmica;
• facilidad de moldeado;
• precio

Desde el punto de vista de los materiales utilizados en la fabricación de tuberías, estos pueden ser:

• productos de tubería de cobre;
• lingotes de tubo de polietileno reticulado;
• Tuberías de polipropileno y metal-plástico.

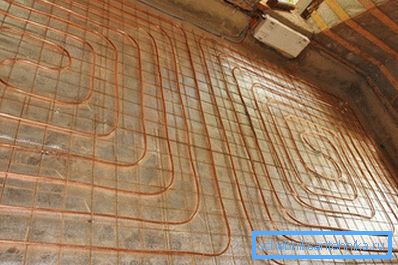

En términos de conductividad térmica, la opción más adecuada es, por supuesto, el cobre, que tiene buenos índices de plasticidad, lo que le permite doblar tuberías del radio deseado. Pero al mismo tiempo, el alto costo de las tuberías de cobre elimina por completo todas las ventajas de los “pisos cálidos”, en términos de los ahorros estimados en calefacción.

De acuerdo con su rendimiento, las tuberías hechas de polipropileno (polietileno reticulado) podrían considerarse una opción ideal para disponer un piso de agua caliente si no fuera por su único inconveniente. Esta desventaja se expresa en que los productos de polipropileno tienen estrictas limitaciones en el radio de curvatura admisible, que No puede ser inferior a 8 diámetros. Dichos requisitos reducen dramáticamente las posibilidades para la colocación efectiva de las roscas de la tubería de agua instalada en la superficie del piso.

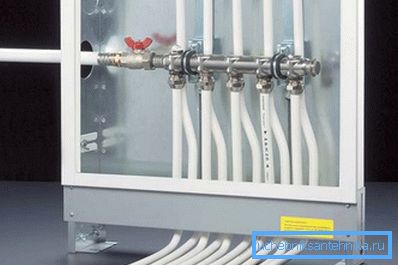

Teniendo en cuenta todo lo anterior, la opción más adecuada para un suelo calentado por agua es la moderna tubería de metal y plástico. Con un precio relativamente bajo, estos productos son bastante fiables en su funcionamiento y se doblan fácilmente. Dichas propiedades de los productos metaloplásticos se explican por la presencia de una capa de aluminio en su estructura, que aumenta significativamente la conductividad térmica del canal y garantiza la conservación de la forma después de la flexión.

Sugerencia Cuando se usa un tubo de metal y plástico, para evitar fugas, es necesario evitar conectar sus extremos en el grosor de la regla.

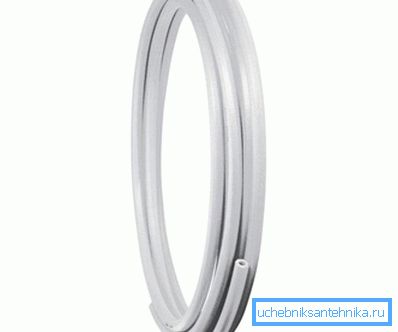

Selección de diámetro

Una vez que haya decidido el material, deberá elegir tuberías del diámetro exacto que le proporcionen condiciones de calentamiento óptimas. Este parámetro del sistema está determinado por el tamaño de la habitación climatizada, así como por la presión y la temperatura del refrigerante que circula en ella. Como regla general, su valor se selecciona entre 16 y 25 mm.

Sugerencia Con un aumento en el diámetro de los tubos, también aumenta la presión permisible en ellos.

El método más confiable y comprobado para seleccionar el diámetro de las tuberías es buscar la ayuda de especialistas que también lo ayudarán a resolver todos los demás problemas relacionados con la elección de los productos de tuberías para sistemas de calefacción de pisos.

Diseños de tubería

Teniendo en cuenta los datos obtenidos, puede proceder a la elaboración de un pequeño boceto en planta, que debe indicar el orden de colocación de los canales de suministro de agua en la superficie del piso. La presencia de un esquema de este tipo crea las condiciones para la colocación competente de las líneas de conducto dentro de la sala climatizada, y también le permite calcular el número total de piezas tubulares en blanco necesarias para disponer el "piso cálido".

Un boceto o diseño de los conductos dentro de la habitación se prepara de la siguiente manera:

1. Primero, se dibuja un plano de la habitación en una hoja de papel cuadriculado en la escala que usted elija.
2. Luego, en el plan se aplican los muebles del apartamento y se asignan áreas con muebles no móviles. En estas áreas, montar los conductos no solo no tiene sentido, sino que también está contraindicado.
3. Y por último, se aplica un dibujo de la colocación de líneas de agua al boceto.

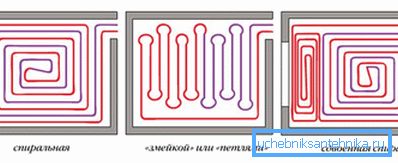

Se cree que para colocar las roscas del conducto de calefacción es mejor usar uno de los siguientes esquemas:

• la llamada "serpiente", que se considera el método más fácil y conveniente para la colocación. La desventaja de la "serpiente" es el calentamiento desigual de la habitación, asociado con el enfriamiento del refrigerante a medida que se desplaza a lo largo de la tubería;
• La colocación de tuberías "en espiral" proporciona un calentamiento más uniforme, ya que el refrigerante durante la circulación se desplaza desde el amarre al centro de la habitación, y luego en la dirección opuesta. Con una junta de este tipo, se minimiza el número de curvas pronunciadas del conducto, lo que garantiza un movimiento sin obstáculos del transportador y aumenta su velocidad de circulación.

De acuerdo con los requisitos de las normas, no deben caer más de 100 metros lineales de tuberías en una cadena de calefacción, por lo que en habitaciones con una gran área será necesario prever dos o incluso tres de esos circuitos.

Tenga en cuenta también que, dependiendo del esquema de instalación que elija y el diámetro de las tuberías, el paso de instalación elegido de los conductos puede variar de 15 a 30 cm.

El video

Este video muestra una instalación en espiral de un suelo de agua.
