¿qué son los tubos de calefacción y cómo se montan?

Dependiendo del material, todos los tubos de calefacción se pueden dividir en tres grandes grupos: metal, cemento de amianto (cemento de crisotilo) y polímero, aunque cada una de las categorías tiene sus propias variedades y características en uso. Cada uno de los tipos enumerados puede ser más o menos apropiado de una forma u otra, que se coordina con el lugar y el método de instalación, la presión y, por supuesto, el deseo del cliente. Tendremos la oportunidad de discutir las características generales de dichos materiales estructurales.

Materiales de comunicacion

Metal

• Para sistemas de calefacción a cualquier presión, se utilizan tubos de diferentes metales, entre los que se pueden llamar acero negro y acero inoxidable, hierro fundido, cobre y aluminio.
• También son relevantes las combinaciones de dos materiales, por ejemplo, acero-aluminio o acero-cobre, o bimetal.
• Si hablamos de fuerza, entonces, en primer lugar, ciertamente será el acero, la conductividad térmica (aluminio) y la practicidad (sistemas bimetálicos).
• Los bimetales no se usan para autopistas y contornos; aquí se pueden usar negro y acero inoxidable, hierro fundido y cobre. Todos estos materiales (con la excepción del acero inoxidable) tienen un serio inconveniente para el cemento de amianto y los polímeros: la susceptibilidad a la corrosión u oxidación.

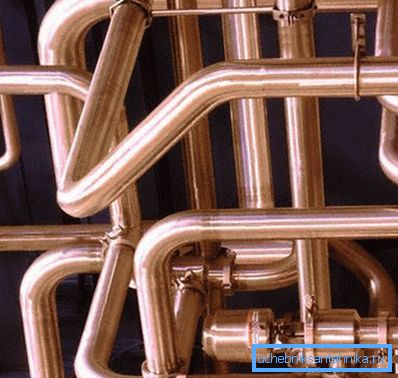

• Sin embargo, si hablamos de las tuberías principales, el acero negro y el hierro fundido se encuentran allí con mayor frecuencia, y el cobre se usa más para las instalaciones, especialmente porque su precio es bastante alto.

Nota Muy efectivo, especialmente para casas de campo, que calientan por aire a través de las tuberías, lo que es posible para hornos como Buleryan. El horno en sí es muy económico, debido a la segunda combustión secundaria del combustible, y se logra un alto coeficiente de transferencia de calor gracias a los tubos de acero entrelazados a su alrededor.

Cemento de amianto

Para la red de calefacción más económica, quizás se pueda llamar tubería de cemento de crisotilo: no requiere un aislamiento potente, ya que tiene una conductividad térmica suficientemente baja, y su tasa de deformación cuando se calienta es 12 veces más baja que la del acero, por lo tanto, para la instalación, es costoso compensar acoplamientos. Debido a su composición, el asbesto-cemento no forma crecimientos orgánicos, por lo tanto, la permeabilidad o resistencia hidráulica prácticamente no disminuye allí.

Al mismo tiempo, las instrucciones sobre tuberías de fibrocemento notan su fragilidad (a pesar del refuerzo): temen fuertes impactos y sacudidas durante el transporte. Al instalar dichas tuberías, es obligatorio realizar dos inspecciones visuales, una después de la descarga en la zanja y la otra después de la colocación. El acoplamiento se realiza utilizando acoplamientos uniformes con juntas de goma.

Tecnopolimeros

• En los últimos años, las tuberías de polímero se han utilizado cada vez más para los sistemas de calefacción o sus circuitos, que están reemplazando cada vez más varios análogos metálicos.
• Quizás, una parte de dicha popularidad está relacionada con el hecho de que es fácil ensamblarlos con sus propias manos, que es lo que usan muchos propietarios, ahorrando dinero en atraer especialistas (soldadores).
• El polietileno y el polipropileno entran en la categoría de polímeros, pero hablaremos de ello con más detalle a continuación.

Nota En la documentación, en lugar del nombre completo del material, a menudo es posible encontrar su abreviatura. Por lo tanto, el polietileno se conoce como HDPE / LDPE o simplemente HDPE / LDPE (baja y alta presión, respectivamente), HDPE / LDPE (versión internacional) y polipropileno PP o PPR (versión internacional).

Descripción general de los productos de polímero

Plástico de polietileno y metal.

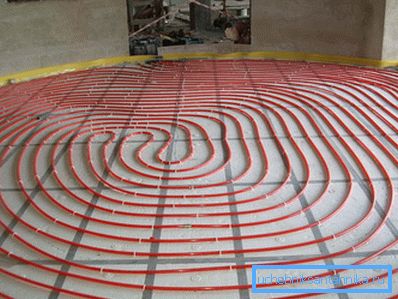

Entre los tubos de polietileno, estamos interesados ​​principalmente en LDPE (PE reticulado) y laminado a base de metal; no se utilizan para circuitos de radiadores, pero no se pueden evitar al instalar un sistema de calefacción de pisos.

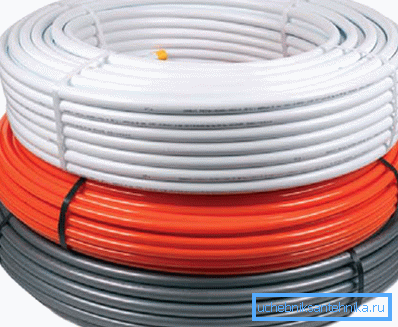

• Para este propósito, se puede utilizar PE entrecruzado con un diámetro de 16 mm. La presión nominal aquí se permite hasta 10 bar, y la temperatura máxima de operación es de hasta 110 ° C.
• Dichas características sugieren que las tuberías se pueden usar con cualquier caldera autónoma, e incluso si el refrigerante se suministra de calefacción centralizada.

Presta atencion Este esquema solo se puede implementar con calefacción autónoma. Conectar un piso caliente a una batería común significa arriesgarse a obtener una multa e insatisfacción de los vecinos.

• La desventaja de un polímero de este tipo puede llamarse su rigidez insuficiente: como se sabe, el contorno se coloca en la regla, después de lo cual se vierte con otra capa de solución y si la tubería no se llena con agua durante una operación de este tipo, entonces se puede deformar.
• La fijación al contrapiso se realiza con clips de cinta especiales, con la ayuda de los cuales es conveniente resistir un determinado paso de pavimentación y la distancia de la pared, de modo que el zócalo debajo no cause daños.

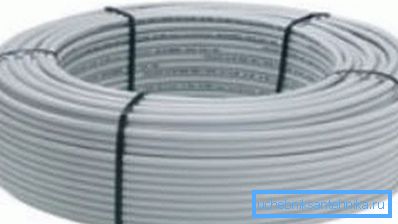

Con el mismo éxito, el laminado a base de metal se usa para calefacción de pisos, además, la mayoría de los fontaneros prefieren este material, el PE: es más conveniente colocarlo y, además, el costo del laminado a base de metal es algo más bajo que el LDPE.

• Un tubo de este tipo tiene tres capas principales, la interior del LDPE, la del medio, de papel de aluminio y la exterior del HDPE. Todos ellos deben estar unidos con pegamento (para productos de calidad).
• Si hay necesidad de curvas pronunciadas, que no se pueden evitar cuando se coloca con una serpiente, se coloca un resorte de acero (20-25 cm) en el tubo, cuyo diámetro interior es varios milímetros más grande que la sección del tubo, es decir, 18-20 mm.
• Este resorte se empuja en el lugar de la curva y gradualmente, a medida que se coloca, se empuja hacia el final.
• Cuando es necesario instalar un termómetro colocado en la tubería de calefacción, esto no se hace en el piso, sino en el nodo de distribución, que generalmente está incrustado en la pared.

Modelos populares

Para saber qué productos son adecuados para el sistema de calefacción y cuáles no, la siguiente tabla le ayudará:

Resumen de PPR

Para los circuitos del radiador (incluido este puede ser un circuito de calefacción de una sola tubería), se utilizan modificaciones de polipropileno RN20 y RN25, aunque este último está destinado principalmente para tales fines.

El hecho es que, como se puede ver en la tabla anterior, la temperatura de trabajo para el RN20 alcanza los 80 ° C, y el modo óptimo de la caldera de convección es de 60-80 ° C, por lo tanto, no hay infracciones aquí.

Pero aún así, si piensa que la temperatura de trabajo (constante) del circuito excederá los 80 ° C, entonces, por supuesto, es mejor que use RN25.

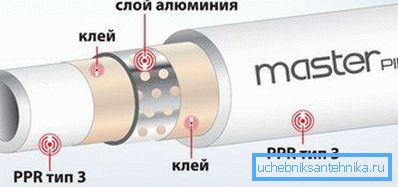

Nota En RN 25, el papel de aluminio no está ubicado en el centro de la pared, sino más cerca de la superficie y esto interferirá con el trabajo de soldadura. Por lo tanto, para quitarlo, use una afeitadora para pelar la capa superior y la lámina. También se debe tener en cuenta que para los circuitos del radiador del termostato de factura en la tubería de calefacción se puede montar en cualquier lugar que sea conveniente para usted.

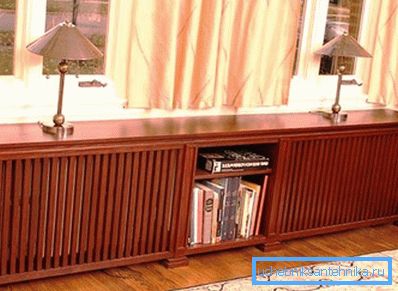

Si está interesado en cómo cerrar el sistema de calefacción, para esto puede comprar en una tienda o hacerse, como en la foto superior, rejillas decorativas que enmascaran no solo los radiadores, sino (si es necesario) y las tuberías. PPR se fija a la pared con soportes de metal o clips de plástico.

Conclusión

Si decide instalar PPR en la pared, los pros y los contras son obvios, aunque tecnológicamente no importa el circuito. La ventaja aquí es que simplemente retira el tubo de la vista, mientras no se pierde calor. Pero el lado negativo es difícil de llamar, excepto por el aumento de la intensidad de trabajo durante la instalación del circuito. El video en este artículo le ayudará con más detalle para comprender este problema.
