¿qué son los adaptadores para tuberías?

20-09-2018
Tubos

Los adaptadores de tuberías desempeñan un papel importante en prácticamente todos los sistemas de tuberías. Al mismo tiempo, no importa cuál sea su propósito: alcantarillado externo o interno, suministro de agua externo o interno. Si es necesario conectar productos, su uso es a menudo simplemente inevitable. Hoy en día, hay una gran cantidad de tecnologías y, como resultado, muchos materiales a partir de los cuales se hacen los adaptadores, por ejemplo, hierro fundido, plástico PVC, polipropileno, acero y similares. Para empezar, considere algunas de las características de los adaptadores.

Características del adaptador

Hay dos tipos de adaptadores: concéntricos y excéntricos.

  • Concéntrico - utilizado para tubería vertical.
  • Excéntrico - utilizado para tuberías horizontales.

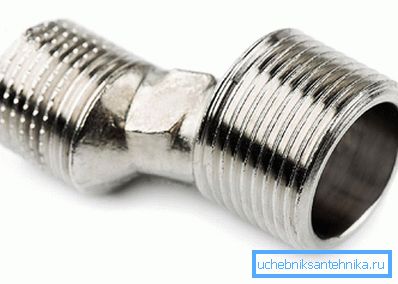

Excéntrico

Como regla general, estos tipos de adaptadores se utilizan en tuberías, en plantas industriales para la extracción de gas, petróleo y plantas químicas. Como se mencionó anteriormente, los adaptadores están hechos de diferentes materiales, por ejemplo, acero o polipropileno, también se usa PVC. En cuanto al acero, la fabricación de adaptadores metálicos está hecha de sus diferentes tipos. Por ejemplo, los adaptadores para medios de agresividad media y baja (productos derivados del petróleo, gas, etc.) están hechos de acero al carbono.

Si el medio deseado tendrá una mayor agresividad, entonces se usa acero aleado o altamente aleado. Este tipo de adaptadores tiene altas características técnicas, y la temperatura de su entorno de trabajo puede ser de -70 a +450 ° C, a una presión de 15 MPa. Sin embargo, hay que decir que a lo largo de los años, las tuberías de acero están fuera de uso. Fueron reemplazados por tubos de polipropileno, respectivamente, los adaptadores también están hechos del mismo material. Por lo tanto, vale la pena centrar su atención en los adaptadores de polipropileno.

Adaptadores para tubos de polipropileno.

Adaptadores para tubos de polipropileno.

Entonces, aquí están los principales tipos de accesorios para tuberías de polipropileno:

  • acoplamientos,
  • adaptadores,
  • esquinas
  • camisetas y cruces,
  • contornos
  • compensadores

Ahora considere las principales características y el alcance del uso de cada tipo de ajuste.

Embrague

Embrague

Este tipo de conexión sirve para conectar dos tuberías del mismo tamaño. Tiene la forma de un barril. Su diámetro interior es totalmente consistente con el diámetro exterior de la tubería utilizada.

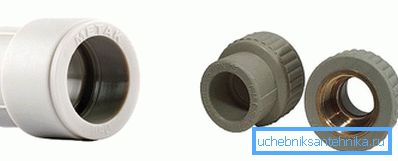

Adaptadores

Adaptador de polipropileno

Este adaptador difiere del acoplamiento en que hay un diámetro interno diferente en los dos lados del cañón. Además, hay adaptadores para conectar polipropileno con metal a través de una rosca. Tales adaptadores son con rosca externa e interna.

Las esquinas

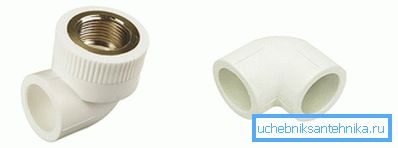

Esquina

Aunque los tubos de polipropileno están doblados, algunos cambios en la estructura ocurren en el lugar de la curva, debido a que el rendimiento del tubo se reduce significativamente y la pared del tubo se vuelve más delgada en el exterior. Por esta razón, hay una necesidad de esquinas especiales, cuya flexión puede ser de 45 a 90 ° С. Además, hay esquinas donde, por un lado, hay una rosca para la conexión con un mezclador u otras válvulas de cierre. Las esquinas pueden tener roscas internas y externas.

Cruces y tees

Cruces y tees

Algunos sistemas de tuberías requieren la conexión de varios tubos en un solo lugar. Por ejemplo, es necesario sacar el tubo del tubo ascendente en dos direcciones opuestas. Sólo para estos fines hay cruces especiales o tees. Vale la pena señalar que las tees, como las cruces, vienen en diámetros diferentes de un lado u otro. Por otra parte, hay tees con hilos internos y externos en el metal.

Contornos

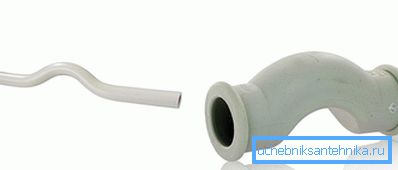

El contorno es largo

Algunos artesanos, para ahorrar dinero, hacen contornos similares de varias tribus. Sin embargo, desde el punto de vista tecnológico, esto no es del todo práctico, ya que el rendimiento disminuye. Además, es importante esforzarse para garantizar que haya la menor cantidad posible de uniones y uniones de tuberías. Es por eso que hay contornos especiales que tienen una cierta curva para eludir la tubería.

Compensadores

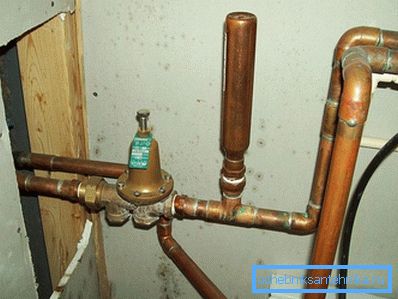

Compensadores martillo hidráulico

Un compensador es un dispositivo que le permite absorber varias caídas de temperatura y, como resultado, poderosos golpes en todo el sistema de tuberías. Aunque tiene una forma simple, su uso permitirá que la tubería dure más tiempo.

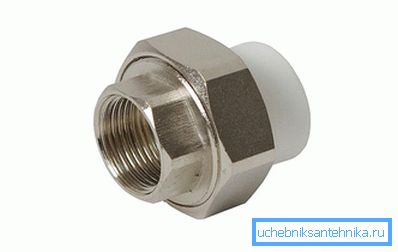

Mujer americana

Mujer americana

Esta es una conexión roscada especial que le permite desconectar y conectar rápidamente el troncal. Se utiliza tanto en el sistema de calefacción, como en el agua. La nuez americana se puede utilizar varias veces. Para hacer esto, simplemente reemplace la junta. A diferencia de un embrague o contratuerca, su uso es mucho más práctico. Gracias a ello, puedes desconectar la línea, mientras no giras la tubería. Ha encontrado su amplia aplicación desde el principio del uso de tuberías de polipropileno, donde por un lado el plástico y, por otro lado, un estadounidense.

Discutimos los tipos de adaptadores que se usan principalmente en la plomería interna o el sistema de calefacción. Ahora le traemos a su atención las opciones de adaptadores que se utilizan para el sistema de suministro de agua al aire libre.

Tipos de adaptadores de compresión para tuberías de suministro de agua al aire libre PND

Adaptadores para HDPE

Cabe destacar que los accesorios de compresión son productos completos. A continuación se concluye: cada elemento de un producto puede ser intercambiable dentro de un grupo de productos. Esto es cierto en los casos en que se requiere la sustitución de un elemento. Por ejemplo, un anillo partido se utiliza para la fijación axial. Está hecho de poliamida resistente, pero a la vez frágil. Si el anillo falla, se debe desechar el accesorio o un anillo hecho de un accesorio similar. Es aconsejable, por supuesto, reemplazar completamente el accesorio. Ahora considere los principales tipos de acoplamientos de compresión.

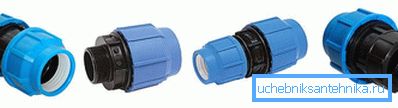

Embrague

Acoplamiento PND

Estos acoplamientos se utilizan para conectar tuberías del mismo diámetro y diferentes. Además, hay accesorios de compresión con una transición a una rosca de metal. Hacer acoplamientos con rosca interna y externa.

Curva de esquina

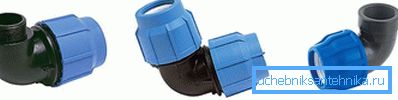

Curva de esquina

Las curvas en las esquinas se utilizan para cambiar la dirección de la tubería. También hay curvas con hilos externos e internos.

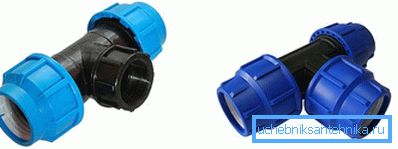

Camiseta

Camiseta HDPE

La te sirve para la asignación de un tubo de plástico al lado a 90 ° C. Tales tees se producen, donde hay un acoplamiento en ambos lados, y en el otro, una rosca externa o interna.

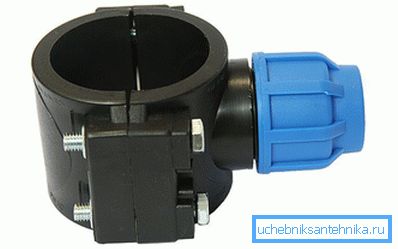

Enfermera

Enfermera

Una enfermera es una parte importante que consiste en dos mitades que comprimen un tubo. Más a menudo se llama un empate para un empate. Si necesita chocar con la autopista, esta transición le permitirá implementar de manera rápida y confiable un enlace al sistema de suministro técnico o de agua potable.

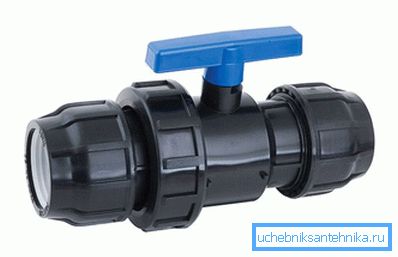

Transición con válvula de bola integrada.

Transición con válvula de bola integrada.

Tal conexión, combinada con una válvula de bola, puede usarse después de la inserción en el tronco. Por lo general, dicha transición se instala en el pozo y luego se envía la tubería a la casa.

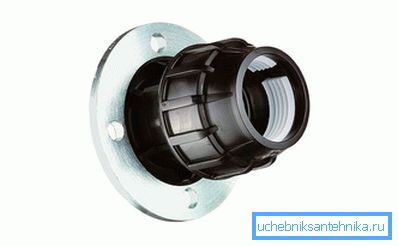

Brida de conexion

Brida de conexion

Los accesorios con bridas ayudan a conectar los tubos de polietileno HDPE con metal. El acoplamiento de la brida tiene dos conjuntos principales: la brida de montaje y la brida de compresión. La compresión permite fijar el tubo en sí, y la brida de montaje está conectada mediante pernos o pernos al extremo de la brida metálica. En este caso, el tamaño de la brida debe seleccionarse individualmente.

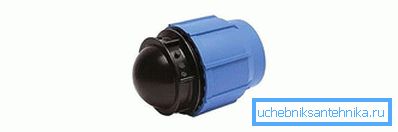

Gorra

Tapa PND

Si durante algún tiempo se debe conectar la línea, se instala un tapón en el extremo de la tubería. Es mucho más rentable que comprar una válvula de bola, especialmente si la tubería se silencia temporalmente.

Por lo tanto, hemos considerado los principales tipos de transiciones que se utilizan para el suministro de agua al aire libre. Ahora es el turno del sistema de alcantarillado.

Transiciones para la conexión de hierro y plástico en el sistema de alcantarillado.

En el proceso de instalación de un sistema de alcantarillado, a menudo es necesario conectar tuberías de diferentes materiales, por ejemplo, plástico y hierro fundido. Para hacer esto de manera efectiva, debe comprar transiciones especiales que le permitirán conectar rápida y simplemente dichos nodos. Para hacer esto, use un manguito de goma especial, que puede diferir en su diseño: son para transición interna y externa.

Transición interna de goma

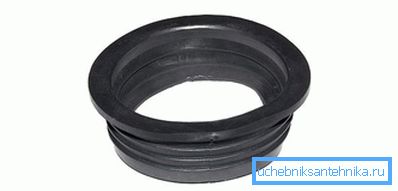

Transición interna de goma

Como regla general, se inserta en el zócalo de un tubo de hierro fundido, lo que le permite montar un tubo de plástico del diámetro deseado. La sección transversal de la parte exterior del brazalete es totalmente consistente con el diámetro de la toma de hierro. Debido a la forma especial, no hay necesidad de usar un sellador, ya que el compuesto resultante es bastante denso.

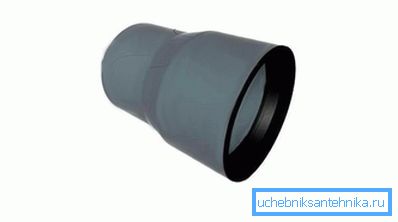

Adaptador de plástico externo (botella)

Adaptador exterior de plástico

Si la línea de alcantarillado no tiene un zócalo, entonces un adaptador externo de plástico permite la conexión. Ya después se puede seguir tendiendo el sistema de alcantarillado de plástico.

Tipos de transiciones para aguas residuales externas e internas de plástico.

Los accesorios son ampliamente utilizados para conectar tuberías de alcantarillado entre sí. Al mismo tiempo, se dividen en dos tipos:

  1. Herrajes para aguas residuales domésticas.
  2. Accesorios para alcantarillado exterior.

También tienen diferencias en el método de conexión:

  1. Soldada Este tipo de conexión no tiene juntas de goma y rosca. Se conectan mediante máquinas de soldadura especializadas.
  2. Pegado Del mismo modo, además de soldadas, no tienen rosca ni juntas de goma. Con la ayuda de cola especial se acopla en los extremos.
  3. Roscado Como regla general, se utilizan en tuberías de drenaje que tienen un diámetro pequeño, por ejemplo, debajo del fregadero.
  4. Anillo de goma. Esta conexión permite lograr una alta estanqueidad, por lo que es ampliamente utilizada en varios tipos de sistemas de alcantarillado.

Por lo tanto, hay una serie de transiciones para la instalación de sistemas de alcantarillado internos y externos:

  • acoplamiento
  • reducción
  • revisión con tapa,
  • el travesaño es de dos planos,
  • cruz de un solo plano,
  • toque
  • camiseta
  • triple te tee 90 °,
  • tubo de compensación,
  • talón
  • válvula de retención,
  • Sifón de dos piezas.

Ahora para cada adaptador más.

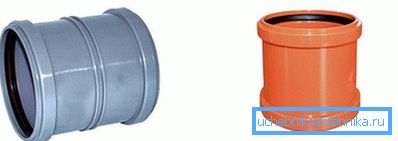

Acoplamiento

Acoplamiento de alcantarillado

El embrague es diferente en apariencia, es decir, con énfasis y paso total. Es conveniente usarlos en lugares donde se requiere conectar dos tuberías sin campana. Se aplica tanto al exterior como al alcantarillado interno. Hay diferencias de color.

Reducción

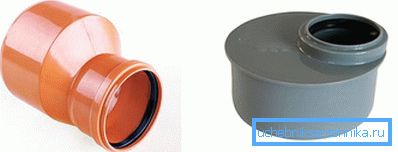

Reducción

Esta transición le permite conectar tuberías de diferentes diámetros. Además, esta transición le permite cambiar de hierro fundido a tubo de plástico.

Sugerencia Se recomienda pasar solo del diámetro mayor al menor. Esto evitará bloqueos.

Revisión de portada

Auditoria

En cuanto a la auditoría de aguas residuales internas, se utiliza para penetrar en la tubería y, si es necesario, para eliminar el bloqueo que se ha producido. La auditoría está instalada en el elevador principal. En cuanto al sistema de alcantarillado externo, la revisión se puede montar en el pozo de inspección. Como regla general, debe instalar una auditoría de un diámetro mayor. También juega un papel clave en el proceso de limpieza del sistema de tuberías.

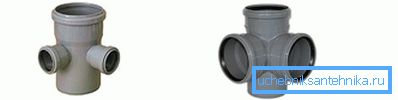

Cruceta de dos planos

Cruceta de dos planos

Este adaptador tiene cruces en diferentes planos. Como regla general, se utiliza en las juntas nodales de las tuberías de alcantarillado. Al mismo tiempo, se pueden conectar simultáneamente varios tubos y tubos de diferentes diámetros. Tales lugares son considerados extremadamente difíciles. Si no se usan, el ligamento nodular tendrá una gran cantidad de articulaciones, y esto puede provocar una fuga. El travesaño de dos planos es una solución exitosa, ya que toda su construcción es monolítica. Además, algunas cruces pueden tener un ángulo de campana de 45–90 °.

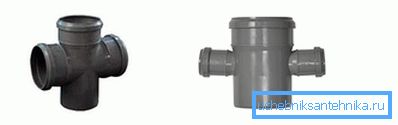

Cruzar sola tabla

Cruzar sola tabla

Todas las tomas de un adaptador de este tipo se encuentran en el mismo plano. También, así como dos planos, se utiliza en las articulaciones nodales de las tuberías. Además, hay piezas transversales con zócalos de diferentes diámetros y en diferentes ángulos: 45–90 °.

Tocar

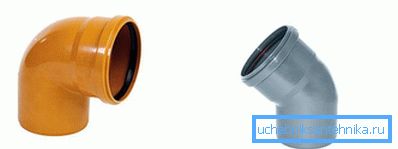

Tocar

En cada sistema de alcantarillado este tipo de drenaje es muy importante. Te permite cambiar la dirección de la carretera. Tiene diferentes ángulos de rotación: 30 °, 45 °, 90 ° y no solo. Gracias a ellos, se crean una caída y un ángulo vertical, como resultado, los drenajes entran en el tanque séptico mucho más rápido.

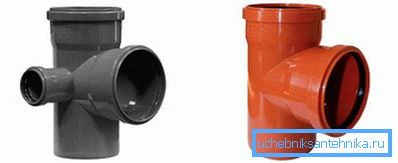

Triple T 90 °

Camiseta triple

Aquí podemos distinguir dos tipos de tee. El primero es un tee simple que le permite conectar una tubería de alcantarillado vertical y horizontal. Cuando estos tees se hacen con diferentes ángulos, por ejemplo, 45 °, 67 °, 90 °. El segundo tipo es una camiseta de tres tomas de 90 °. Te permite hacer conexiones similares, solo con una tubería de un diámetro diferente.

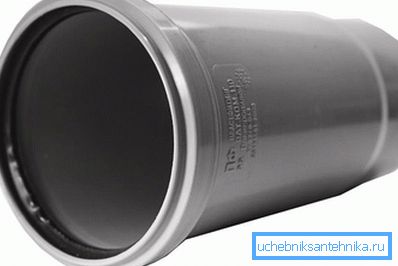

Pezón de compensación

Pezón de compensación

En la mayoría de los casos, este adaptador se utiliza en el sistema de alcantarillado interno. Se utiliza para la eliminación de residuos domésticos líquidos en un tanque séptico.

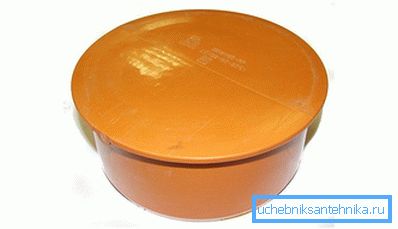

Gorra

Gorra

La tapa ha encontrado su aplicación en lugares donde es necesario cerrar la tubería de alcantarillado, evitando así el flujo de fluido. A veces, la tapa puede cerrarse herméticamente y, en algunos casos, dejar un hueco, para que haya una oportunidad de limpiar la tubería. Como regla general, se fija en el sello de goma.

Doble sifon

Se utiliza en todos los sistemas de alcantarillado para uso exterior. Especialmente en aquellos lugares donde hay un sitio del receptor de aguas residuales. Previene la formación de gases. En algunos casos, se puede usar un sifón de dos piezas en los sistemas de ventilación de tuberías.

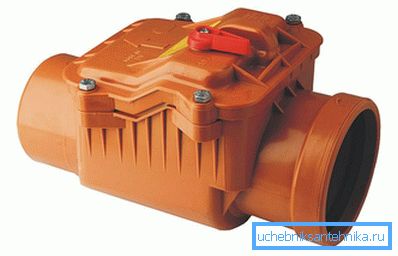

Válvula de retención

Válvula de control de alcantarillado

Si la tubería de alcantarillado se instala con una ligera inclinación, entonces una válvula de retención evitará el flujo de efluente en dirección opuesta.

Por lo tanto, hemos enumerado las transiciones más extendidas a las tuberías de agua y alcantarillado. Aunque, lo más probable, en los estantes de la tienda puedes encontrar otros tipos de adaptadores. En este caso, lo más importante es entender su propósito. Además, justo antes de la compra en sí, es mejor elaborar un diagrama de uno u otro sistema de comunicación, ¡esto le permitirá no comprar transiciones innecesarias a tuberías, respectivamente, para ahorrar su dinero!
