¿qué es una alcantarilla, cuáles son las características de

En cualquier área puede encontrar ríos, estanques, barrancos y el lugar de flujo de las inundaciones de primavera. Estas características de relieve hacen que sea muy difícil organizar carreteras, especialmente en lo que respecta a la conexión de asentamientos. Existen dos soluciones de ingeniería para este problema: puentes y alcantarillas.

Sobre el segundo de ellos se tratará en este artículo.

Características técnicas y estructurales.

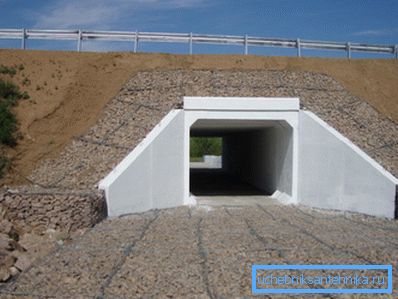

La tubería de agua es una estructura cilíndrica especial de cierto tamaño, que se instala en la base de la carretera y es una especie de túnel para el flujo de agua que fluye debajo de ella. Es decir, si hay, por ejemplo, una corriente a través de la cual se debe tender una carretera de alta calidad, la estructura descrita se monta en su canal y se están llevando a cabo las obras planificadas.

Debe saber: la transmisión de agua de la funcionalidad de dichas tuberías no está limitada, y algunas veces se utilizan para crear pasos inferiores para el ganado u otros pasos superiores.

Comparación con el puente.

Si, en esencia, la principal tarea del producto en cuestión es tender una carretera a través de un obstáculo de agua, ¿por qué no instalar un pequeño puente para esto?

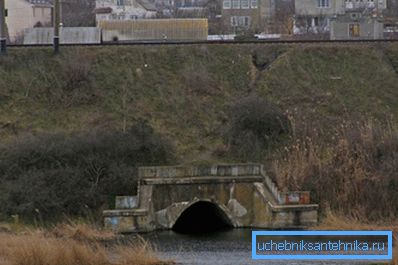

El hecho es que aproximadamente a los mismos costos de construcción, la tubería tiene varias ventajas:

• No hay violación de la integridad del subgrado y la estructura del camino pavimentado.
• Relativamente bajo contenido de alcantarillas. Los costos de reparación y mantenimiento son menores que los puentes.
• Reducir la carga en la tubería es proporcional al aumento en el espesor del montículo de tierra, que va desde dos metros.

• Precio razonable para toda la estructura.

Por lo tanto, se puede concluir que en el caso de una gran distancia entre los bancos, el puente sigue siendo la única construcción posible, pero con una corta distancia, la instalación de una tubería de alcantarilla será mucho más racional.

Especies

Hay muchos tipos de estructuras en consideración, sus características distintivas se pueden distinguir en la siguiente tabla:

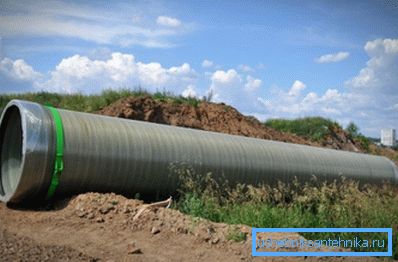

Dimensiones

La proporción recomendada de diámetro y longitud de la tubería de drenaje se ve así:

También hay una fórmula definida para el cálculo de alcantarillas:

L_tr= en + 2 (ns-d)? m, donde

Reglas generales de ordenación.

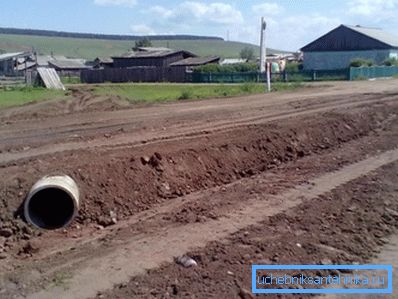

• Al instalar una tubería de diez metros en una carretera en una granja con una sección de medio metro, se requiere hacer un montículo con un espesor de al menos cincuenta centímetros.
• Las tuberías de alcantarilla en las autopistas sobre SNiP pueden ubicarse solo en función de la disponibilidad de un perfil y el plan correspondiente a este tipo de carreteras.
• El tipo más común de operación de estas instalaciones es el flujo libre, que involucra el flujo natural del agua. Presión o semipresión de menor uso.
• La instrucción prohíbe la instalación de construcciones de alcantarillas en reservorios, a lo largo de los cuales, en caso de formación de hielo, las acumulaciones de hielo se mueven, ya que las capas de hielo pueden crear un bloqueo de emergencia en la entrada de la tubería.

Consejo: para la disposición de tuberías en los ríos donde se produce el desove de los peces, primero es necesario obtener un permiso de la autoridad de control de peces. En el caso contrario, el desarrollador esperará una gran multa.

• La distancia al agua subterránea debe respetarse, dependiendo de los modos de operación, lo siguiente:

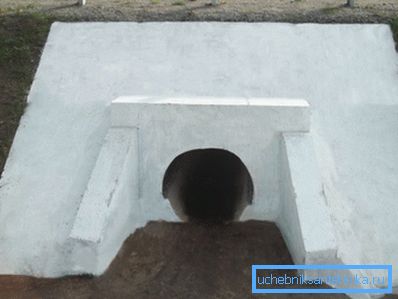

• Los extremos de las tuberías de la alcantarilla se crean a partir de las paredes del portal y las alas inclinadas enterradas en el suelo debajo del nivel de penetración de las heladas de 0.25 m y tienen una almohada de grava con un espesor de al menos diez centímetros.

• El suelo normal en construcción es reemplazado por una mezcla de arena y escombros. Esto eliminará su flacidez.
• Hay tres tipos de grupos que difieren en sus habilidades de carga. En cada uno de ellos, la altura del relleno tiene su propio indicador: 2 m, 4 my 6 m, respectivamente.

Debe saber: en condiciones no estándar, se permite utilizar otros rellenos de tierra y alturas calculadas para lograr un uso más racional de los recursos.

• El marcado de tuberías de alcantarilla se realiza con la ayuda de letras y números separados por un guión. En el lado izquierdo indica el tipo de producto y en el lado derecho: el diámetro de las pasadas convencionales, la longitud útil y la cantidad de grupos que determinan la capacidad de carga de la estructura.
• Los productos de concreto se instalan de acuerdo con GOST 26633. Para este propósito, el concreto pesado con una clase de resistencia no inferior a B25 y se utiliza la estanqueidad - W Solo tales parámetros garantizan un funcionamiento largo y adecuado de la estructura.

Debe saberlo: no está permitida la presencia de grietas en tuberías de hormigón y hormigón armado. La única excepción es el ancho de contracción que no exceda de 0.05 mm.

• Las losas monolíticas de hormigón de la clase B son adecuadas para la creación de alas. No es necesario reforzarlas.

Trabajos de construcción

En el desempeño del trabajo solo con sus propias manos, habla y no puede ser, ya que los elementos estructurales son generales y pesados. Pero con el equipo de instalación y el equipo apropiado será fácil de manejar.

Foso de la fundación

Al cavar un hoyo, se siguen varias reglas:

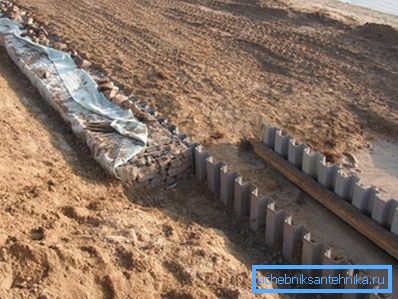

1. La fijación de las paredes se realiza solo en caso de una alta saturación del suelo con agua subterránea.

1. La inclinación de las pendientes se determina de acuerdo con la profundidad de la zanja y las propiedades del suelo desarrollado.
2. Si planea instalar un sistema de impermeabilización u otro trabajo similar que involucre la presencia de personas en el pozo, entonces sus paredes deben retirarse del sótano a una distancia de no menos de 0,7 m.

Consejo: si no se planea ningún trabajo adicional después de instalar el tubo, se puede limitar a un intervalo de 0,1 m. Esto será suficiente para garantizar la instalación normal.

1. A lo largo del perímetro del objeto, los rodillos de tierra están dispuestos para evitar la penetración de agua superficial en la zanja.
2. En los casos en que la instalación se lleva a cabo en el territorio del reservorio, puede utilizar una de las dos formas para eliminar el líquido del sitio de construcción:
3. Si la situación es en una pendiente, entonces desde el fondo del foso solo se está cavando una zanja adicional para drenar el agua en la zanja.
4. En otros casos, será necesario crear un sumidero y bombear el fluido utilizando un equipo de bombeo.

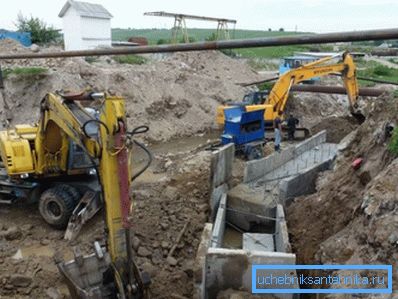

Fundacion

Los más comunes son los fundamentos prefabricados y monolíticos, los monolíticos prefabricados, que se utilizan con menos frecuencia, y para los lugares con suelo débil es más adecuado para columnas.

Considere el curso de instalación en el ejemplo de la opción más lenta: monolítico:

1. Instale el encofrado alrededor del perímetro del relleno.
2. Amasar o entregar solución concreta.
3. Realizamos el llenado y apisonamiento de la mezcla.

Consejo: en el proceso de verter el hormigón, se recomienda perforarlo periódicamente con una barra de acero. Esto evitará la formación de bolsas de aire.

1. Cubra el concreto con una película y vierta agua hasta que se asiente.
2. Retire el encofrado.
3. Cubrimos el espacio entre el suelo y el monolito del sótano con grava mezclada con arena.

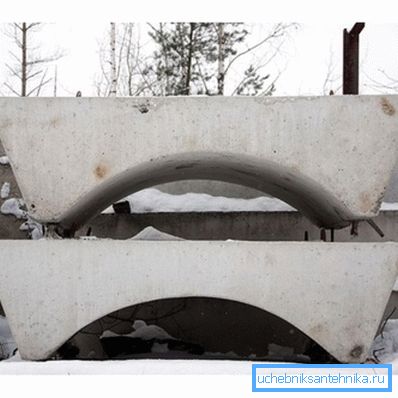

La base prefabricada se distingue por el hecho de que en lugar de verter mortero, se montan componentes de concreto confeccionados.

Material de tubería

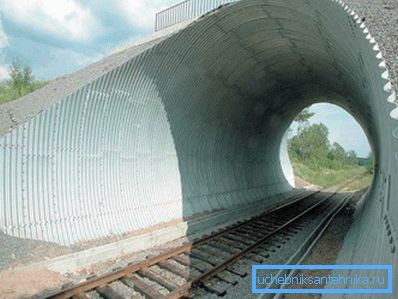

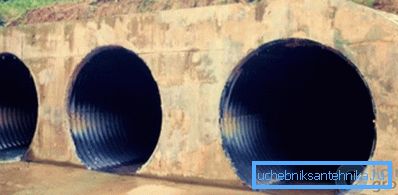

Las tuberías de hormigón o de hormigón armado son clásicas en esta materia y están probadas en el tiempo. Pero quiero prestar especial atención a una versión más avanzada, que es una estructura de metal corrugado.

Las ventajas de este tipo de instalaciones:

• Una amplia gama de diferentes diámetros. Le permite tomar la decisión más óptima para cualquier situación.
• Bajo peso Simplifica significativamente el trabajo de transporte e instalación.
• Fácil instalación. El manejo del material en cuestión no requiere ninguna habilidad especial.
• Alta resistencia y flexibilidad. En combinación con el suelo da mayor fiabilidad que la estructura de hormigón armado.
• El largo plazo operacional alcanza los cien años.
• Bajo precio Da hasta un 50% de ahorro en comparación con el uso de otros materiales.
• Versatilidad. Se aplica en cualquier condición climática.

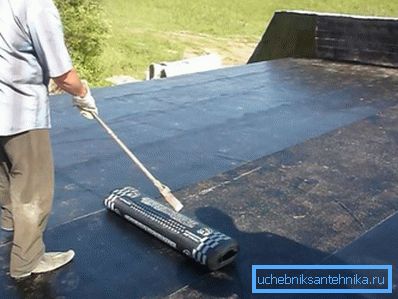

Impermeabilización

Los trabajos de impermeabilización se realizan con mayor frecuencia utilizando mortero bituminoso o láminas de material para techos. Lo principal antes de colocar el material es limpiar la superficie de la tubería de escombros, suciedad, y en invierno y de la glaciación.

Relleno

Después de instalar la estructura, se debe rellenar con tierra. Para este propósito, el que se retiró previamente de la excavación es bastante adecuado.

Todo sucede de la siguiente manera:

1. De manera uniforme nos dormimos en el espacio entre el suelo y las paredes de la estructura.
2. Cuando el suelo se llena por ambos lados, lo sellamos con la ayuda de máquinas de apisonamiento especiales.
3. Después de eso creamos un montículo en la parte superior, cuyo grosor corresponde a su proyecto.
4. Directamente sobre la tubería, el sello no se produce para evitar una sobrecarga técnica en el producto.

Conclusión

La construcción de puentes no siempre se justifica en la construcción de carreteras a través de ríos o barrancos. A menudo es mucho más racional instalar una alcantarilla, que es más barata y tiene varias ventajas importantes (consulte también el artículo Cómo engarzar tuberías en su hogar).

La clave para una instalación exitosa es cumplir con ciertas reglas, que se describen en detalle anteriormente. El proceso en sí consiste en la excavación, la cimentación, la colocación del producto y el llenado posterior.

El video en este artículo le proporcionará una cantidad adicional de información directamente relacionada con los materiales revisados.

La instalación de las estructuras descritas permite resolver muchos problemas asociados con el tendido de caminos en el terreno, accidentado por ríos y barrancos.
