Qué es un tubo corrugado: características de las variedades
En la producción, la industria, la construcción, así como para diversos fines domésticos, se utiliza una tubería corrugada con brocha de dos capas u otro tipo de tales mangueras estructurales. Dependiendo de las condiciones técnicas que determinan su aplicación, el material (plástico, caucho, metal), su composición cualitativa y sus dimensiones (longitud, diámetro) cambiarán. Hablaremos más sobre esto a continuación, brindando más información.

Productos corrugados
Nota En general, el tubo está corrugado (el GOST depende del material) es un dispositivo universal. Aquí es posible una pared de una sola capa o de dos capas con una cubierta de polímero y / o elementos de refuerzo.

- Para estructuras inflamables, a través de las cuales necesita estirar los cables de comunicaciones, así como para el transporte de gases y líquidos, a menudo se usa una tubería de acero corrugado, que puede ser de acero negro o inoxidable. La configuración de la superficie (la forma de las corrugaciones, el paso de los anillos, el diámetro) puede ser muy diferente, pero al mismo tiempo tales indicadores no afectarán su calidad, sino que solo indicarán que pertenecen a una u otra planta de fabricación. Los productos de este tipo se fabrican de acuerdo con el estándar OST 35-22-83 de All-Union.

- En la mayoría de los casos, un tubo de caucho corrugado se usa para bombear líquidos, pero también puede servir para semillas y tuberías (utilizando TU RB 00149438.091-99), acoplamientos y boquillas de varios tamaños. Dicho producto de caucho a menudo se refuerza con una hélice de acero, lo que aumenta significativamente sus capacidades técnicas, ya que la rigidez es posible para soportar cargas mecánicas severas cuando se trabaja con succión o presión. Los productos de este tipo se fabrican de acuerdo con GOST 5398-76.

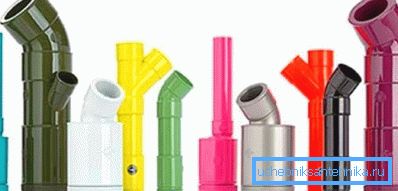

- Como regla general, el tubo de plástico corrugado se puede usar como un canal de cable flexible para diversas comunicaciones, así como conexiones de alcantarillado para sifones, lavabos, bañeras, lavabos, cabinas de ducha, inodoros, etc.
Para su fabricación, PVC (cloruro de polivinilo), HDPE (polietileno de baja presión), LDPE (polietileno de alta presión) o ambas modificaciones se utilizan al mismo tiempo (dos capas). Además, para fines sanitarios, puede ser reforzado con anillos de acero o espirales. Los productos de este tipo se fabrican de acuerdo con GOST 17675-87.
Revisión de materiales.
Acero

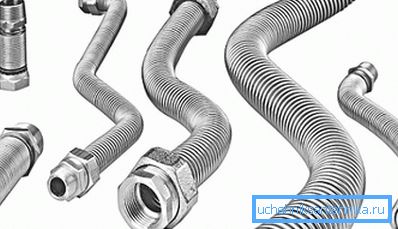

En este momento, el tubo de acero inoxidable no combustible corrugado coreano ocupa la posición de liderazgo en el mercado de la construcción, aunque en el siglo XX, los fabricantes japoneses comenzaron a fabricarlo por primera vez. Pero si hablamos de la geografía de uso, cubre casi todo el mundo. La popularidad y el alto precio de tales productos no son sorprendentes, ya que están hechos de acero de alta aleación.
Teniendo en cuenta el hecho de que el acero inoxidable no es susceptible a la corrosión y la oxidación, tales productos no requieren un mantenimiento preventivo, por lo tanto, su vida útil es casi ilimitada. Esta calidad le permite utilizar corrugación de acero inoxidable de forma cerrada, es decir, colocarla debajo del revestimiento (paneles de yeso, paneles de pared), verterlo con concreto y sellarlo con una masilla.
Un tubo de este tipo no requiere acoplamientos de compensación, ya que la deformación por temperatura se extingue por la propia estructura del producto y, en el caso de la congelación, puede calentarse incluso con una llama abierta. Cuando se transportan líquidos en las paredes internas de los diversos depósitos no se forman y formaciones orgánicas como algas, por lo que no se requiere una limpieza adicional aquí.
Algunas veces estas mangueras tienen un revestimiento de polietileno, que se utiliza más para la decoración, por ejemplo, para agua fría, se hace un revestimiento azul y para el agua caliente, uno rojo.

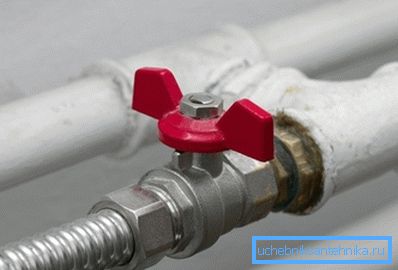

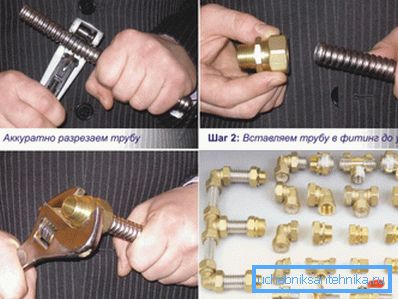

Las mangueras de acero corrugado se acoplan entre sí, así como con diversos mecanismos y dispositivos, utilizando accesorios especiales de latón, que también son accesorios de compresión (la compresión se crea mediante juntas de goma o paroníticas que se suministran con los accesorios).
No hay herramientas especiales para la instalación aquí: los maestros generalmente se manejan con una llave o una llave de gas, y ocasionalmente con una llave.
Nota No hace mucho tiempo, la manguera de acero comenzó a utilizarse para la instalación de instalaciones de gas. Estas mangueras son mucho más confiables que el caucho: pueden resistir cualquier presión que sea posible en el sistema, no se rompen y no se agrietan con el tiempo.
Caucho

A pesar del hecho de que estas mangueras se llaman caucho, de hecho, son un producto de caucho compuesto de múltiples capas. Las fundas de goma pura son mecánicamente frágiles y se utilizan excepto para líneas de semillas y mechones. En la vida cotidiana, se puede ver una manguera reforzada de este tipo en camiones de bomberos y alcantarillado (barriles).
La clasificación de las mangueras de acuerdo con GOST 5398-76 se da en la tabla:
Clase | Donde aplique | Adiciones |
B | Productos derivados del petróleo como aceites, diesel y combustible para aviones, queroseno, gasolina, queroseno, fuel oil. | Puede estar en la versión habitual (B), o con antiestático B (A) |
En | Agua potable y técnica. | |
R | Para gases: nitrógeno, dióxido de carbono, aire. | |
KSH | Soluciones débiles de ácidos y álcalis inorgánicos (hasta 20%). | Todos los productos de caucho resistentes a ácidos y álcalis de esta clase. |
F | Soluciones ácidas débiles de compuestos orgánicos e inorgánicos, líquidos alcohólicos de varios tipos, agua técnica y potable. | Al operar tales mangueras en condiciones climáticas frías, la decisión es consistente con GOST 2.124. |
Nota El primer grupo incluye mangueras de succión con una presión negativa de hasta 0.08 MPa, y el segundo grupo incluye presión-succión con una posible presión de hasta 1.2 MPa. Se pueden usar diferentes mangueras de goma con un marco textil en cualquier calor (clima tropical) con un umbral de temperatura más bajo de -50? C.
Cuando compre este tipo de caucho, preste atención a la presencia de marcas (estas son las mismas instrucciones de uso), que necesariamente deben aplicarse en forma de una tira longitudinal con relieve o pintura indeleble. Los símbolos que ve allí indican la clase, el grupo, el diámetro interno, la presión nominal y la posibilidad de uso climático.
Por ejemplo, la marca B (A) - 1 - 25 - 10 - T - GOST 5398-76 indica que el manguito con antiestático está diseñado para bombear combustible con una presión de trabajo de 1.0 MPa en un clima tropical con un límite inferior de -10 ° C.

En la imagen se ve la construcción de una funda de goma de múltiples capas, que consta de los siguientes elementos:
- Trenza textil;
- Capa de goma;
- Espiral de metal;
- Capa de goma;
- Trenza textil;
- Capa extra textil o caucho.
Para las mangueras de clase B, P y KSH, la capa exterior está hecha de caucho, y en los extremos de tales manguitos generalmente hay puños blandos sin marco que permiten la conexión a tuberías de transición y tuberías rígidas. El almacenamiento en el almacén de dichos productos técnicos de caucho debe realizarse a temperaturas de -25 ° C a +35 ° C, a una distancia de al menos un metro de los dispositivos de calefacción de cualquier tipo.
Polímeros

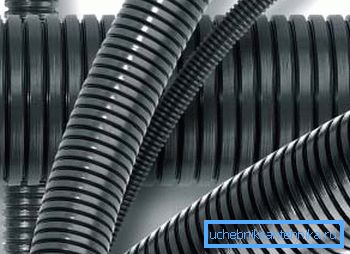

Para proteger el cable y las comunicaciones por cable en condiciones de operación difíciles, se utiliza la corrugación de poliamida, que es capaz de mantener la flexibilidad y la resistencia mecánica durante los impactos y a temperaturas de -40 ° C a +105 ° C, y por un corto período de tiempo a +150 ° C
Al bucear a una profundidad de 20 m, los accesorios de compresión únicos proporcionan un sellado confiable, así como una fácil instalación. Además, las paredes de poliamida protegen los cables de varios productos derivados del petróleo como la gasolina, el combustible diesel, el queroseno y los aceites, son resistentes a la radiación ultravioleta y no responden a las cargas de vibración.

Sección nominal (mm) | Diámetro interior (mm) | Diámetro exterior (mm) | Radio de curvatura (mm) | Longitud de la bahía (m) | Código con un broche | Código sin brocha |
7 | 6.8 | 10.1 | 15 | 50 | - | PA600710F2 |
10 | 9.7 | 13.0 | 20 | 50 | - | PA601013F2 |
12 | 12.2 | 15.8 | 30 | 50 | PA611216F2 | PA601216F2 |
17 | 16.8 | 21.2 | 40 | 50 | PA611721F2 | PA601721F2 |
23 | 22,6 | 28.5 | 55 | 50 | PA612329F2 | PA602329F2 |
29 | 28.3 | 34.5 | 65 | 25 | PA612935F2 | PA602935F2 |
36 | 36.3 | 42.5 | 80 | 15 | PA613643F2 | PA603643F2 |
48 | 47.4 | 54.5 | 95 | 15 | PA614855F2 | PA604855F2 |
Gama de productos
Según GOST 287-79, los tubos de poliamida de este tipo pueden ser de dos tipos: PV-2 y PV-0.
- Primera opcion tiene una mayor resistencia al impacto y se puede usar para la instalación de equipos industriales, televisión y comunicaciones eléctricas, sistemas de comunicación, donde los requisitos de cable no son mayores requisitos de seguridad contra incendios.
- Segunda opcion tiene menor resistencia mecánica y se usa para los mismos propósitos, pero con ciertos requisitos de seguridad contra incendios. Cabe destacar que es PV-0 que se utiliza para las comunicaciones de electricidad y comunicación cuando se montan con sus propias manos en el hogar.

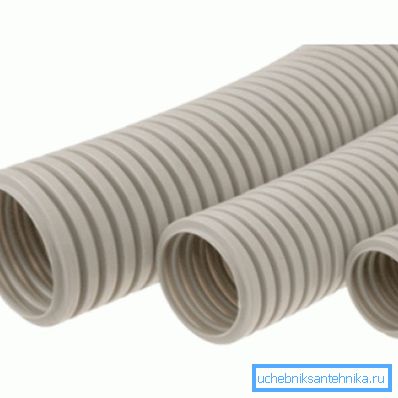

Las tuberías de cloruro de polivinilo están hechas del mismo material y se utilizan como canales de cable para comunicaciones de radio y televisión, redes eléctricas y comunicaciones. Además, se usan con éxito en el hogar (el precio es bastante razonable) para enmascarar las mismas redes bajo un revestimiento de marco como paneles de yeso y paneles de pared, pero no se vierten con concreto ni se hacen con una masilla.
Sugerencia Si existe la necesidad de proteger el contenido oculto de la exposición a la radiación ultravioleta, elija una corrugación en negro.
El tubo corrugado con sonda es muy adecuado para el revestimiento del marco del falso techo, lo que permite no solo conectar cables dentro del canal, sino también realizar trabajos de reparación al desmontar / montar el contenido. La corrugación de PVC con una sonda es suficientemente resistente a temperaturas altas y bajas (en promedio de -40 ° C a +40 ° C) y no reacciona al contacto con productos derivados del petróleo de la categoría de combustible y lubricantes.

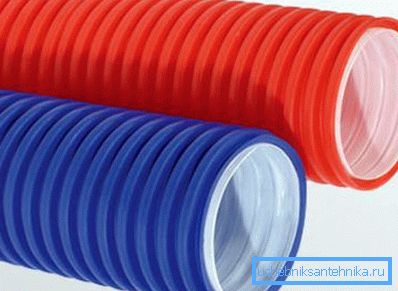

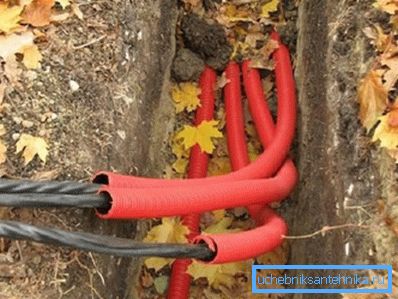

Muy a menudo, para la instalación de varios cables de comunicaciones, se utiliza una tubería corrugada de polietileno combinado, es decir, las capas tienen diferentes características.
Estos son HDPE (HDPE) - polietileno de baja presión y LDPE (LDPE) - polietileno de alta presión (no confunda - ¡el tubo de polipropileno no tiene relación con dichos productos!).
- La capa superior consta de PND y es bastante fácil de definir al tacto.. Es arenoso y no tiene fragilidad, pero es resistente a los choques, no reacciona a los productos derivados del petróleo de la categoría de combustibles y lubricantes y es un excelente dieléctrico.
- En el interior hay una capa de LDPE: generalmente es de color blanco, tiene una superficie muy suave y tiene buena elasticidad.. A todo esto, puede agregar las mismas cualidades positivas que el PND.
Nota También se debe tener en cuenta que el polietileno de presión media (PSD) también se produce, pero a menudo se lo denomina HDPE y prácticamente no se utiliza en la producción de productos corrugados.
Conclusión
De todos modos, el tubo corrugado hecho de poliamida, polietileno, caucho, acero o una combinación de estos materiales está bastante bien establecido en nuestra vida cotidiana. E incluso si no te das cuenta de esto, en cualquier caso, usas los diversos beneficios de la civilización, donde se usa ese dispositivo.
En el video temático de este artículo puede encontrar información adicional sobre el tema en discusión, es posible que también sea útil para usted.
