¿qué es un colector para fontanería?

Para comenzar, aclaremos qué es un colector de agua: una parte tubular técnica que puede mezclar diferentes líquidos (según la composición molecular o la temperatura) o distribuirla a través de varios canales simultáneamente. En nuestro caso, puede ser un mezclador, una camiseta, un cuadrángulo o un peine para distribuir tuberías de calefacción o suministro de agua.

Prestaremos más atención a la última versión: descubra cómo se conecta y vea un video de demostración en este artículo.

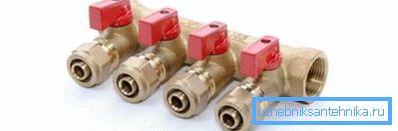

Colector para tubos de metal

Instalacion de coleccionistas

Nota En general, la instalación de colectores, como tal, no existe en absoluto, ya que es solo un adaptador intermedio que facilita la transferencia facilitada de fluido a otros canales. La instalación completa de un dispositivo de este tipo generalmente se considera junto con otros accesorios y sistemas de plomería.

Especies

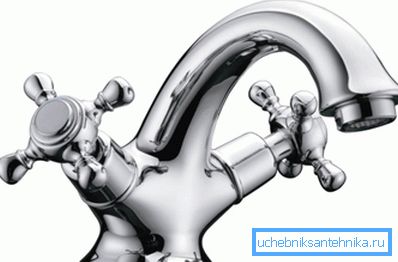

Grifo de fregadero de dos válvulas
  • La forma más conocida de colector para un usuario ordinario con unidades sanitarias es un lavabo o una batidora de baño, es decir, incorporada en un baño y colocada en la pared (también hay opciones empotradas en la pared). Este mecanismo puede tener válvulas en forma de caja de grúa (modelos de dos válvulas y de dos palancas), o en forma de cartucho o bola (modelos de palanca única o palanca de mando).
  • En cualquiera de los tipos de válvulas, un principio de la ingesta de agua está en vigor: proviene de dos fuentes (caliente y fría) y sale para el consumo a través de un canal, llamado pico.. El precio de dichos dispositivos puede variar mucho entre sí, dependiendo de la calidad y la decoración.
Camiseta sanitaria combinada
  • El más simple de todos los colectores de agua es una camiseta sanitaria para tuberías, que en esencia es una unidad de distribución de agua: el suministro pasa por un canal y la distribución por dos. Dichos dispositivos se usan constantemente no solo en el suministro de agua, sino también en el sistema de alcantarillado (tees de abanico), y también se utilizan para transportar y distribuir una amplia variedad de líquidos y gases. En el suministro de agua están hechos de acero, latón, cobre, polipropileno, polietileno reticulado y polibutileno.
Peine de plomeria
  • Y, finalmente, el colector de plomería más conocido es un peine, que se utiliza para los montajes de agua cuando se instala un piso que se calienta con agua, o puede ser la distribución de fluido para los radiadores a diferentes alas del edificio.. En la mayoría de los casos, se vende con válvulas, como se ve en la foto de arriba, pero también se puede suministrar sin ella, entonces las válvulas deben instalarse de forma independiente.
  • Como regla general, los peines de este tipo están hechos de latón, aunque también pueden estar hechos de cobre, acero e incluso siluminio, aunque es mejor no usarlos para esta última opción.. El número de tomas en un dispositivo de este tipo puede ser diferente, desde tres hasta el infinito, es decir, puede conectar colectores que tengan 10 o más salidas, si es necesario.

Colector de suelo climatizado

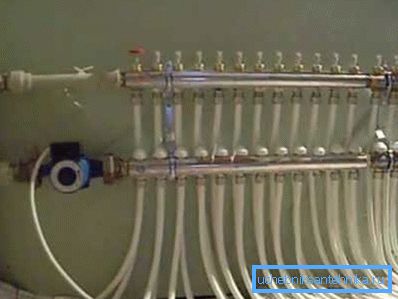

Instalación al aire libre

El nodo de distribución para el análisis de agua en la instrucción de calefacción le permite instalar no solo en el nicho, sino también en el exterior, si hay una sala especial para esto: una sala de calderas, donde dicho sistema no interfiera con nadie. Pero, en primer lugar, entendamos la esencia, es decir, en principio, conecte el sistema de calefacción a través del colector y descubra cómo funciona.

Siempre salen dos circuitos desde cualquier caldera de calefacción: uno para suministrar agua caliente y el otro para devolver el refrigerante ya enfriado, por lo tanto, para instalar un piso calentado por agua, también necesitará dos peines: la entrada y la salida.

Entonces, está instalando una caldera de agua caliente, de la cual se separan los circuitos de calefacción, pero en este caso la tubería de suministro y la tubería de retorno van al dispensador de agua con peines. Por lo tanto, un colector se instala para el suministro y para el retorno del otro, por lo general, se montan uno encima del otro, independientemente de que estén empotrados en la pared o no.

Opción de instalación interior

Como puede ver en las fotografías superiores, las válvulas de cierre están ubicadas no solo en las tuberías colectoras, sino también en las tuberías que las conectan con la caldera de calefacción, y en el otro lado de cada una de ellas, la válvula Mayevsky se atornilla generalmente para purgar el aire, que siempre puede estar en el sistema.

La cantidad de boquillas depende de la cantidad de circuitos de agua, por ejemplo, puede instalar un nodo de distribución en una casa de 10 habitaciones, luego necesita peines con al menos 10 tomas, pero puede haber más de un circuito en una habitación, luego será necesario aumentar la cantidad de cables. .

Un circuito de agua en el piso, ya sea de polietileno reticulado o plástico reforzado con metal, no debe tener juntas cerradas con una regla de cemento y arena; de lo contrario, corre el riesgo de la vida útil del sistema de calefacción.

En los casos en que la habitación es grande y no se ajusta a las dimensiones de una bobina de tubería, es mejor dividir la habitación entre las alas, por lo que para una de esas áreas puede haber dos, tres o incluso cuatro alas, que a su vez serán reflexionar sobre la longitud del colector.

Distribución a cinco circuitos de calefacción. Tres habitaciones involucradas

Pero es extremadamente impráctico instalar una salida de agua para una casa grande; en este caso, tendrá que instalar tuberías adicionales, y al principio esto puede ser una acumulación de circuitos bastante impresionante, lo cual no es muy conveniente para la instalación.

Es mucho más fácil hacer un nudo de agua en dos o tres habitaciones, como se muestra en la foto superior, luego tendrá que colocar menos tuberías en un lugar, lo que implica un aumento en el paso a través de las paredes. El cableado de los circuitos de suministro y retorno en tales casos generalmente se lleva a cabo con polipropileno, que pasa al colector de latón a través de un accesorio roscado.

Nota La práctica demuestra que la instalación de un suelo calentado por agua es mucho más rentable, no con polietileno reticulado, sino con un laminado a base de metal: la calidad del calentamiento y su vida útil no cambian, mientras que el costo disminuye. Además, siempre hay colectores en venta, cuyas tuberías de derivación están equipadas con accesorios de extremo para cambiar a una tubería de metal y plástico.

Conclusión

En conclusión, me gustaría señalar que puede usar cualquiera de los colectores conectándolos a las tuberías de agua con sus propias manos, esto no es nada difícil. Incluso los peines largos para instalar un piso cálido, de hecho, no son muy diferentes de la camiseta habitual.
