¿qué es mejor usar chimeneas en la construcción de casas de

27-02-2018
Tubos

Durante la construcción de estufas y chimeneas, así como la instalación de un sistema de calefacción autónomo para una casa residencial privada, muchos propietarios tienen la cuestión de elegir el proyecto más adecuado para la fabricación de chimeneas y conductos de humo. Como se sabe, las chimeneas industriales a menudo representan una estructura autoportante, fabricada de acuerdo con un proyecto técnico independiente y con su propia infraestructura tecnológica.

Al mismo tiempo, para una descarga segura y rentable de los gases de desecho del sistema de calefacción autónomo de un edificio residencial privado, es más recomendable utilizar conductos de humo incorporados o tubos de escape de gas delanteros diseñados de acuerdo con las normas de seguridad contra incendios.

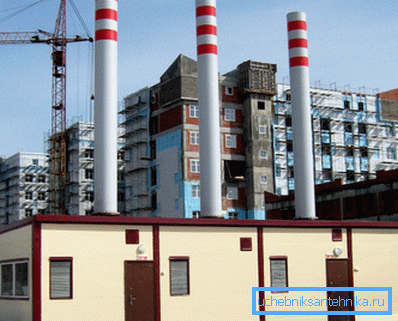

Tuberías autoportantes de caldera de gas autónoma.

Resumen de varios tipos de chimeneas

A fin de dar una respuesta detallada a todas las preguntas de interés sobre este tema, en el presente artículo se describirán los principales aspectos relacionados con la elección competente del material para la fabricación de chimeneas.

Además, al lector se le ofrecerán instrucciones detalladas que considerarán los principales problemas tecnológicos relacionados con la instalación y colocación correctas del sistema de escape en el techo o la fachada del edificio.

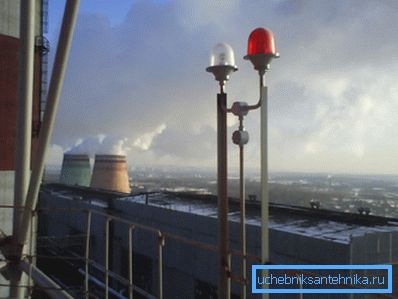

La figura muestra la luz de las chimeneas de una empresa industrial.

Física y dinámica de gases de la chimenea.

Para comprender todas las características del diseño y la instalación de chimeneas, primero debe comprender qué procesos físicos ocurren en el sistema de extracción de humo durante el funcionamiento de los aparatos de calefacción domésticos.

  1. El tiro de chimenea natural normal, necesario para el funcionamiento eficiente de todos los hornos, calderas de calefacción y chimeneas domésticas, surge debido a la diferencia en la presión de aire entre la entrada del calentador y la salida de la chimenea externa. Como resultado de la diferencia de presión, se forma un vacío de aire en la tubería, lo que ayuda a eliminar los productos de la combustión del combustible del horno a la atmósfera circundante.
  2. La tracción inversa, por regla general, es un fenómeno a corto plazo, pero muy peligroso y perjudicial, que ocurre con mayor frecuencia cuando se produce un diseño analfabeto del sistema de chimenea o la ubicación incorrecta de la salida con respecto al techo del edificio..

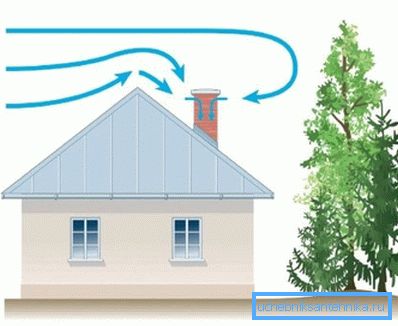

El esquema de retención del movimiento de aire sobre el techo de una casa privada, que conduce a la aparición de empuje inverso.
  1. Se produce una diferencia significativa de temperatura debido al enfriamiento gradual de los gases calentados en la chimenea, ya que la distancia desde la cámara de calentamiento del calentador y la salida se aproxima a la salida.. Este momento es especialmente importante a considerar en sistemas de calefacción con una gran longitud del canal de humo.
  2. El aumento de la humedad del aire, especialmente en las secciones superiores de la chimenea, se produce debido a la condensación del vapor de agua., Contenidos en los gases de escape, ya que se enfrían al pasar por tuberías y canales.
  3. Como resultado de la interacción de productos volátiles de la combustión del combustible con el agua condensada, la formación de ácidos, álcalis y otros compuestos agresivos., que con el tiempo puede conducir a la destrucción gradual de las paredes del canal de humo.

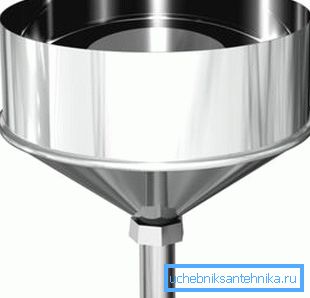

La foto muestra un tapón con un tubo para el drenaje del condensado.

Sugerencia Para reducir la caída de temperatura y, por lo tanto, minimizar la formación de condensado, es necesario llevar a cabo un aislamiento completo del canal de humo en toda su longitud, utilizando materiales aislantes resistentes al fuego.

Selección de materiales

Al elegir un material para la fabricación de chimeneas, es necesario tener en cuenta el hecho de que debe tener una alta resistencia mecánica y una buena capacidad de soporte para soportar el peso y las cargas de viento. Además, debe ser resistente al agua, ácidos, álcalis y otros ambientes corrosivos, y no debe degradarse bajo la influencia de bajas y altas temperaturas.

Actualmente, la producción en masa de chimeneas ofrece con mayor frecuencia productos de los siguientes tipos de materiales:

  1. Ladrillos de ladrillos sólidos o huecos, así como estructuras monolíticas de hormigón reforzado ligeras y pesadas.

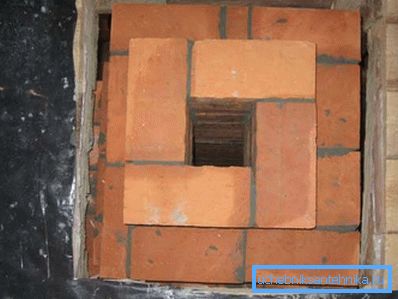

La colocación del conducto de humos de ladrillo macizo.
  1. Tubería de cerámica purificada de impurezas, arcilla cocida, recubierta por dentro y por fuera con una capa de esmalte resistente al fuego y resistente a los ácidos.
  2. La chimenea de metal calentado del acero inoxidable pulido consiste en dos capas de metal entre las cuales se coloca el material resistente al calor resistente al fuego.

Todos los elementos estructurales del canal de humo están interconectados por medio de mortero de cemento o masilla refractaria especial y resistente a los ácidos, la cual, después del secado, permanece plástica, debido a la cual no se colapsa bajo la influencia de las caídas de temperatura.

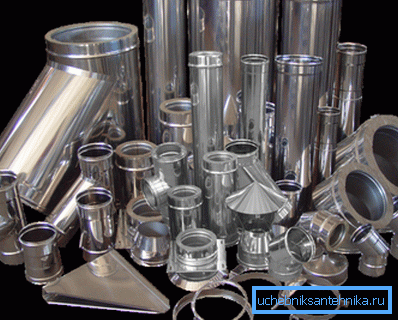

Elementos estructurales de chimenea aislante de acero inoxidable.

Forma y altura de las chimeneas.

Al diseñar y construir chimeneas con sus propias manos, debe recordarse que las características dinámicas a los gases de una chimenea dependen en gran medida del tamaño, la forma y la diferencia de altura de todo el sistema de calefacción, por lo tanto, para su funcionamiento normal, se deben observar las siguientes condiciones:

  1. La menor resistencia al movimiento de un flujo de aire ascendente se produce en una tubería circular, ya que esta forma contribuye mejor al movimiento laminar rectilíneo de los gases sin la formación de vórtices turbulentos.
  2. Si es necesario fabricar un tubo rectangular, la proporción de la longitud de los lados debe ser 1: 1.5, y se recomienda redondear las esquinas interiores lo más posible con mortero de cemento.
  3. El área de la sección transversal debe ser de al menos 10 cm?, Mientras que el diámetro del tubo redondo debe ser de al menos 150 mm para las estufas y de 180 mm para las chimeneas.
  4. La calidad de la tracción natural en el horno depende en gran medida de la diferencia de altura, por lo que la chimenea en una casa privada debe tener una altura de al menos 4 m para un horno y al menos 5 m para dos hornos.

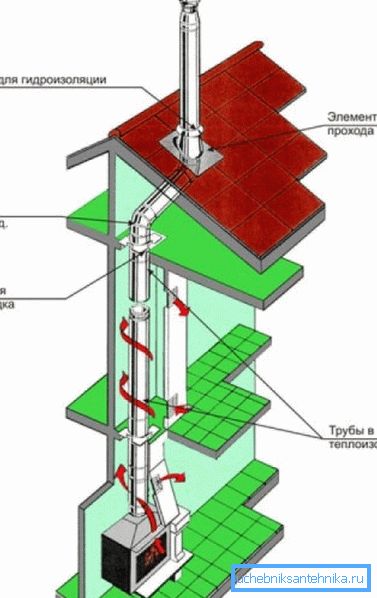

El esquema de la chimenea más simple en un edificio residencial privado.

Sugerencia Para garantizar una buena tracción y minimizar la formación de hollín en la tubería, para la fabricación de canales de humo, debe utilizar materiales con una superficie interior similar a un espejo, y lo mejor de todo, suave. Debido a estas cualidades, las chimeneas de acero inoxidable son el material más demandado y, aunque su precio sigue siendo bastante alto, ahora se utilizan ampliamente en la construcción residencial individual.

Elección de ubicación

La calidad del sistema de calefacción del horno, entre otras cosas, también depende de la ubicación correcta de los canales de humo dentro y fuera del edificio, así como de la elección correcta del punto de su salida a la superficie del techo.

Para evitar la aparición de empuje inverso, para minimizar la probabilidad de condensación y evitar la destrucción de la estructura bajo la influencia de factores externos, es necesario seguir reglas de seguridad simples para las chimeneas, que son las siguientes:

  1. Varias chimeneas en el mismo edificio deben combinarse en un solo grupo y cerrarse con una cubierta protectora común hecha de material aislante térmico. Por lo tanto, al estar en una carcasa aislada común, cada uno de ellos calentará el resto, dándoles algo de su calor.
  2. La superficie exterior del tubo aislado debe ubicarse a una distancia no mayor de 100 mm de las estructuras de madera del edificio, y debe instalarse una junta hecha de material aislante incombustible, como lana mineral o asbesto, entre ellas.

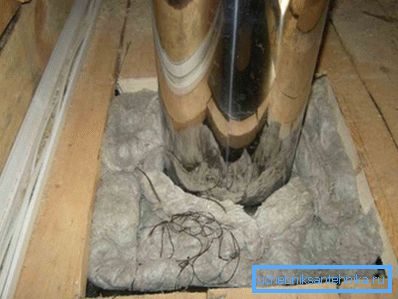

El paso de la tubería a través de la superposición entre pisos.
  1. Se deben instalar chimeneas independientes de armadura autosuficientes para evitar que se cree presión de aire en los edificios más cercanos, teniendo en cuenta la dirección predominante del viento en esta región
  2. La salida del canal de humo debe ubicarse lo más cerca posible de la cresta del techo. Al mismo tiempo, se reduce la transferencia de calor de la tubería a la atmósfera y se asegura la libre circulación de los flujos de aire necesarios para crear un empuje natural.
  3. En el techo de materiales resistentes al fuego (pizarra, teja metálica), la salida no debe estar a menos de 500 mm por encima de la cresta del techo, y en el techo del material del techo o teja flexible, esta distancia debe ser de al menos 800 mm.

Se puede obtener una representación visual de la ubicación correcta de la salida de la tubería mirando la figura a continuación.

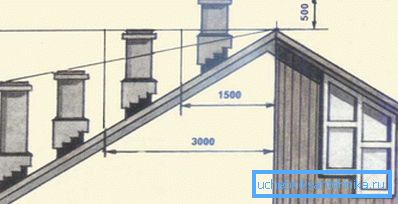

La ubicación óptima de la salida en relación con la cresta del techo.

Códigos de construcción de seguridad contra incendios.

El diseño y la construcción de los conductos de escape de gas para aparatos de calefacción domésticos y chimeneas decorativas deben llevarse a cabo en estricta conformidad con las normas de seguridad contra incendios, así como los códigos y regulaciones de construcción.

  1. Cada chimenea debe instalarse sobre sus propios cimientos o tener un montaje separado con soportes especiales para las estructuras de soporte del edificio.
  2. Está prohibido utilizar tuberías como soportes de cojinetes para fijar otros elementos estructurales del edificio e instalación de comunicaciones de ingeniería.

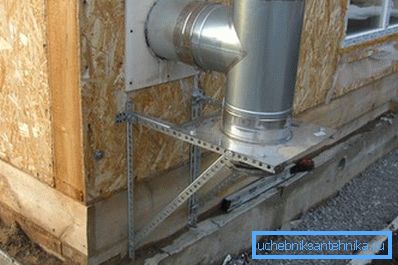

Soporte de rodamiento para montaje en tubo aislado de acero inoxidable.
  1. Las estructuras metálicas de las chimeneas ubicadas en la fachada del edificio deben sujetarse de manera segura a la pared usando pernos de expansión usando arandelas de resorte Grover y tuercas de seguridad.
  2. Está prohibido usar la tubería en el techo del edificio para atar la carga y asegurar la moldura de seguridad durante los trabajos de techado.
  3. El emparejamiento de la estructura de la tubería con la sangre del edificio debe estar equipado con un delantal de chapa de hierro galvanizado para protegerlo de la lluvia y otras precipitaciones.
  4. Cuando el edificio está ubicado en el territorio de aproximaciones aéreas de aeropuertos, helipuertos o clubes de vuelo, las cercas de luz de las chimeneas se realizan necesariamente con la ayuda de luces de señal superior, de acuerdo con el Manual sobre el servicio del aeródromo en la aviación civil (GA-86 EE. UU.).

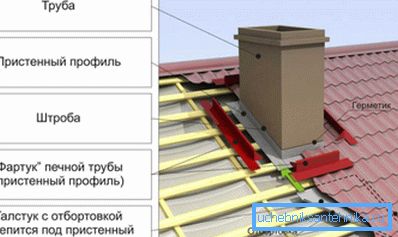

El esquema de instalación del delantal para proteger el espacio del techo de la humedad.

Sugerencia Al instalar un sistema de calefacción de horno en edificios de madera, es imperativo instalar cortadores de llama y supresores de chispas en las chimeneas para evitar que la madera se queme de los productos de la combustión de los gases de combustión que se derraman accidentalmente de la chimenea.

Conclusión

Después de leer este artículo, puede concluir que la autoinstalación de una chimenea en el sistema de calefacción de una casa residencial es una tarea muy importante, por lo que antes de hacer este trabajo, se recomienda estudiar en detalle las normas de seguridad contra incendios, los códigos de construcción de chimeneas y otra documentación técnica.

Además, para obtener más información, puede ver el video en este artículo o leer materiales similares en nuestro sitio web.
