Qué diámetro de la tubería elegir para calefacción: una
Cuando se gasta calefacción en un apartamento o en una casa privada, además del material de las tuberías utilizadas, también se deben tener en cuenta las dimensiones de sus secciones. Determinan la cantidad de fluido que se pasará durante una determinada unidad de tiempo, lo que afecta significativamente el rendimiento de toda la estructura. Vamos a discutir más a fondo cómo encontrar este indicador.
La relación entre la sección transversal de la tubería y la capacidad de la presión en ella.
Para empezar, vale la pena disipar el mito de que cuanto más gruesa es la tubería, más intenso es el movimiento del refrigerante. Con un aumento excesivo de diámetro, la presión en el sistema puede disminuir hasta tal punto que el calentamiento de la casa no se convierta en absoluto. Para evitar esto, lea la siguiente tabla, que enumera los parámetros del refrigerante para los tipos más comunes de productos tubulares:
| Tubo de visión | Consumo, m3/ h | Velocidad, m / s | Pérdida de la cabeza, m / 100 m |
| Acero nuevo 133? 5 | 60 | 1.4 | 3.6 |
| Acero viejo 133? 5 | 60 | 1.4 | 6.84 |
| PE 100 110 × 6.6 (SDR 17) | 60 | 2,26 | 4.1 |
| PE 80 110? 8,1 (DEG 13,6) | 60 | 2,41 | 4.8 |
| Acero nuevo 245? 6 | 400 | 2.6 | 4.3 |
| Acero viejo 245? 6 | 400 | 2.6 | 7 |
| PE 100 225? 13,4 (DEG 17) | 400 | 3.6 | 4 |
| PE 80 225? 16,6 (DEG 13,6) | 400 | 3.85 | 4.8 |
| Acero nuevo 630? 10 | 3000 | 2,85 | 1.33 |
| Acero viejo 630? 10 | 3000 | 2,85 | 1.98 |
| PE 100 560? 33,2 (SDR 17) | 3000 | 4.35 | 1.96 |
| PE 80 560? 41.2 (DEG 13.6) | 3000 | 4.65 | 2.3 |
| Acero nuevo 820? 12 | 4,000 | 2.23 | 0.6 |
| Acero viejo 820? 12 | 4,000 | 2.23 | 0.87 |
| PE 100 800? 47,4 (DEG 17) | 4,000 | 2,85 | 0,59 |
| PE 80 800 ± 58.8 (DEG 13.6) | 4,000 | 3 | 0,69 |
Características de selección
¿Cómo elegir un diámetro de tubo para calefacción? Echemos un vistazo al principio con su descripción.
Descripción
La elección del diámetro de los tubos para calefacción está determinada por las siguientes características:

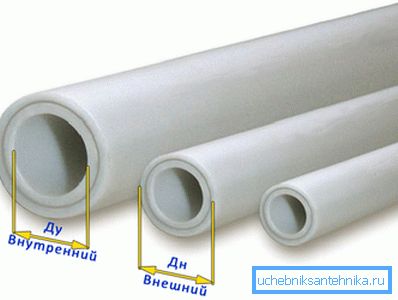

- La distancia entre las paredes internas - el diámetro interno de la tubería. Este es el indicador más importante que muestra el rendimiento del diseño futuro.

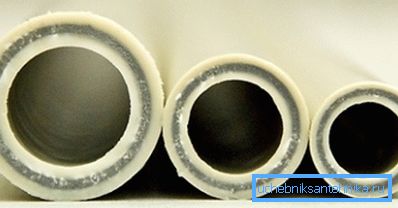

- La distancia entre las paredes exteriores - diámetro exterior. Se clasifica en:
| Clase | Parametro, cm |
| Pequeño | 0.5-10.2 |
| Promedio | 10.2-40.6 |
| Grande | 40.6 o más |
- Pase condicional. El valor de la sección se redondea y se convierte en unidades de pulgadas.

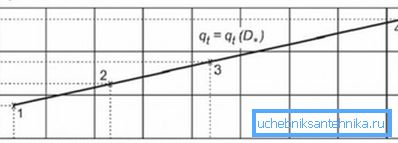

La diferencia entre los diámetros externo e interno es el espesor de la pared del producto, que afecta la transferencia de calor de la tubería.
Menos o mas
Después de los cálculos, los valores pueden tomar un cierto rango, en qué dirección es mejor desviarse: ¿hacia uno mayor o menor?
Los expertos creen que es más racional usar una pequeña sección por varias razones:
- En la tubería hay una cantidad más pequeña de refrigerante que necesita calentarse. De este modo, se reduce el coste de funcionamiento del sistema de calefacción.
- Más fácil de hacer la instalación a mano.
- Menor costo de tubos delgados en comparación con muestras más gruesas.
Consejo: no debe subestimar específicamente los resultados de los cálculos, ya que reducirá significativamente la eficiencia del sistema de calefacción y lo hará muy ruidoso.
Debe tenerse en cuenta que la velocidad ideal es el intervalo entre 0,3 y 0,7 m / s.
Realizando cálculos
Para comprender la esencia del proceso, considérelo en el ejemplo de cómo encontrar la sección transversal óptima para calentar tuberías ubicadas en una habitación de 20 m2.
La instrucción es la siguiente:
- En primer lugar, encontramos el indicador de la transferencia de calor requerida.. Si las paredes tienen aislamiento y los techos no superan los tres metros, entonces por cada diez metros cuadrados, se requiere 1 kW de potencia térmica. Sustituye a nuestra versión y consigue 2 kW.
- A continuación, agregamos la reserva necesaria del veinte por ciento, que en última instancia nos da 2.4 kW.
Sugerencia: se recomienda utilizar una calculadora al realizar cálculos en línea. Tal programa puede simplificar significativamente la tarea y evitar errores típicos.
- Si hay ventanas en la habitación, agregue la misma cantidad de baterías con una capacidad de al menos 1,2 kW. Por lo general, se colocan directamente debajo de las aberturas de la ventana.
Importante: el valor de la potencia puede tomar más, pero en ningún caso menos, ya que su sistema no podrá hacer frente a su tarea.

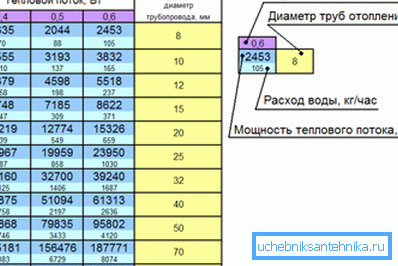

- En la tabla que contiene diámetros internos, encontramos el valor de potencia obtenido de 2400 W. Allí vemos que las tuberías con un diámetro de ocho milímetros son adecuadas para un sistema de calefacción determinado. La velocidad del fluido será igual a 0,6 m / s, la velocidad de flujo - 105 kg / hy la potencia térmica exacta - 2453 vatios.
También está permitido usar tuberías con un diámetro de diez milímetros, luego la velocidad del refrigerante disminuirá a 0,4 m / s, el caudal aumentará a 110 kg / h, y la capacidad aumentará a 2555 W.
Conclusión

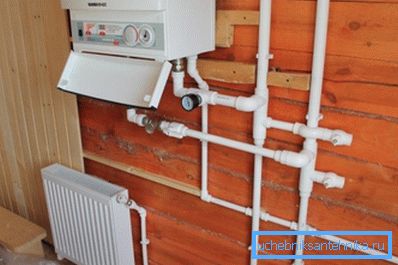

La selección del diámetro del tubo para calefacción es una tarea muy importante, y el rendimiento de todo el sistema depende de la exactitud de esta etapa. Los productos demasiado anchos pueden dejar de realizar sus funciones por completo, y los delgados funcionarán de manera ineficiente y ruidosa (consulte también el artículo Diámetro exterior de las tuberías: todo lo que necesita saber sobre las dimensiones).
Por lo tanto, es necesario tener en cuenta todos los detalles al realizar cálculos y tomar decisiones para lograr el máximo efecto. En el artículo exponemos toda la información que se necesita para esto.
En el video presentado, puede familiarizarse con los materiales adicionales que tienen una relación directa con el tema considerado. ¡Cuidado al hacer cálculos!
