Posibles tamaños de tubos de metal-plástico y sus

Las tuberías de metal son ampliamente utilizadas en fontanería. Con su ayuda, se instalan tuberías de suministro de agua, calefacción y alcantarillado. Utiliza productos con una variedad de diámetros, cuya gama analizaremos en este artículo.

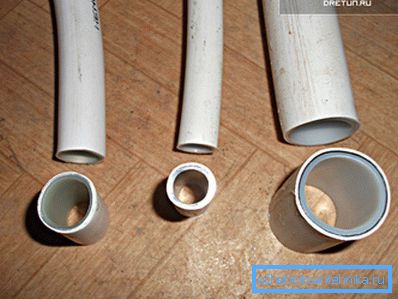

Diferentes diámetros de tubos de metal.

Disposiciones generales

Para empezar, echemos un vistazo a la estructura de los productos en cuestión y sus características características.

Estructura

Tubo metálico de 20 mm de sección.

La estructura del producto en cuestión es simple:

  1. Capa interna de polímero en contacto con el líquido.
  2. Capa adhesiva.
  3. Aluminio, dotando al tubo de la rigidez y resistencia necesarias.
  4. De nuevo la capa adhesiva.
  5. Capa de polímero externo que protege al aluminio del contacto con el ambiente externo.

Dicha estructura garantiza varias ventajas importantes, que hacen que las tuberías de metal y plástico sean tan populares al instalar sistemas de ingeniería de casas y apartamentos privados.

Méritos

Considere las características de los tubos de metal:

  • Resistencia a procesos corrosivos.. Lo que es importante para los productos que están constantemente en contacto con el agua.
  • Alta transmitancia debido a la suavidad del recubrimiento interno.

Consejo: en el caso de conectar secciones de plástico a metal, es conveniente instalar filtros especiales en el área de la junta. Esto evitará la oxidación y otros residuos de la parte antigua de la tubería a la nueva.

  • Propiedades de resistencia aceptables, muy superiores a las de los modelos convencionales de polipropileno o polietileno.
  • Resistencia a altas temperaturas, permitiendo el uso libre de tuberías de plástico en el sistema de calefacción.. Por ejemplo, los modelos de polietileno no son categóricamente adecuados para tales propósitos debido al umbral de baja temperatura.
Foto de tubería metaloplástica del sistema de calefacción.
  • Precio asequible. Incluso el uso parcial de plástico en el proceso de producción puede reducir significativamente el costo de los productos.
  • Peso ligero. Le permite restringir archivos adjuntos simples y no ejerce una carga adicional sobre los cimientos del edificio.
  • Pureza ecológica. Cumple con todas las normas sanitarias necesarias.
  • Fácil de usar hágalo usted mismo. Para la implementación del corte de tuberías de metal y plástico y la instalación de sus uniones, no es necesario tener habilidades especiales.

Consejo: para la construcción de tuberías metálicas se recomienda utilizar una herramienta especial: la tecla de presión. Con él, el proceso será mucho más fácil y más rápido.

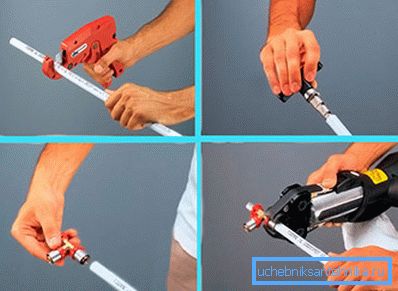

Instrucciones gráficas para realizar la conexión con la tecla de presión.
  • Larga vida útil, Numeración de décadas, sujeto al cumplimiento de todas las reglas de operación.

Dimensiones

Los diámetros de los productos en consideración son bastante diversos, ya que para los sistemas de suministro de agua, las muestras con un tamaño de 15 a 50 mm son las más utilizadas, pero para aguas residuales, de 32 a 150 mm. Pero el marcado de los tubos de plástico generalmente se hace en pulgadas, así que echemos un vistazo a esta medida inusual de longitud.

Consejo: al elegir las tuberías, se recomienda tener en cuenta el diámetro interno, que se indica con dos letras "DU" - "diámetro nominal". El exterior puede ser muy engañoso debido a las diferencias en el grosor de las paredes.

Pulgadas

Para ser precisos, entonces 1 pulgada = 25.4 mm. En la práctica, la siguiente relación es verdadera en tuberías:

Pulgadas Milimetros
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Por lo tanto, no se sorprenda cuando un plomero o vendedor en una tienda especializada describirá el diámetro como un segundo o tres cuartos. Simplemente traduzca el tamaño al sistema métrico, y será más fácil de navegar.

Para conectar secciones de diferente tamaño, se utiliza un calibrador especial.

Manómetro de polímero para tubos de metal

Parámetros técnicos para diferentes diámetros.

Tubo de metal MP 16x2 mm 1 m enrollado en una bobina

El cambio en la sección transversal afecta a los parámetros de los productos de diferentes maneras:

Parámetro Significados
Seccion, cm 1.6 2 2.6 3.2 4
Hacer ver 1.2 1.6 2 2.6 3.3
Ancho de la capa de formación, cm 0.2 0.2 0.3 0.3 0.35
Longitud de corte de masa de 100 cm kg. 0.115 0.17 0.3 0.37 0.43
El volumen de un metro, l 0.113 0,20 0.314 0.531 0.855
Calentamiento admisible a una presión de 10 bar, acerca deCon De 0 a 95.
Calentamiento admisible a una presión de 25 bar, acerca deCon De 0 a 25.
Límite de temperatura acerca deCon 135
Límite de presión de resistencia en el momento de calentamiento máximo, bar 10
Presión destructiva durante el calentamiento hasta veinte grados centígrados, bar 94 87 88 76 67
Índice de suavidad 0.069
Coeficiente de aislamiento térmico, W / m? K 0.431
Indicador de tamaño de resistencia, N / 10 mm. 71
Indicador de resistencia de soldadura de aluminio, N / mm.2 58
Sin deformación cuando se calienta a 20ºC. acerca deC durante sesenta minutos, MPa. 5.7 5.09 5,42 5.11 4.83
Sin deformación cuando se calienta a 95ºC. acerca deC durante sesenta minutos, MPa. 3,29 3.02 3,17 3.02 2,94
Sin deformación cuando se calienta a 95ºC. acerca deC durante cien horas, MPa 2.92 2.68 2,82 2,69 2.61
Sin deformación cuando se calienta a 95ºC. acerca deC por mil horas, MPa 2.56 2,35 2.51 2,43 2.3
Resistencia a la rotura transversa, N 2870 3040 3250 3420 3560
Durabilidad con respecto al cumplimiento de todas las normas operativas, años. Medio siglo
Radio de curvatura más pequeño con brazos, cm. 8 10 11 16 55
El radio de curvatura más pequeño con el uso de equipos especiales, cm 4.5 6 9.5 12.5 18
Tubo metálico de 32 mm que durará hasta cincuenta años.

Como puede ver, muchas características siguen siendo comunes a cualquier tamaño, y algunas cambian radicalmente. Por ejemplo, la vida útil, la resistencia de la unión de las capas y el coeficiente de conductividad térmica son las mismas para muestras delgadas que para las más gruesas.

Pero el radio de curvatura y la resistencia a las deformaciones ya son significativamente diferentes para las diferentes secciones: el tubo de metal y plástico de 16 mm puede soportar las mayores cargas.

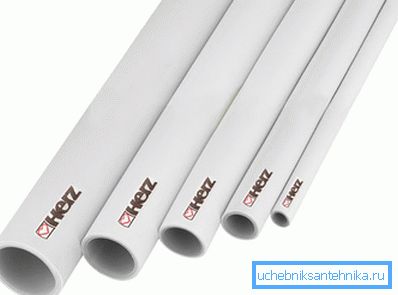

Las características técnicas de una tubería de metal y plástico de 16 mm poseen los mejores indicadores de resistencia.

Conclusión

Las tuberías de aluminio y polímero combinan muchos aspectos positivos de los productos de metal y plástico, eliminando sus desventajas. Debido a esto, son ampliamente utilizados en la disposición de varias tuberías, que, a su vez, requieren una variedad de diámetros.

Muestras con diferentes diámetros.

Las dimensiones de las secciones se miden en pulgadas y generalmente varían de un segundo a seis. Esta diferencia también tiene su efecto en las características técnicas de los productos, que hemos descrito en detalle anteriormente. El video en este artículo le proporcionará información adicional directamente relacionada con los materiales revisados.
