Pipe ppm y sus características.

03-03-2018
Tubos

El principal problema de la tubería de acero es el efecto adverso del medio ambiente, que conduce a la corrosión. Para resolver este problema, los fabricantes producen tuberías en aislamiento de poliestireno (PPM). En este artículo veremos qué propiedades tiene la tubería MRP y examinaremos el alcance de este producto.

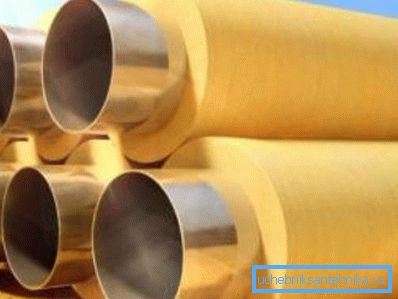

Tubería de PPM

Características de la tubería PPM.

Información general

Penopolimermineralnaya shell para tuberías está hecha de polímero espumado, al que se le añaden cargas minerales, que se pueden utilizar como:

  • Ceniza
  • Arena
  • Las escorias.

Gracias a estos aditivos, la rigidez de la cáscara y la resistencia aumentan, lo que la hace inmune al estrés mecánico. Además, la peculiaridad de la espuma de poliuretano es impermeable, combinada con la permeabilidad al vapor.

Disposición de la capa de aislamiento.

Los fabricantes ponen este material en el tubo desde el exterior.

Además, la cáscara contiene tres capas:

  • Capa interna resistente a la corrosión - espesor 5 - 10 mm.
  • Aislamiento térmico directo.
  • Capa exterior protectora, que tiene una alta densidad. Su espesor es de 10 - 15 mm.

En cuanto a la tubería en sí, el aislamiento se puede aplicar a productos que cumplan con los requisitos de GOST 8731, 10704, 8733 y 20295. Es decir, Estos pueden ser tubos soldados o sin soldadura con un diámetro de 32 a 820 mm y una longitud de hasta 12 m.

Presta atencion La longitud de los extremos no aislados es de 150 mm con un diámetro de hasta 219 mm, ambos inclusive, y 200 mm con un diámetro de 273 a 1020 mm.

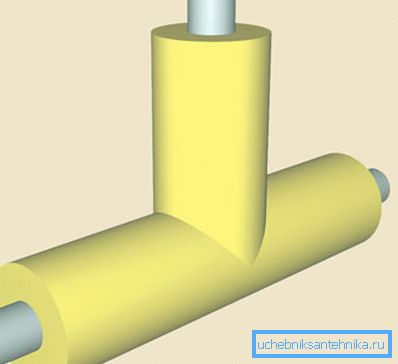

Tee en funda de PPM

Además de las tuberías, cubren con aislamiento:

  • Transiciones;
  • Codos;
  • Tees para conectar tuberías, así como algunos otros elementos con forma.

Las tuberías con aislamiento de PPM se utilizan ampliamente durante la instalación de la red de calefacción, así como las tuberías de suministro de agua caliente, donde es importante conservar la energía térmica durante el transporte del refrigerante. Además, estas tuberías incluso se incluyeron en SNiP 41-02-03 como una posible opción cuando se instala una red de calefacción con una temperatura de refrigerante que no supera los 140 grados Celsius.

Se permiten todo tipo de juntas:

  • Canales subterráneos;
  • Canal subterráneo;
  • Sobre el suelo

Cabe señalar que este producto fue desarrollado por expertos nacionales, que tuvieron en cuenta el clima y algunas otras características. Por lo tanto, podemos decir que este producto está adaptado para su uso en nuestro país.

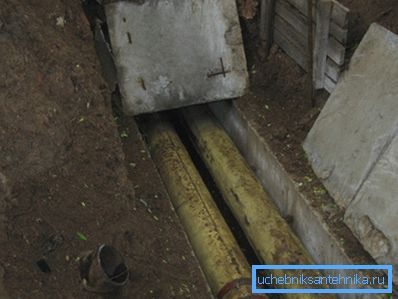

Red de calefacción en aislamiento PPM.

Características de aislamiento

Las principales características técnicas del aislamiento de tuberías de PPM se presentan a continuación:

Conductividad termica 0.043 W / m ° C
Absorción de agua en peso durante 30 días. 6%
Tubo de adherencia 0.4 MPa
Resistencia al calor 150 ° C
Resistencia a la compresión 1.2 MPa
Peso a granel 280-300 kg / m3

Méritos

Penopolimermineralnaya shell tiene muchas ventajas sobre otros tipos de aislantes térmicos para redes térmicas. Esto se debe no solo a las propiedades de los materiales utilizados, sino también a las características de diseño, gracias a las cuales cumple con los requisitos básicos de operación en redes de calefacción.

En particular, se pueden destacar los siguientes puntos:

  • El material no se "craquea" durante la operación.. En otras palabras, durante todo el ciclo de vida, el espesor del aislante térmico permanece sin cambios.
  • Absorción de agua penopolimermineralnoy shell es mucho menor que el mismo indicador de lana mineral.
  • El aislamiento de PPM tiene una estructura de celda cerrada, lo que protege de manera confiable la tubería de acero contra la corrosión (sujeto al uso de protección adicional anticorrosión). Además, no es necesario cubrirlo con sus propias manos con una funda de plástico o acero.
  • El coeficiente de conductividad térmica de este aislamiento es varias veces más bajo que el de la lana mineral húmeda.. Como resultado, la pérdida de calor a través del aislamiento penopolimermineral es mucho menor que a través de la lana mineral. Por lo tanto, en condiciones reales de PPM, el recubrimiento es mucho más efectivo que el aislamiento para tuberías basadas en lana mineral.
  • Precio mas bajo, que en un tipo tan común de aislamiento como PUF.
  • El recubrimiento aumenta la vida útil de la tubería., que es más de 30 años, y también reduce el costo de su mantenimiento.
  • Reduce la probabilidad de accidentes..
  • En caso de fuga, no es necesario cambiar el recubrimiento., A medida que se seca y al mismo tiempo mantiene las propiedades.
  • No requiere instalación del sistema DCS..

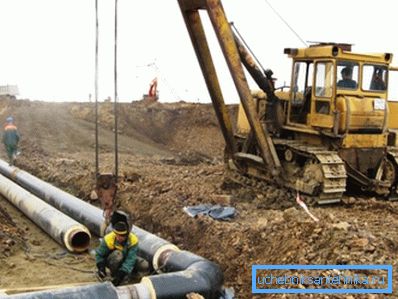

En la foto - instalación de la tubería en aislamiento PPM.

Desventajas

Como no hay materiales ideales, las tuberías con este aislamiento también tienen algunos inconvenientes, los más graves de los cuales son:

  • Gran peso, lo que resulta en su transporte se asocia con costos adicionales. Además, las instrucciones para su instalación involucran el uso de equipos de elevación.
  • El PPM tiene un mayor coeficiente de pérdida de calor que el PPU, ya que la conductividad térmica del aislamiento polímero-polímero es 10-20 por ciento más.
  • El aislamiento térmico de PPM no está completamente sellado, por lo que la tubería debe procesarse aún más con un agente anticorrosivo.

Presta atencion La presión máxima en la tubería, hecha de tubos de espuma de poliuretano, no debe exceder de 2.5 MPa.

Conclusión

El aislamiento de PPU para tuberías tiene una serie de ventajas sobre otros tipos de aislantes térmicos, en particular, se puede usar para sistemas abiertos sin carcasas adicionales. Pero lo principal es que le permite ahorrar energía térmica del refrigerante con pérdidas mínimas, que es la tarea principal de cualquier aislamiento.

Desde el video en este artículo, puede obtener más información sobre este tema.
