Perfil tubo rectangular - dimensiones y características

Los tubos rectangulares perfilados son un tipo especial de acero tubular. La singularidad de este producto reside principalmente en la forma de sección transversal no estándar. En este artículo, analizamos más detenidamente las características de estos productos, sus dimensiones existentes y el alcance.

Características de los tubos de perfil.

La forma inusual de la sección transversal de este producto se debe principalmente a su propósito. Las tuberías rectangulares y cuadradas no se utilizan en tuberías, sino en estructuras metálicas de armazón. El hecho es que el tubo hueco tiene la misma resistencia que una varilla de metal y pesa entre un 30 y un 40 por ciento menos.

Por lo tanto, el uso de este material le permite reducir la masa de las estructuras metálicas y su costo, mientras que su resistencia y costo se mantendrán sin cambios. Sin embargo, debe tenerse en cuenta que estas propiedades del producto solo tienen si se fabrican de acuerdo con GOST 8645 - 68.

En otras palabras, los tubos con forma tienen una alta resistencia solo en ciertos tamaños de sección. Incluso una pequeña desviación de las normas puede afectar la resistencia general de la estructura de acero o aumentar su masa.

Además, los cálculos de diseño de vigas de estructuras de acero para la rigidez generalmente se basan en dimensiones estándar, cuyos valores se indican en las tablas de los estándares estatales correspondientes. En consecuencia, si los tamaños de los perfiles no cumplen con los estándares, los cálculos resultarán incorrectos.

De qué tamaño dependen

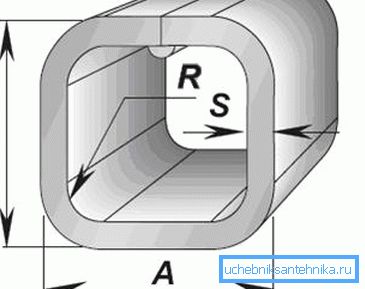

Debería entenderse bajo el tamaño:

• La altura de las paredes del producto.;
• Ancho;
• Espesor;
• Radio de redondeo.

Todos estos parámetros suelen depender del método de fabricación de los productos.

En la industria actualmente hay tres procesos tecnológicos de producción de estos productos:

• Tecnología de deformación en frío de un tubo estándar;
• Tecnología de deformación en caliente;
• Conformación del perfil y posterior soldadura de juntas de tuberías.

Las características de estos procesos tecnológicos afectan:

• El método de alineación (calibración) de la sección de perfil de los productos;
• Espesor de la pared;
• Radio de redondeo, etc.

A continuación, considere con más detalle las características de los productos fabricados por diferentes tecnologías de producción.

Alcance

El alcance de las tuberías perfiladas es muy amplio.

Más a menudo se utilizan:

• En construcción - durante la construcción de varios pabellones, cobertizos, puestos, etc.
• En la fabricación de muebles - estanterías, estanterías, mobiliario escolar, etc.
• Industria automotriz - en la fabricación de remolques y marcos, etc.
• Agricultura - para estructuras de invernadero de tuberías y otras estructuras determinadas.

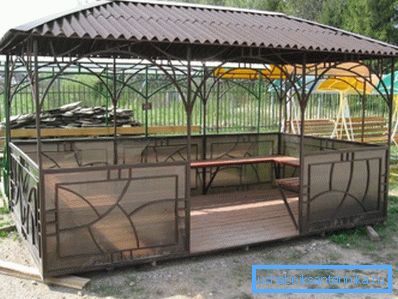

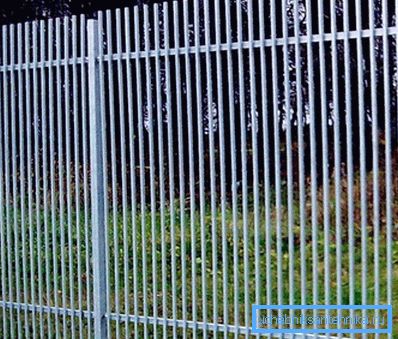

Por supuesto, este material puede ser útil en el hogar, desde él se pueden hacer cenadores, cercas, muebles de jardín, escaleras y mucho más.

Méritos

Entre las ventajas de este material se encuentran los siguientes puntos:

• Fuerza
• Bajo peso;
• Precio asequible, gracias al material de la cavidad;
• Gran variedad: gracias a esto, puede recoger un producto del tamaño de sección más adecuado.
• Plasticidad: si es necesario, el producto puede doblarse, por ejemplo, mediante un arco.
• Fácil instalación debido a su bajo peso. Las instrucciones de montaje consisten en la soldadura habitual de piezas.

Sugerencia Es posible ensamblar estructuras metálicas no solo mediante soldadura, sino también sobre pernos. Dicho compuesto se usa generalmente para bastidores de prefabricados, andamios, todo tipo de equipos comerciales, etc.

Tipos de tubos con forma

Laminado en caliente

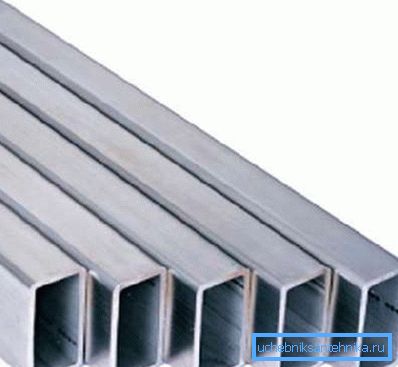

El proceso de fabricación laminado en caliente de estos productos es el siguiente:

• El tocho en forma de una manga o un vaso se calienta para aumentar la plasticidad.
• Luego, la palanquilla se enrolla mediante rodillos de moldeo, como resultado de lo cual se forma un tubo con una sección transversal circular.
• A continuación, el producto semiacabado se envía a una prensa de moldeo, donde se transforma en un producto cuadrado, ovalado o rectangular.
• El siguiente paso es enfriar el tocho y rodar sobre los rollos de tamaño.
• Cuando el producto está listo, se calienta a la temperatura de la formación del grano y se enfría gradualmente en condiciones naturales. Esta operación le permite eliminar el voltaje en la red cristalina.

El resultado es un producto que cumple con los estándares estatales, según el cual el tamaño de la pared de la tubería no puede ser inferior a 60 mm. Es decir Si la sección tiene una forma rectangular, la altura del rectángulo no puede ser menor que el valor especificado.

El rango de una tubería de perfil rectangular de acuerdo con GOST 8639 - 82 (por perfiles cuadrados) contiene aproximadamente dos docenas de tamaños. El mismo tamaño está determinado por GOST 8645-68. Además, las dimensiones de la sección varían de 60x60 mm a 230x100 mm. Es cierto que la producción de tubo cuadrado laminado en caliente permite un límite de 180x180 mm.

En cuanto a los otros tamaños, los tubos rectangulares de perfil según GOST 8639-82 pueden tener:

Laminado en frío

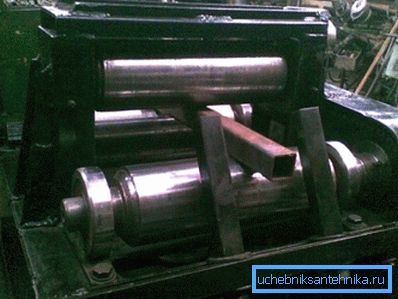

La tecnología de fabricación de tubos perfilados laminados en frío consta de los siguientes pasos:

• La primera es la preparación: el aterrizaje de un agujero redondo en la lavadora.
• Luego, la pieza se enrolla, como resultado de lo cual se forman tubos redondos.
• A continuación, el producto se enrosca en la prensa y el laminador
• Luego, como en el caso anterior, se realiza la calibración y el calentamiento (revenido) del producto terminado.

Esta tecnología permite obtener tamaños más pequeños de un tubo de perfil rectangular y sus paredes más delgadas. Según GOST, la altura mínima de la cara de la sección es de 10 mm. El tamaño máximo de la sección transversal está limitado a 120x120 mm.

Esta norma contiene 17 tamaños estándar definidos por la especificación estándar del estado 8639-82, y también 16 tamaños estándar definidos por la especificación estándar del estado 8645-68. En general, se puede decir que la elección de productos de este tipo está justificada si necesita tubos sin costura con paredes delgadas.

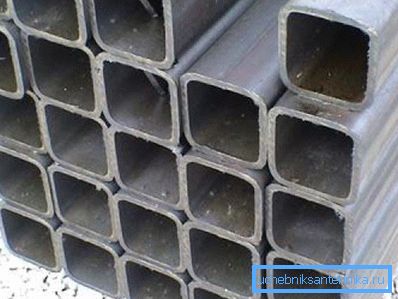

Soldada

El proceso de producción de perfiles rectangulares soldados es el siguiente:

• En primer lugar, se forman espacios en blanco de hoja dimensional, que se cortan de una hoja de acero no dimensional.
• El siguiente es el moldeo de la pieza de trabajo bajo la forma de la sección del tubo.
• El siguiente paso es la soldadura de la costura mediante el método de fusión por inducción y soldadura o en un entorno de gas inerte.
• La etapa final de producción es la calibración del producto semiacabado mediante el método de deformación en frío en los rodillos.

La resistencia de estos productos prácticamente no difiere de los sin costura, ya que la costura de soldadura debilita la rigidez en solo un 5-10 por ciento. Pero esta tecnología, a diferencia de todas las anteriores, le permite realizar tuberías con un grosor de pared de 1 mm a 5 mm. Según GOST 30245 2003, el tamaño mínimo de la sección es de 40x40 mm, y el tamaño máximo es de 300x300 mm.

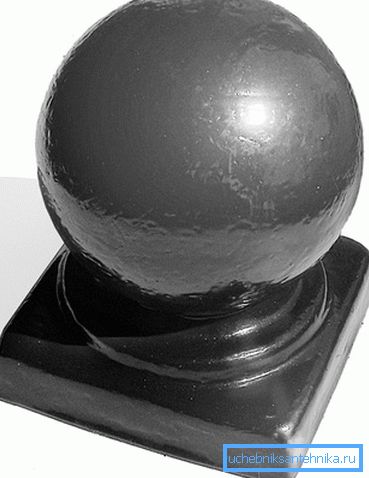

Sugerencia Al ensamblar estructuras de tubos con forma, por ejemplo, elementos decorativos, puede utilizar todo tipo de accesorios, puntas y otros elementos.

Aquí, quizás, están todas las características principales del material en cuestión.

Conclusión

Las tuberías de perfil tienen varias ventajas, la principal de las cuales es la buena resistencia. Debido a las propiedades anteriores de estos productos y una amplia gama de productos, su área de aplicación es muy amplia.

Los únicos productos deben cumplir con ciertas normas estatales, solo en este caso tienen características de alta resistencia. Desde el video en este artículo, puede obtener más información sobre este tema.
