Perfil tubo 20x20 - una combinación de gracia y fuerza

25-10-2018
Tubos

Los tubos a prueba de corrosión con sección cuadrada llaman la atención por su mayor resistencia a medios agresivos y cargas mecánicas. El diseño ergonómico le permite ahorrar espacio durante la instalación y crear una variedad de diseños sostenibles.

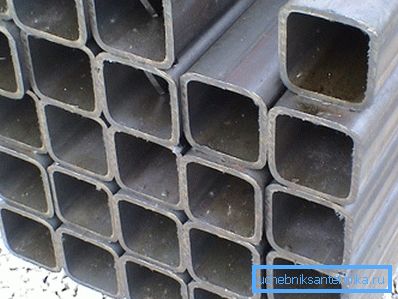

20x20 tubos sin tratar

Detalles de la tubería de perfil

El perfil de tubo inoxidable 20x20 se diferencia principalmente en sus propiedades físicas y mecánicas. Han encontrado su aplicación en las industrias química, papelera, farmacéutica, energética y automotriz, agrícola y publicitaria. La calidad de los productos laminados depende directamente de la observancia de la tecnología de producción, el control de calidad, etc.

Marco regulatorio

Dada la resistencia a la corrosión y el método de producción, se pueden distinguir varias normas para una tubería cuadrada de acero inoxidable:

  • Los documentos principales se pueden considerar como GOST 8639-68, GOST 8639-82 y GOST 30245-2003. Contienen información básica sobre dimensiones, tolerancias, control de calidad, peso, etc. Con estos documentos, también puede averiguar el peso aproximado, por ejemplo, el peso de un tubo de perfil 20x20x2 es igual a 1.075 kg / calibre lineal. m;
Sección transversal de perfil cuadrado.
  • GOST 11068-81: dado que la tubería está hecha de acero resistente a la corrosión, cumple con los requisitos de este documento. Lo único que puede confundir es la mención constante del término diámetro en el texto del documento, con respecto a la sección cuadrada que se ve ridícula;
  • Según el método de producción (laminado en caliente o en frío), puede utilizar GOST 9940-81 (tubo laminado en caliente) y GOST 9941-81 (laminado en frío).

¿Cómo es el perfil de la tubería?

El tubo de perfil a prueba de corrosión 20 20 2, como norma, está hecho de aceros estructurales austeníticos (anticorrosivos dúctiles) según DIN 2395.

En este caso, se pueden utilizar 2 métodos de producción:

  • soldado. La instrucción de producción se ve así: se corta una cinta de acero infinita de ancho constante, luego se dobla en un tubo circular de sección transversal (los bordes aún no están soldados), luego se realiza la soldadura, pelado de la soldadura. El perfil transversal deseado se da pasándolo a través de los rodillos. En este caso, inevitablemente surgen tensiones internas en el metal; para su eliminación, el producto se calienta;

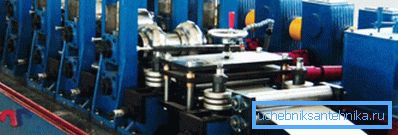

En la foto de la máquina se alimenta cinta de acero para la producción de tubos.
  • en el caso de la tecnología sin costuras, la pieza de trabajo se destella primero y luego se salta a través de los rodillos para dar la forma de sección transversal deseada. En este caso, las tuberías redondas sin costura pueden servir como materias primas para la producción de una tubería cuadrada. Este método de producción hace que el producto final sea más caro en comparación con el uso de la soldadura.

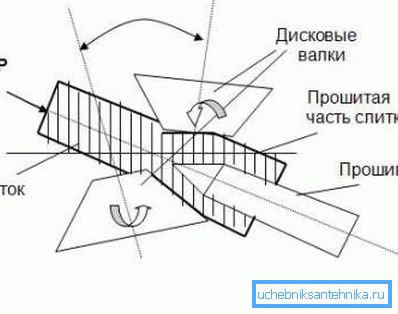

El diseño del firmware

En cuanto a cuánto cuesta el tubo de perfil de 20 a 20, entonces todo depende del método de producción utilizado. Por lo tanto, una tubería cuadrada convencional con una sección de 20x20x1 costará 221 rublos / 1 m. Para la construcción a gran escala, es más conveniente operar con el costo de la primera tonelada de acero laminado, en cuyo caso el costo será de 382800 rublos / 1 tonelada (el costo es de acero 08-12Х18Н10).

Tipos de soldadura de soldadura

La producción de un tubo de perfil cuadrado de acero inoxidable se realiza de dos maneras. En el primer caso, se utilizan tiras (espacios en blanco), de las cuales se extraen tuberías. En el segundo, los productos se sueldan a partir de láminas de metal.

Hay varios tipos de soldadura:

  • TIG (electrodo de tungsteno en un gas inerte sin aditivos);
  • plasma con TIG;
  • corriente de alta frecuencia;
  • láser
  • haz de electrones

El tubo de perfil 20x20x2 tiene un amplio ámbito de aplicación, que dependerá directamente del tipo de soldadura. El control de calidad de la soldadura se realiza de acuerdo con GOST 3242 - 79 y GOST 30245-2003.

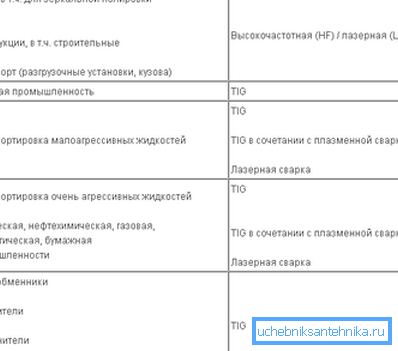

La dependencia del alcance de la tubería en el método de soldadura.

Presta atencion El precio de un tubo con una costura soldada hecha por corrientes de alta frecuencia es un 10% más bajo que el de los análogos con soldadura TIG. Al mismo tiempo, la resistencia de la soldadura está al mismo nivel.

Superficie para todos los gustos.

El tubo de perfil se ve muy estéticamente agradable debido a la superficie, que es:

  • mate (mate, acabado molino);
  • cepillado El grado de procesamiento tiene varios niveles hasta el más suave y tiene las designaciones Satin 180, 320 o 400 Grit;
  • Espejo, que depende nuevamente del grado de pulido (Mirror 400 o 600 Grit).

La marcación externa de las superficies de las tuberías de acero AISI es algo diferente:

  • 2B - mate;
  • VA - espejo;
  • 4N - pulido.

La calidad del acabado de la superficie no se ve afectada por los indicadores de resistencia. Si todo el trabajo se realiza a mano, entonces la elección de las opciones propuestas debe hacerse más bien en función de si las tuberías serán visibles. Si actúan como un elemento del interior, la superficie debe seleccionarse teniendo en cuenta la decoración de la habitación.

Alcance del perfil del oleoducto.

Una pequeña sección no permite su uso como elementos de carga bajo cargas severas. Pero la rigidez de la sección cuadrada es suficiente para la percepción de cargas de magnitud media. Las ventajas de una tubería cuadrada deben incluir un peso relativamente pequeño, por ejemplo, el peso de una tubería de perfil de 20x20x2 es de aproximadamente 1.175 kg / bar. m

Presta atencion El peso del tubo en las tablas se promedia, pero en realidad depende de la densidad del material. Para calcular con precisión el peso de la tubería, puede utilizar calculadoras especiales.

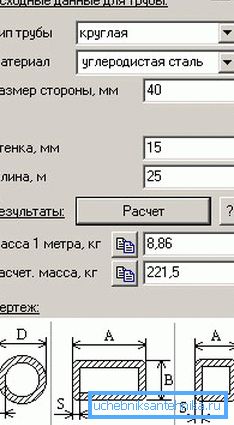

Calculadora de peso de la tubería

Con respecto a ejemplos específicos del uso de un tubo cuadrado con una pequeña sección, podemos dar los siguientes ejemplos:

  • para la producción de muebles (principalmente escuelas y en diversas instituciones públicas);

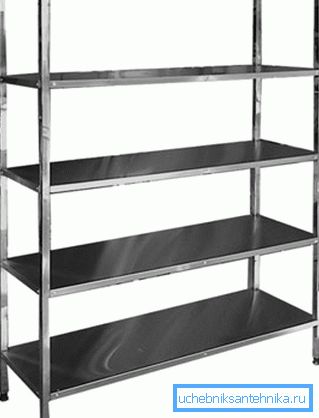

Los racks están hechos de tubería de núcleo
  • En la construcción de cercas de diferentes tipos - como marco. En este caso, la carga sobre el metal es pequeña y puede usar tamaños pequeños;
  • para la construcción de varios cobertizos, durante la construcción en un clima templado, es necesario tener en cuenta el efecto de la carga de nieve y el peso de 1 metro de un tubo con forma de 20x20x2 (1.175 kg / 1 m);
Un dosel de tubería cuadrada de 20x20.
  • Al decorar el interior de la habitación, se pueden usar tubos cuadrados para construir estantes y estantes elegantes.

Resumiendo

Un tubo cuadrado de pequeña sección transversal hecho de acero inoxidable tiene una serie de propiedades importantes. Lo más importante es que además de su alta resistencia y rigidez, también tiene un aspecto excelente, y la resistencia a la corrosión permite su uso en casi todas las condiciones (consulte también el artículo Tubería 60x40 mm - características y peso).

Debido a esto, dicha tubería se puede utilizar tanto en el interior de la habitación como en la construcción de un marco para estructuras ligeras. El video en este artículo muestra un ejemplo del uso de una canalización de perfil como marco para una cerca.
