Perfil de tubería: cómo determinar la calidad del metal

Un tubo con forma es un interior de metal hueco, que tiene una configuración de sección transversal cuadrada, rectangular u otra (con la excepción de la circular). Este tipo de metal se usa ampliamente en la construcción moderna para la instalación de diversas estructuras de complejidad.

Para calcular varios parámetros de ingeniería, es necesario conocer el peso exacto del medidor de funcionamiento del tubo con forma. Las instrucciones proporcionadas en este material le indicarán en detalle cómo determinar las diversas características técnicas de estas piezas.

Método de determinación del peso del metal perfilado.

¿Por qué necesitas saber este indicador?

La masa de la tubería de perfil es una de las características mediante las cuales puede determinar la calidad de los productos comprados. El medidor de rodadura de metal fabricado de acuerdo con GOST contiene una cierta cantidad de material, ya que la masa cumplirá completamente con el valor especificado en este documento normativo (esta declaración también es válida para las piezas usadas).

De lo contrario, existe una violación del proceso tecnológico, que puede provocar averías en las estructuras metálicas durante su funcionamiento.

La segunda razón por la cual es necesario determinar cuánto pesa una tubería perfilada es para calcular los parámetros de ingeniería de las estructuras terminadas.

Conociendo la masa de las piezas, un ingeniero o arquitecto experimentado puede calcular:

• cargas que la pieza usada resistirá cuando se use en estructuras metálicas;
• Cargas que ella misma ejerce sobre otros elementos de un edificio o estructura.

Y viceversa, teniendo una idea de la cantidad de metros de un tubo con forma en una tonelada, es posible calcular la cantidad de material necesario para la construcción.

Presta atencion Al calcular la masa final de las estructuras metálicas, es necesario tener en cuenta el peso de las piezas adicionales, que incluyen, por ejemplo, un sistema de cangrejo para tubos con forma y otros accesorios similares.

Parámetros que afectan a este indicador.

El peso del tubo de perfil, en primer lugar, depende de la cantidad de metal y la marca que tomó para fabricarlo.

Por lo tanto, los factores que afectan a la masa son:

• configuración de sección transversal - cuadrado, rectángulo y así sucesivamente;
• ancho lateral - los artículos más grandes obviamente pesarán más por razones obvias;
• espesor de la pared de la parte - cuanto más este parámetro es, más difícil será el detalle;
• densidad del material - el aluminio, como se sabe, es menos denso que el acero al carbono, por lo tanto, el peso de 1 metro de un tubo de perfil será menor.

Calcula el peso del producto terminado.

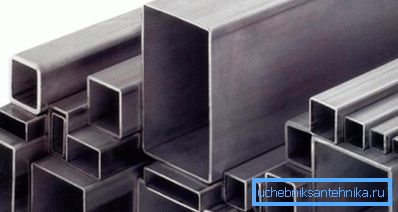

Para la fabricación de estructuras metálicas se utilizan con mayor frecuencia las secciones rectangulares con forma. Según el tamaño del futuro edificio o estructura, se utilizan elementos de 20 a 100 milímetros o más de ancho (consulte también el artículo Perfil tubo rectangular - dimensiones y características).

Naturalmente, su peso se puede encontrar en los directorios de construcción relevantes.

Sin embargo, en la práctica este indicador no siempre es igual a lo normativo, ya que está influenciado por otros factores que surgen en el proceso de producción:

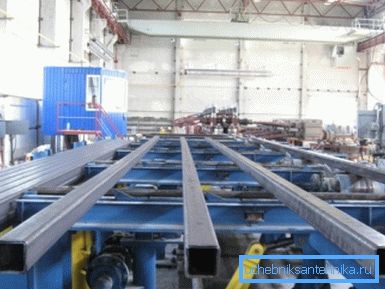

• qué tipo de máquina de laminación de tubos se utilizó;
• qué cantidad de impurezas utiliza la aleación para fabricar el metal;
• qué condiciones ambientales (temperatura, humedad) se encontraban en el momento de la fabricación, etc.

Presta atencion Una pequeña desviación de la masa en una u otra dirección no es evidencia de matrimonio. Además, el precio de los productos no depende de ello.

GOST permite ciertas concesiones para los fabricantes. Es dentro de este marco que el valor que define debe ser.

Por lo tanto, para calcular los indicadores de ingeniería de las estructuras metálicas producidas, independientemente de la presencia de documentos adjuntos y normativos, es necesario calcular los parámetros necesarios con sus propias manos.

Para ello, establece los siguientes parámetros:

• la longitud de las partes de perfil adquiridas;
• espesor de la pared;
• ancho de los lados.

Los valores obtenidos se sustituyen en la siguiente fórmula:

Mn = S * 2 * (A + B) * p, donde:

• Mp es la masa por metro en kilogramos;
• S - espesor de la pared en metros;
• A y B - ancho de los lados en metros;
• P es la densidad del material con el que se fabrica el producto (7.86 g / cc para acero).

Calcula la cantidad de material utilizado.

En el método descrito anteriormente, el peso del producto se determinó multiplicando el volumen de material utilizado para hacer la tubería por su densidad.

Consideremos con más detalle cómo determinar el valor del primer factor en esta fórmula.

Hay varias maneras de hacer esto:

• determinando la diferencia entre el volumen de la barra completamente metálica, que es una tubería y el volumen del espacio interno (vacío);
• calculando el volumen de una lámina metálica plana a partir de la cual se hizo posteriormente la parte conformada;
• sumando el volumen de cada faceta del producto (esto se hizo en la sección anterior).

Paremos en el primer método:

1. Tomamos un pequeño trozo de piezas, cuyo peso debemos determinar.
2. Medir la longitud de esta pieza.
3. Determine las dimensiones externas y las dimensiones del espacio interno (en proyección transversal).
4. Luego multiplicamos por separado todos los valores para la sección externa e interna.
5. Después de eso, debe restar el segundo valor del primer valor y, finalmente, obtener el volumen del metal que utilizó para fabricar el producto que compró.
6. Finalmente, el valor resultante de volumen se sustituye en la fórmula anterior.

La segunda forma es la siguiente:

1. Se mide el espesor de la pared. Este valor es constante para el producto, ya que las partes de perfil soldadas están hechas de chapa metálica.
2. Ajuste el perímetro exterior de la sección transversal del producto medido.
3. Después de eso, debe multiplicar el grosor, el perímetro y la longitud de la pieza. Obtenga la cantidad gastada en la producción de material de metal-roll.

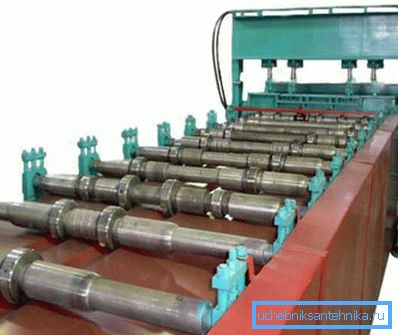

Presta atencion Este último método no es absolutamente adecuado para determinar la cantidad de material gastado en la fabricación de productos perfilados por laminación. En este caso, la afirmación de que el grosor de la pared es el mismo en todo el producto no corresponde a la verdad y, por lo tanto, los cálculos serán incorrectos.

Conclusión

A pesar de que el peso de las tuberías perfiladas se especifica en los documentos reglamentarios y en la documentación que lo acompaña, es necesario que lo determine usted mismo. Solo así podremos garantizar que los cálculos de la masa y la resistencia de las estructuras metálicas que se están erigiendo serán correctos (consulte también el artículo Tubería de acero - Tipos y características).

Puede obtener más información sobre esta pregunta en el video de este artículo.
