Pérdida de presión en la tubería.

Inmediatamente haga una reserva de que la familiaridad con este tema puede ser de interés solo para aquellos que deseen instalar el sistema de suministro de agua en su hogar por su cuenta. En primer lugar, el contratista debe tener en cuenta que la pérdida de presión en la tubería es un indicador de la caída de la presión del agua en el sistema, teniendo en cuenta cuál debe ser la potencia de la bomba de pozo.

Desde un punto de vista puramente físico, estas pérdidas se explican por el hecho de que cuando un fluido se mueve a lo largo de una tubería, existe una cierta resistencia a su corriente, cuyo valor depende de las características del conducto como

• Diámetro de la tubería de trabajo (con diámetro decreciente, la resistencia aumenta);
• caudal de agua, con un aumento en el que la resistencia también aumenta;
• La calidad de las superficies del conducto en contacto directo con el líquido.

Tenga en cuenta que incluso cuando se mueve a lo largo de una tubería absolutamente directa, el flujo de agua sufre una cierta inhibición, y con un aumento en su longitud total, la resistencia total al paso del agua puede ser muy significativa.

Secciones rectas

Para resolver la tarea antes que usted, la forma más sencilla es utilizar tablas especiales y fórmulas de cálculo, con la ayuda de la cual puede obtener directamente todos los datos que necesita. Tenga en cuenta que en la actualidad, los productos de polímeros modernos se utilizan cada vez más para instalar tuberías de suministro.

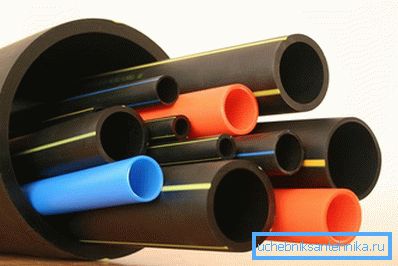

Las tuberías hechas de estos materiales tienen características de rendimiento notables, entre las cuales podemos incluir:

• bajo peso y facilidad de instalación;
• resistencia a los efectos corrosivos;
• La suavidad de la estructura del material utilizado, proporcionando una baja resistencia al flujo de agua.

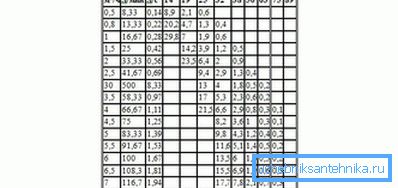

En este sentido, al considerar los datos sobre el flujo de fluidos, elegimos tuberías de plástico. La siguiente tabla muestra los valores de pérdida de presión por cada 100 metros de conducto de agua. Además, la presión del agua se indica en varias unidades (en metros de columna de agua, así como en litros por minuto y segundo).

Sugerencia Para obtener datos sobre tuberías de acero, debe multiplicar los valores indicados en la tabla por 1.5.

Contabilidad de la resistencia local

Además de las pérdidas lineales en la tubería, también puede haber pérdidas asociadas con la presencia de las llamadas “resistencias locales”, que incluyen elementos de derivación y ajustes al flujo de potencia (tees, codos, válvulas, válvulas, etc.). La magnitud de las pérdidas en ellos depende de la velocidad del flujo de agua y de la configuración del elemento en sí.

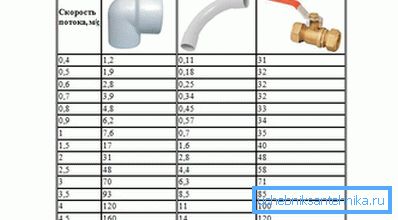

La siguiente tabla muestra datos sobre las pérdidas de presión en las resistencias locales más comunes (en centímetros de la columna de agua):

Fórmulas para calcular

Para calcular la cantidad de flujo de agua, puede utilizar la siguiente fórmula:

Q = V? S,

donde por "Q" se entiende el flujo de agua (en m3 / s), por "S" es el área de la sección transversal de la tubería (en metros cuadrados), y por "V" es la velocidad del flujo de agua (en metros por segundo). Puede calcular el área de la sección transversal utilizando la fórmula clásica S = ?? D2 / 4, donde D es el diámetro de los tubos utilizados en el conducto.

Después de un cálculo aproximado del valor del valor deseado, verá que la pérdida de presión en cualquier muestra de resistencias locales es solo una pequeña fracción de las pérdidas totales (totales). Aumentan levemente con el aumento del caudal causado por el estrechamiento del canal de agua, cuando se pasan grandes cantidades de agua a través de la parte estrechada.

Evite aumentar el flujo de fluido en este caso, puede hacerlo muy fácilmente. Para hacer esto, deberá elegir una tubería de mayor diámetro para el futuro conducto de agua, que le permitirá ignorar prácticamente la resistencia local.

En el caso más general, el cálculo de la pérdida en el suministro de agua debe hacerse de tal manera que la resistencia local tenga de 2 a 4 m3 de flujo de fluido. Teniendo en cuenta las pérdidas en sus secciones rectas, su valor total puede ser de unos 5 m3.

El video

Este video describe cómo calcular la pérdida de presión en una sección de tubería horizontal.
