Paso de tubería condicional - características de este
El paso nominal de la tubería es un parámetro nominal que refleja la capacidad del sistema, que es una guía en el diseño e instalación, ya que es necesario seleccionar las tuberías y los accesorios que se adaptan perfectamente entre sí. Cabe destacar que este indicador significa el valor promedio, ya que siempre se redondea hacia arriba o hacia abajo para que el valor obtenido cumpla con los estándares reflejados en las normas de GOST.
Parámetros básicos del sistema
Al caracterizar ciertas comunicaciones, no solo se utiliza el pasaje condicional, este indicador no es suficiente, ya que con mayor frecuencia no corresponde exactamente a las dimensiones reales. Hay varios valores que se pueden tener en cuenta en el trabajo de diseño e instalación:
| Diámetro nominal | De hecho, esto es lo mismo que el paso condicional, el valor siempre se aproxima y, en la mayoría de los casos, no coincide con las cifras reales. La designación común es la abreviatura "Du", ya que puede guiarse por las características de un sistema en particular. De hecho, en la documentación del proyecto a menudo solo hay este parámetro, y la elección de una variante específica de tuberías y accesorios depende de las características del objeto. |

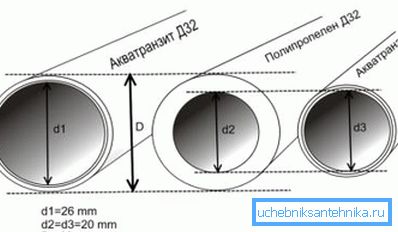

| Diámetro exterior | Este es un indicador preciso que refleja el tamaño real de la tubería en el exterior y puede diferir significativamente del DN, especialmente cuando se usan tuberías de PVC de paredes gruesas o aluminio. Este factor se debe tener en cuenta para colocar las comunicaciones en ciertos espacios y al elegir el aislamiento con poca profundidad. |

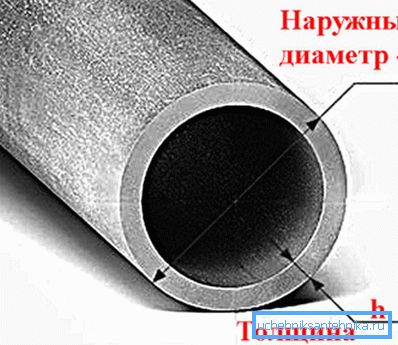

| Diámetro interior | De hecho, es esta figura la que mejor refleja la capacidad de un oleoducto. Es muy sencillo calcular el tamaño de la cavidad interna: el grosor de la pared se retira del diámetro exterior, como último recurso, puede usar un calibrador: esto determinará el parámetro de manera muy rápida y precisa |
Técnicas de cálculo y matices importantes.
Descubrimos qué es un pasaje condicional, ahora es necesario considerar el tema con más detalle y detalle.
Presta atencion Toda la información necesaria que refleje indicadores tan importantes como el rendimiento de las tuberías, los nodos de conexión y los accesorios, así como las características necesarias de los sistemas sanitarios y los equipos conectados a las tuberías, se reflejan en GOST 28338-89. Este acto reglamentario es el documento principal que guía a todas las organizaciones de construcción y diseño.
Sistemas de medicion
En el mercado puede encontrar productos, cuyas dimensiones físicas se denotan de manera diferente:

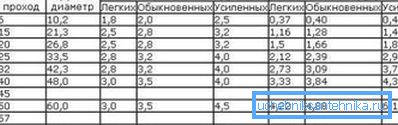

- Si compra tuberías de metal para gasoductos y comunicaciones de suministro de agua, lo más probable es que sus indicadores se indiquen en pulgadas.. Este es un sistema de medición generalmente aceptado, que es utilizado tanto por especialistas como por organizaciones de ventas. Si todo el sistema consta de metal, entonces no habrá problemas, ya que los accesorios tienen una marca de pulgadas.
- Los productos hechos de PVC, polietileno, polipropileno, metal-plástico y otros tipos de materiales poliméricos están marcados de manera diferente, todos sus indicadores se indican en milímetros. Es importante elegir el diámetro correcto de la tubería: el paso condicional debe ser suficiente para garantizar un suministro ininterrumpido de esta o aquella sustancia o drenaje de alcantarillado. Lo mejor es buscar el consejo de profesionales calificados, esto ayudará a evitar errores.

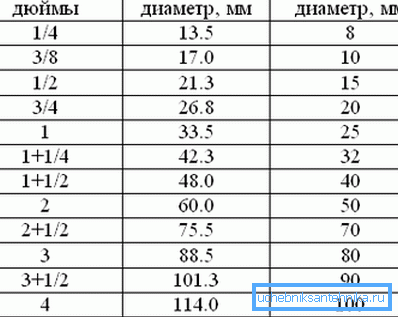

Presta atencion Muy a menudo surgen preguntas cuando es necesario conectar tubos de metal y plástico, ya que el tamaño de algunos se indica en pulgadas, y el segundo, en milímetros. Para simplificar este procedimiento, puede utilizar la siguiente tabla. De este modo, puede averiguar fácilmente qué productos adquirir para cumplir con todos los parámetros de comunicación.
El valor del indicador.
La definición del paso condicional de tuberías es muy importante si haces todo el trabajo con tus propias manos:

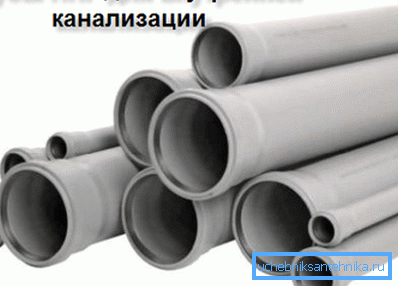

- En primer lugar, los indicadores de rendimiento del sistema dependen en gran medida del diámetro. Si la tubería de aguas residuales es demasiado estrecha, se desbordará constantemente, lo que puede llevar a la rápida formación de obstrucciones e incluso a la penetración de aguas residuales en la habitación a través de accesorios de plomería, lo cual es muy indeseable. Con un tamaño de tubería pequeño, la casa no recibirá agua de alta calidad y, en el caso de la calefacción, puede resultar que los parámetros sean demasiado bajos.
- En segundo lugar, dependiendo del tamaño, el precio también varía considerablemente. El uso de diámetros demasiado grandes a menudo es poco práctico e incluso costoso (por ejemplo, en el sistema de calefacción, el volumen del portador de calor aumenta significativamente y se utiliza mucha más energía para calentarlo).
Si el proyecto ya se ha desarrollado, es mejor asegurarse una vez más de que esto es correcto y cumple con los estándares, por lo que es mejor ponerse en contacto con especialistas, ya que ninguna instrucción le informará sobre los problemas que pueden surgir durante la operación de las comunicaciones.
Conclusión
Calcular correctamente el indicador Dy significa garantizar el funcionamiento ininterrumpido de la tubería y reducir la probabilidad de fallas y averías. El video en este artículo le dirá algunos hechos importantes con respecto al tema en consideración.
