Modificación, marcado y dimensiones de tuberías de
Con el tiempo, gradualmente, pero seguramente, los sistemas de suministro de agua y calefacción del metal se transfieren a los polímeros. Cabe destacar que los tamaños de los tubos de polipropileno se calculan en mm, y no en pulgadas, como se hizo anteriormente (se puede calcular en cualquier unidad, pero la documentación se crea en el sistema métrico).
Mencionamos la PPR por una buena razón, ya que hablaremos de ella, es decir, sobre la modificación, el etiquetado y las dimensiones que se utilizan para transportar líquidos de diferentes temperaturas. Si estás interesado, a continuación encontrarás información más detallada. Y además, verá un video en este artículo que mostrará claramente nuestro tema.

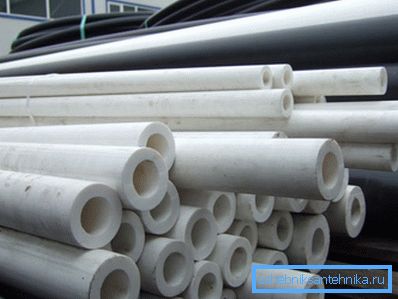

PPR
Marcado de tuberías de polipropileno.

- Los productos más populares de este tipo están marcados con PPR, como se ve en la foto de arriba, y todo esto se debe a la alta resistencia al calor: estos productos se utilizan para el suministro de agua caliente y fría, así como para los sistemas de calefacción.. Sea lo que sea, en cualquier caso, las primeras letras de la abreviatura serán PP. Pero puede cumplir con PPH o PP-1, lo que significa que los productos están hechos de homopolímero (el producto de primera generación para agua fría). También puede encontrar los símbolos de PPB, que indican la posibilidad de solicitar agua caliente y calefacción.
- Los símbolos PN indican la presión nominal en bar. Por ejemplo, si el PPR es polipropileno, un tubo de 110 mm y otros diámetros se designan como PN20, entonces su presión de trabajo es de 20 bar, que es de 2 MPa o 20.4 kg / cm.2. Entre todos los simbolismos en este caso, hay cuatro categorías: PN10, PN16, PN20 y PN25. Y los dos primeros están hechos con una pared uniforme, y los dos últimos en el medio o más cerca de la superficie tienen una capa de refuerzo, que está hecha de fibra de vidrio o papel de aluminio.

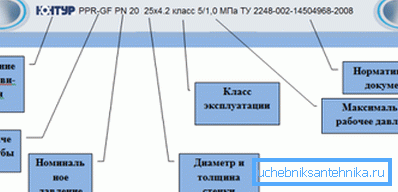

- Además de los datos básicos, el marcado también indica auxiliar, como el nombre del fabricante, la clase, el diámetro exterior y el espesor de la pared, el documento normativo de este producto.
Nota Se debe decir que PN10 y PN19 se producen sin una capa de refuerzo, lo que no sirve para aumentar la resistencia a la presión interna, sino como protección contra la deformación por PPR cuando se calienta.

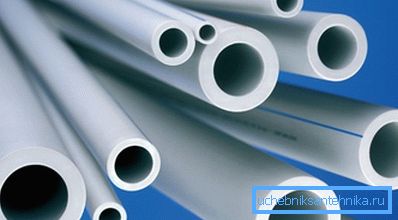

Parámetros geometricos
Presión nominal | Marcado | Diámetro exterior (mm) | Espesor de la pared (mm) | Diámetro interno (mm) |
PN10 | 20-1.9 | 20 | 1.9 | 16.2 |
25? 2,3 | 25 | 2.3 | 20.4 | |
32? 3,0 | 32 | 3.0 | 26.0 | |
40? 3,7 | 40 | 3.7 | 32.6 | |
50–4,6 | 50 | 4.6 | 40,8 | |
63? 5,8 | 63 | 5.8 | 51.4 | |
75 × 6.9 | 75 | 6.9 | 61.2 | |
90? 8,2 | 90 | 8.2 | 73.6 | |
110? 10 | 110 | 10 | 90.0 | |
PN20 | 16? 2,7 | 16 | 1.6 | 10.6 |
20? 3.4 | 20 | 3.4 | 13.2 | |
25? 4,2 | 25 | 4.2 | 16.6 | |
32? 5,4 | 32 | 5.4 | 21.2 | |
40? 6,7 | 40 | 6.7 | 26,6 | |
50–8.4 | 50 | 8.4 | 33.2 | |
63 × 10.5 | 63 | 10.5 | 42.0 | |
75 × 12.5 | 75 | 12.5 | 50.0 | |
90-15.0 | 90 | 15 | 60.0 | |
PN25 | D, mm | D1, mm | D2, mm | S, mm |
20 | 13.2 | 21.2 | 4.0 | |
25 | 16.6 | 26.2 | 4.8 | |
32 | 21.2 | 33.2 | 6.0 | |
40 | 26,6 | 41.4 | 7.4 | |
50 | 33.2 | 52.5 | 9.1 | |
63 | 42.0 | 65.9 | 11.3 | |
75 | 50.0 | 77.9 | 13.3 |
Tabla de tallas para tubos de polipropileno PN10, PN20 y PN25.

Preste atención a la tabla y verá cómo los parámetros geométricos cambian según la presión nominal con la misma sección externa.
Por ejemplo, un tubo de polipropileno de 20 mm, aquí:
- PN10 tendrá un diámetro interno de 16.2 mm, una pared - 1.9 mm;
- PN20 - diámetro interior 13.2 mm, pared - 3.4 mm;
- PN25 - diámetro interior 13.2, pared - 4.0 mm, pero aquí la sección externa aumenta un poco - en este caso resulta ser 21.2 mm.
Del mismo modo, las proporciones geométricas de otras secciones cambian, por ejemplo, los tubos de polipropileno de 32 mm:
- PN10 tendrá un diámetro interno de 26.0 mm, una pared de 3.0 mm;
- PN20 - diámetro interno de 21.2 mm, pared - 5.4 mm;
- PN25 diámetro interno de 21.2 mm, pared - 6.0 mm.
Y nuevamente, el PN25 será un poco más grueso que la sección condicional; ya no será de 32 mm, sino de 33.2 mm.

Nota Teniendo en cuenta el hecho de que la capa de refuerzo de la lámina de aluminio no está en el medio de la pared, sino más cerca de la superficie, y la sección PN25 excede ligeramente la condicional, antes de soldar los productos con el acoplamiento, la instrucción requiere limpiar el punto de soldadura de la capa superior de PPR y la lámina. Llevar a cabo un procedimiento de este tipo con un cuchillo será extremadamente difícil, por lo que en tales casos utilice una afeitadora especial de cierto diámetro.
Sección (mm) | Profundidad de soldadura (mm) | Tiempo de calentamiento (s) | Tiempo de enfriamiento (s) |
20 | De 14 a 17. | 5-6 | 2-3 |
25 | 15 a 19 | 6-7 | 3-4 |
32 | 16 a 22 | 8-9 | 4-5 |
40 | De 18 a 24. | 12-13 | 5-6 |
50 | De 20 a 27 | 18-19 | 6-7 |
63 | 24 a 30 | 24-25 | 7-8 |
75 | 26 a 32 | 30-31 | 8-9 |
90 | 29 a 35 | 40-41 | 9-10 |
La profundidad y el tiempo de soldadura, dependiendo del tamaño.
Como se entiende, al instalar polipropileno PPR, un tubo de 50 mm, 32 mm o con otros parámetros, están sujetos a soldadura para unirlos a través de accesorios. Pero una cierta sección del producto implica una cierta profundidad de aterrizaje, su final en el ajuste.
Además, el tiempo de retención de las piezas durante la soldadura y después del congelamiento depende de la sección. Puede determinar la profundidad del ajuste del producto en el ajuste y su tiempo de mantenimiento utilizando la tabla superior.

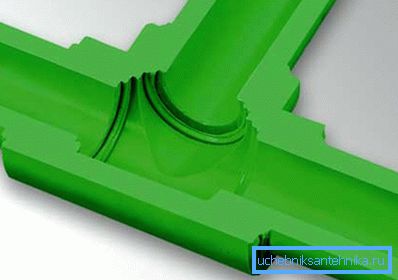

Los parámetros de soldadura son extremadamente importantes para cada tamaño, ya que si el PPR es polipropileno, se empuja una tubería de 16 mm de diámetro interno nominal en el accesorio más de lo esperado, luego, debido al aplanamiento de las paredes, se reducirá la permeabilidad o se bloqueará el paso. Si esto sucede en un tee o chetverike, el final simplemente bloqueará la salida perpendicular, lo que también amenaza con disminuir la permeabilidad o la congestión.
Solicitud

Además de nuestro uso habitual de tuberías de polipropileno para el suministro de agua y sistemas de calefacción, que a menudo son muchos artesanos caseros que ensamblan sus propias manos, también se utilizan para sistemas de alcantarillado al aire libre y ventilación de locales.

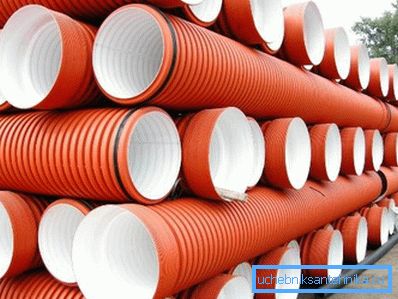

Por ejemplo, para los desagües de aguas residuales use PPR con un diámetro de 40 mm a 110 mm, con una longitud típica de 5 m. el acoplamiento se realiza aquí utilizando acoplamientos con sellos de goma, y el producto en sí puede ser de pared lisa o corrugado.

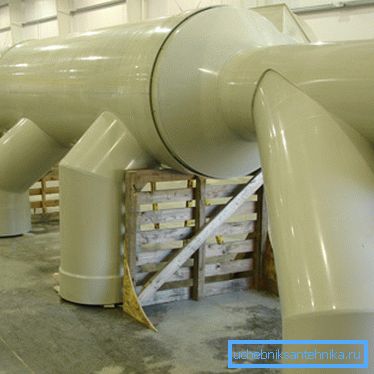

Para conductos de ventilación, como en la foto superior, usan los mismos diámetros que para las aguas residuales externas, pero solo aquí la configuración de la sección puede ser no solo circular, sino también ovalada, cuadrada o rectangular. El requisito principal para los conductos de ventilación no es una mayor resistencia y una baja capacidad de transferencia de calor, sino un bajo peso.
Conclusión
Al elegir tuberías de polipropileno, ciertamente no prestará la última atención al costo del material. En este caso, debe tener en cuenta que el precio no es solo el tamaño y la presión nominal de las paredes, sino también la marca. Los fabricantes de marcas siempre venden sus productos más caros, aunque en calidad pueden no ser inferiores (e incluso superar) a los fabricantes principiantes completamente desconocidos.
