La tubería de aguas residuales como un elemento importante

16-09-2018
Tubos

Lo que es un tubo de ventilación, probablemente, conoce a alguien que al menos una vez participó sustancialmente en la disposición de las aguas residuales. Sin embargo, el conocimiento superficial de este elemento no es suficiente y, por lo tanto, le recomendamos que estudie cuidadosamente la información a continuación. Luego, el drenaje se diseñará correctamente y todo el sistema funcionará "como un reloj".

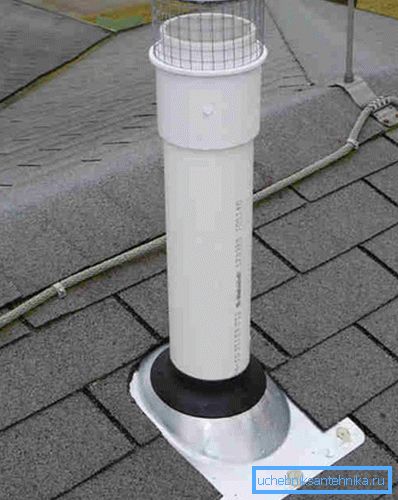

Este dispositivo se utiliza para igualar la presión.

¿Por qué es necesario?

El sistema de eliminación de aguas residuales debe funcionar de acuerdo con ciertas reglas. Y una de estas reglas es la comunicación de todas las tuberías con la atmósfera para igualar la presión y la ventilación. Las tuberías de ventilador nos sirven para este propósito.

Entendamos el funcionamiento de este elemento con más detalle:

  • Cuando se realiza el drenaje, los drenajes comienzan a desplazarse hacia abajo por la tubería ascendente y se produce una depresión de aire en las partes superiores de la tubería.
  • Parcialmente, se compensa con el movimiento del agua en los sifones, pero con un drenaje de masa por única vez (por ejemplo, cuando presionamos el botón de la taza del inodoro), puede que no haya suficiente líquido para compensar la presión negativa.
  • Como resultado, todos los sifones que se encuentran sobre el tubo ascendente se secan y los olores desagradables del sistema de alcantarillado comienzan a penetrar a través de las tuberías. Por supuesto, se pueden bloquear con una porción regular de agua, pero hasta el próximo uso de los grifos, el "aroma" se extenderá por todo el local casi sin obstáculos.

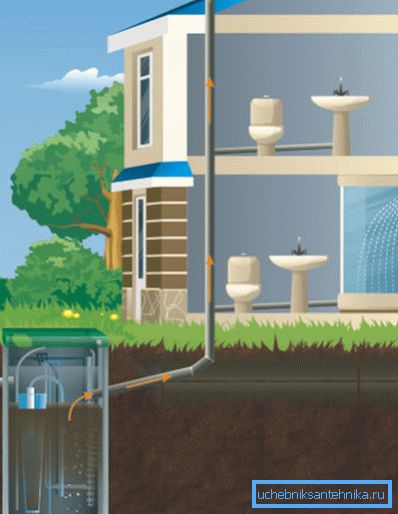

Patrón de movimiento de aire

Este problema se resuelve mediante la instalación de una tubería especial, que se llama el embudo. Asegura que la cantidad requerida de aire ingrese al sistema, mientras que la presión no se produce y los sifones no se vacían.

La instrucción recomienda la instalación de este elemento:

  • En edificios de una sola planta, equipados con un elevador con un diámetro de no más de 50 mm.
  • En los edificios de dos pisos, si en el segundo piso hay aparatos sanitarios, que son la fuente de agua de alcantarillado.
  • En edificios de apartamentos.
  • En las casas con piscinas, saunas y otras estructuras, que se caracterizan por la "salva", drenan una gran cantidad de agua.

Al mismo tiempo, un tubo de ventilador en una casa privada con un elevador bastante potente (110 mm) no es de ninguna manera obligatorio. Si la suma de los diámetros de todos los drenajes es menor que el diámetro de la tubería ascendente, entonces se puede renunciar a su instalación: el flujo de agua todavía no podrá bloquear toda la luz de la tubería.

Presta atencion Es poco probable que la ventilación de un tanque séptico sin una tubería de embudo funcione como lo necesitamos: incluso en el caso de un tratamiento biológico parcial del efluente, los olores se propagarán.

Técnica de montaje

Instalacion de tuberia

La instalación o el reemplazo de la tubería de embudo en el apartamento generalmente se lleva a cabo directamente en el proceso de reparación. Esto se debe a la gran intensidad de mano de obra del proceso, así como a la gran cantidad de destrucción que lo acompaña: las dimensiones del embudo son tales que los orificios de los techos tendrán que ser bastante grandes.

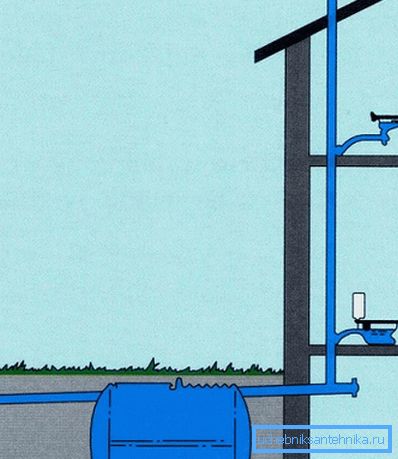

El esquema de arreglo en una casa particular.

Por sí mismo, el detalle es una continuación del elevador, y puede montarse con los materiales más simples.

Otra cosa es que la selección de elementos y su instalación deben cumplir una serie de reglas:

  1. Idealmente, el diámetro de la tubería del embudo debería coincidir con el diámetro de la tubería vertical (es mejor tomar 110 mm en ambos casos). Por lo tanto, no solo facilitaremos nuestras vidas durante la instalación rechazando los adaptadores, sino que también garantizaremos la compensación de la presión.
  2. La parte exterior de la tubería debe colocarse de tal manera que el aire saliente se disperse lo más rápido posible y el olor desagradable no se propague.. Por esta razón, una tubería de embudo en un edificio de varios pisos generalmente se muestra en un techo abierto, y en un hogar privado se encuentra más lejos de las parcelas vecinas.
  3. También es muy importante observar la relación de temperatura correcta: la parte inferior de la tubería debe estar necesariamente en una habitación con calefacción, y la parte superior, en el frío. Solo en este caso, la dirección y la velocidad del movimiento del aire en el sistema serán óptimas.

Sugerencia ¡Poner la salida en el ático está estrictamente prohibido!

El proceso de instalación en sí para un asistente más o menos experimentado no es difícil:

Instalación de tubería de plástico.
  • Como material, tomamos tubos de hierro fundido o plástico. El hierro fundido se caracteriza por un alto precio y una masa muy importante, pero tal construcción es prácticamente "eterna". Por otro lado, el plástico es más fácil de procesar, porque los principiantes deben elegir esta opción.
  • Comience la instalación desde el punto de montaje inferior ubicado en el elevador o en la base.
  • El tubo del ventilador se coloca de forma estrictamente vertical y se fija a las estructuras de soporte con clips de manguera en los anclajes.

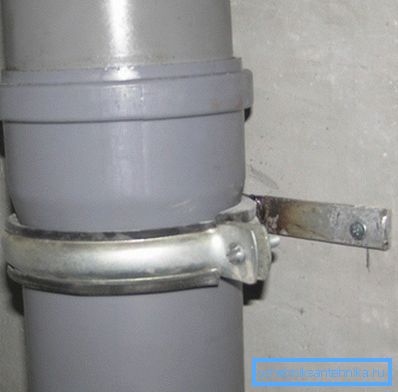

Foto correctamente montada en la pared.
  • Una vez finalizado el trabajo, instalamos un adaptador con un grifo para una lavadora (si es necesario) y un inodoro.

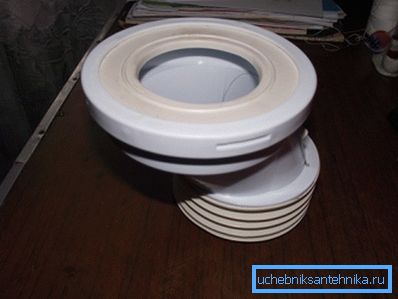

Ventilador excéntrico para la conexión del inodoro.
  • En algunos casos (cuando el elevador pasa cerca de las instalaciones residenciales) puede ser necesario aislar el ruido. Es más fácil de implementar utilizando pulverización de espuma de poliuretano o colocando la carcasa de espuma de poliestireno.

Válvulas de retención

Al describir el proceso de instalación del sistema, es imposible ignorar un elemento como una válvula de retención.

Esta parte realiza una serie de funciones:

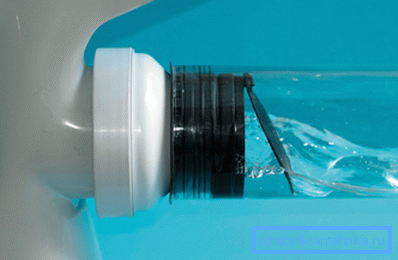

El principio de funcionamiento de la válvula.
  • Primero, la válvula evita el movimiento de retorno de los desagües, impidiendo que el agua entre al desagüe, las heces al inodoro, etc.
  • En segundo lugar, el dispositivo evita el retorno al sistema de partículas mecánicas que pueden provocar la rotura de las válvulas.
  • En tercer lugar, gracias a las válvulas en el sistema de alcantarillado, los roedores no pueden moverse, y en las regiones del sur, y los reptiles.
  • Finalmente, la instalación de tal parte contribuye a la igualación de la presión en caso de errores en el tendido de tuberías: es bastante posible una compensación parcial por pendiente insuficiente.

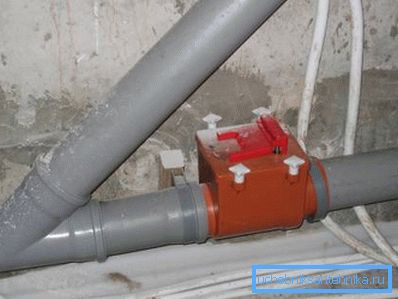

Válvula de retención externa para tuberías de drenaje de 110 mm instaladas en el sistema

Por diseño, las válvulas se dividen en internas y externas:

  • La válvula interna se monta mediante un inserto especial, que se coloca en el lumen de la tubería. Para instalar el artículo desengrasado y limpiado, colóquelo en la ubicación seleccionada. Ahora, con el paso de las aguas residuales, la hoja de la válvula se abre, y en su ausencia permanece cerrada.

Sugerencia La válvula interna se monta sin el uso de lubricantes y selladores de silicona, ¡solo "en seco"!

  • El modelo de exterior funciona según un principio similar. Para su instalación en la tubería, se instala un adaptador especial.

Extracción del conducto de ventilación.

La instalación por sí mismo de un sistema de ventiladores también permite la instalación de un tubo de ventilación de salida.

Aquí vale la pena adherirse a tales recomendaciones:

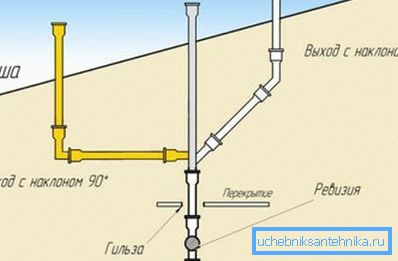

Diagramas de terminales de ventilación.
  • Para un techo plano sin explotar, el tamaño de la parte de ventilación debe ser de al menos 50 cm. Cuanto más alta sea la cumbrera del techo, más larga debe estar la tubería.

Sugerencia Si en su área soplan vientos fuertes o cae una gran cantidad de nieve, cuide por adelantado el fortalecimiento de una conclusión de ventilación con extensiones.

  • Si el techo se usa o usa activamente, por ejemplo, para plantas en crecimiento, entonces el tubo de ventilación debe elevarse al menos 3 m.
  • La extracción de la tubería de embudo no se puede combinar en una carcasa con el conducto de ventilación o la chimenea.
  • Si hay ventanas abiertas o balcones cerca, la distancia mínima entre ellos y el corte de tubería es de 4 m.

El diseño en sí no proporciona ningún accesorio adicional que facilite la cubierta. Tampoco es deseable instalar deflectores o dispositivos similares, ya que conducen a la formación de condensado y a una menor permeabilidad.

Boquilla en el techo.

En casos excepcionales, se permite la extracción del tubo de embudo a través de la pared, pero aquí el requisito de SNIP entra en vigencia, según el cual aún será necesario elevar la boquilla por encima del nivel del techo. Por lo tanto, el segmento exterior debe hacerse bastante largo, fijándolo de manera confiable en las estructuras de soporte.

Conclusión

Una tubería de alcantarillado es un elemento casi obligatorio. Puede prescindir de él solo en casas de un piso, pero incluso allí debería pensar en resolver el problema del olor desagradable. La instalación de un dispositivo de este tipo está asociada con importantes costos de mano de obra, por lo que es mejor realizarlo junto con la instalación del propio sistema de drenaje. La tecnología utilizada se describe con más detalle en el video de este artículo.
