La autoinstalación de tuberías de metal y plástico es una

19-03-2018
Tubos

Las tuberías de agua metálicas se convierten en un signo de arcaico. Las tecnologías modernas representan una masa de análogos de materiales más baratos, convenientes y ligeros. La durabilidad y el respeto por el medio ambiente de los plásticos metálicos en los sistemas de suministro de agua y calefacción le han merecido una gran popularidad. La instalación responsable de las tuberías de metal garantiza la durabilidad y el funcionamiento impecable de la tubería.

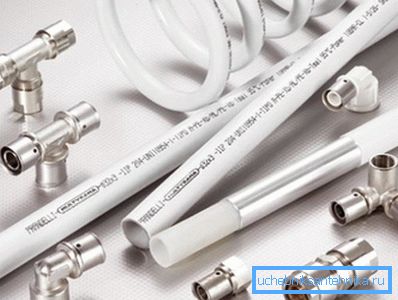

Los tubos de metal son prácticos y bastante elegantes.

Tubos de metal en la casa - un buen presagio

Las tuberías de metal tienen una estructura compleja: superficie interna de polietileno, revestimiento de aluminio y plástico externo, pegados entre sí. La variedad de materiales utilizados otorga a las tuberías propiedades únicas: la capa de aluminio los hace plásticos y los polímeros resisten con éxito la corrosión y el ensuciamiento biológico.

La estructura de la tubería de metal.

Las ventajas visibles de estas tuberías incluyen un costo asequible y una instalación simple. Soportan temperaturas del agua de 95 ° C, presiones de hasta 10 atm y se mantienen "en forma", sin caerse durante décadas.

Fitting Fit Discord

La tecnología de instalación de tuberías de metal y plástico permite el uso de accesorios para crear un sistema complejo de conductos de agua: giros, ramas, acoplamiento de diferentes diámetros o conexiones al sistema de metal.

Accesorios de compresión (collar)

Las conexiones atraen bajo costo, reutilización y facilidad de instalación. Pero no pueden ser utilizados en el sistema de pisos cálidos y cerrados en las paredes. El levantamiento periódico proporciona acceso gratuito a ellos (escotillas).

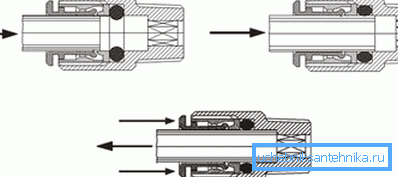

Diagrama de conexión con conexión push-in

El ajuste del collar debe tener juntas tóricas en el vástago y los sellos dieléctricos.

El procedimiento de instalación implica varias operaciones.

  1. Una tuerca larga se apila en el tubo..
  2. Ponemos en anillo de engaste - pinza. Si está cónico, el tubo se inserta en una abertura más estrecha.
  3. Se inserta un vástago en la propia tubería. (Es mejor usar lino con sellador o remolque).
  4. La tuerca ciega se mueve hacia el cuerpo de la pieza..
  5. La conexión se fija con una llave, la tuerca se aprieta con la segunda..
  6. Las pruebas del sistema terminado se llevan a cabo de acuerdo con las normas SNiP 3.05.01.85. .

Presta atencion No seas celoso, es mejor no aflojar la tuerca que tirar. Al revisar el sistema para detectar fugas, este defecto es fácil de solucionar.

Compuesto prensable

Se distingue de la alta fiabilidad y posibilidad de uso en los sistemas cerrados. La instalación toma un poco de tiempo, pero requiere ciertas habilidades. Dicha instalación de tuberías de metal y plástico es duradera y no requiere mantenimiento preventivo.

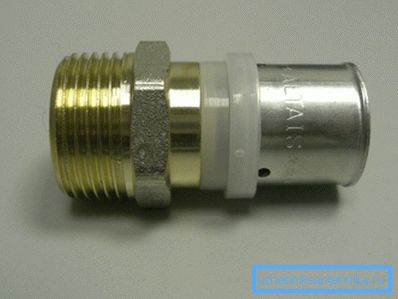

El sencillo diseño de la conexión a presión conecta las tuberías de forma segura

Los accesorios de tubería prensados ​​solo se pueden usar una vez, por lo tanto, para evitar pérdidas, debe haber experiencia mínima con dichas piezas. Al planificar la instalación de tuberías de metal y plástico con accesorios de presión, debe tener en cuenta que hay mordazas de prensa, una herramienta muy costosa.

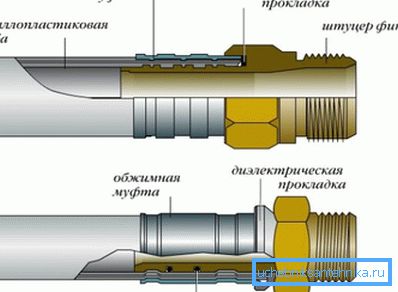

Diseño de conexión de prensa

El montaje de accesorios de prensa es simple.

  1. Verifique el conjunto completo de piezas, que haya sellos y juntas.
  2. Al final de la tubería se coloca en el vástago.
  3. Para comprobar que el tubo era visible en las ventanas de control significa que está vestida adecuadamente.
  4. Al abrir el mango de la mordaza de prensa 180 °, inserte los revestimientos correspondientes al diámetro del tubo.
  5. Inserte el extremo del tubo con la conexión ajustada.
  6. Cierre el mango de las pinzas al fallo. El engarce se realiza solo una vez.
La foto muestra el principio del funcionamiento de los ácaros de la prensa.

Presta atencion No ahorrar en calidad. Partes livianas, marcas borrosas, una funda de metal fino pueden indicar una falsificación.

La instrucción proporciona la prueba de sistemas de plomería y calefacción terminados de acuerdo con las normas de SNiP 3.05.01.

Opción a la empuje

La conexión más sencilla se basa en el principio de autobloqueo. La tecnología excepcionalmente confiable le permite ocultar el sistema en la pared y verter el concreto. Los "empujones" se pueden reutilizar, son resistentes a temperaturas extremas y corrosión, y la instalación no requiere herramientas y es instantánea. Se permite el spinning.

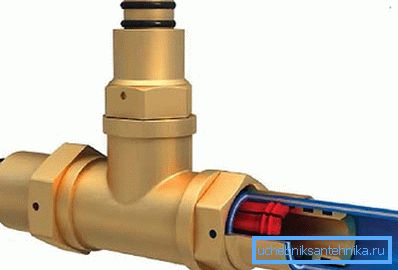

Método de empuje brillante simple

Dado que la tecnología de empuje todavía es nueva, el precio de estos compuestos es bastante alto. Sin embargo, la fantástica facilidad y velocidad de instalación le permitirán cerrar los ojos ante este momento molesto.

Presta atencion La conexión después del montaje no se puede tocar durante 3 horas. Durante este tiempo, los sellos se adaptan completamente a la forma de la tubería.

Caja de herramientas

Una variedad de accesorios requieren la misma preparación de los bordes de la tubería para trabajar. La herramienta para la instalación de tuberías de metal y plástico no es diversa y requiere la presencia de una cinta métrica, un cortador de tuberías, un cosechador y un calibrador. Se requiere una llave de tornillo / llave inglesa para las conexiones de tornillo y alicates de presión para accesorios de prensa.

Antes de conectar a las tuberías, se realizan operaciones estándar:

  1. Marcado
  2. Un cortador de tubería corta un fragmento de la tubería, teniendo en cuenta la entrada a la conexión.
  3. Cuando el tubo se deforma, se realiza su alineación (calibración).
  4. El chaflán elimina el chaflán interno y el chaflán externo.

Las herramientas restantes se utilizan dependiendo del tipo de conexión.

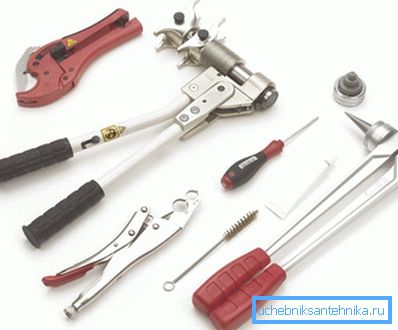

Las herramientas necesarias elevan el trabajo amateur a un nivel profesional.

Resultados de fijación

En forma lista, cualquier sistema de suministro de agua debe ser adicionalmente arreglado. Los clips están disponibles en diferentes diámetros y son extremadamente fáciles de instalar. Se sujetan con tornillos / tacos. La distancia óptima entre ellos, que evitará que la tubería se doble, 1 m.

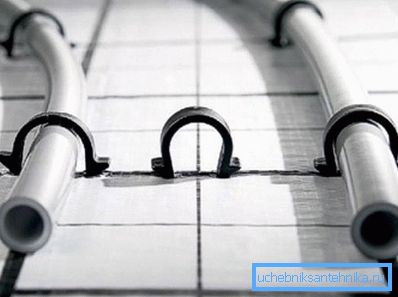

Clips fijan el tubo de forma segura.

Los pliegues no dan miedo

La tecnología de instalación de tuberías de metal y plástico le permite ahorrar en las piezas de conexión doblando repetidamente la tubería con:

  • secador de pelo;
  • manantiales
  • dobladora de tubo;
  • manos

El secador de pelo, calefacción (¡un poco!) La superficie de metal y plástico, lo hace más plástico. El plegado se puede hacer en un solo movimiento. Los resortes especiales, que se insertan en el tubo, conservan su forma y facilitan el proceso. Debido a esto, la instalación de un tubo de metal y plástico con sus propias manos se puede realizar con un número mínimo de accesorios.

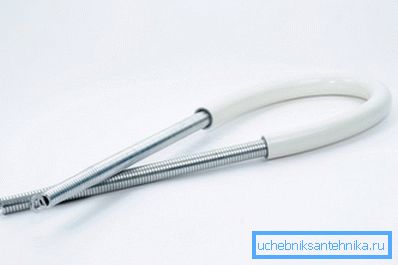

Flexión de primavera delicada

El doblador de tubos para doblar tubos no requiere habilidades especiales: es suficiente para establecer el ángulo de doblado y, colocando la sección deseada del tubo, cierre los mangos.

El doblado manual se realiza en varias etapas.

  1. En el punto de flexión, envuelva la tubería con nuestras palmas. Los pulgares sirven como topes, están ubicados a lo largo de la tubería y en contacto.
  2. Doblar ligeramente la tubería.
  3. Las palmas se alejan del punto central y repiten el movimiento de flexión.

Las manipulaciones se repiten hasta alcanzar el radio deseado.

Con un movimiento de muñeca, el tubo liso se convierte en una curva.

Al final

La principal dificultad que enfrentan muchas personas al instalar tuberías de metal y plástico es la confiabilidad y la estanqueidad de las juntas. Los métodos de instalación descritos en el artículo le permitirán realizar el cableado en el apartamento de manera rápida y eficiente. El video en este artículo detalla la conexión con un ajuste de boquilla.
